一种快速制作和安装的天花吊顶的制作方法

本实用新型涉及于一种建筑工程材料，尤其是涉及于一种用于室内装修工程的木塑、铝型材等材料制作的二级天花吊顶结构。

背景技术：

现有木塑、铝型材等材料制作的二级天花由挂件、龙骨、天花板和装置材料构成，其正副龙骨和装置型材由长条形型材相互配合安装在室内上方(即房顶)，因此，龙骨和装置材料的生产制作相当繁琐，需要切割相互配合的凹槽，切割时需要按准切加工尺寸进行逐个凹槽加工，且安装时，根据室内环境进行校正，龙骨和装置材料之间还需通过螺丝或螺栓进行二次平行配合连接。因此，现有二级天花结构加工效率低、安装灵活性差，费时费力，且容易脱落。

技术实现要素：

本实用新型目的是，为了解决现有吊顶天花具有上述的不足之处，提供一种快速制作和安装的天花吊顶。

实现上述目的的一种快速制作和安装的天花吊顶包括固定模块、装饰模块和天花板，所述的固定模块由若干条纵向龙骨和若干条横向龙骨组合而成，该纵向龙骨或/和横向龙骨上侧设有调节固定件与建筑物固定，下侧设有安装装饰模块的连接件；所述的装饰模块由若干块安装在纵横龙骨和横向龙骨下的装饰材料组合构成，该装饰材料通过连接件安装在纵向龙骨和横向龙骨下侧；所述的天花板安装在固定模块上侧。

进一步的，所述的纵向龙骨为长条形型材，纵向龙骨上下两侧分别设有纵向卡槽；所述的横向龙骨由若干块固定在两条纵向龙骨之间的横向型材一构成，横向龙骨上下两侧分别设有横向卡槽，所述的调节固定件通过纵向卡槽安装在纵向龙骨上或通过横向卡槽安装在横向龙骨上；所述的连接件通过纵向卡槽安装在纵向龙骨上或通过横向卡槽安装在横向龙骨下。

进一步的，所述的装置材料由若干条纵向挂件和若干条横向挂件组合而成，所述的纵向挂件或横向挂件固定在连接件上，使纵向挂件和横向挂件固定在纵向龙骨和横向龙骨下侧。

进一步的，所述的纵向挂件为长条形型材，所述纵向挂件上设有一卡槽，横向挂件由若干条固定在两条纵向挂件之间的横向型材二构成，所述横向型材二两端分别通过一挂扣件放置在纵向挂件上，所述的连接件为上下两侧分别设有凸起部的连接构件，连接件上侧凸起部与纵横龙骨的纵向卡槽或横向龙骨的横向卡槽配合，下侧凸起部与纵向挂件上的卡槽配合。

进一步的，所述的纵向挂件上设有两个或两个以上的安装件，所述的卡槽设在安装件上，使安装件形成一个具有卡槽的固定件，该安装件与纵向挂件呈分体式结构。

进一步的，所述的凸起部为T型凸起，卡槽、纵向卡槽和横向卡槽为T型槽。

进一步的，所述的纵向龙骨和横向龙骨由中空的板状型材构成；所述的纵向挂件和横向挂件由中空的槽型型材构成。

进一步的，所述纵向龙骨两侧的横向型材一上下对接位置分别设有一连接片相互连接固定，所述连接片对应位置的纵向龙骨上下侧位置各开有一固定开口槽。

进一步的，所述挂扣件为一带固定侧边的卡件，卡件上设有一卡槽，该挂扣件一侧通过固定侧边固定在横向型材二上，另一侧通过卡槽卡紧在纵向挂件上，使横向型材二安装在两条纵向挂件之间。

进一步的，所述调节固定件由吊杆和挂件构成，所述的挂件一端设有与纵向卡槽或横向卡槽固定的固定凸起，另一端设有带一通孔的直角折边，所述的吊杆为一螺杆，该螺杆通过安装在挂件的通孔上，使吊杆形成具有调节拉吊位置功能。

本实用新型的有益效果：

1、本实用新型包括固定模块、装饰模块和天花板，固定模块的纵向龙骨和横向龙骨上侧设有调节固定件与建筑物固定，下侧设有安装装饰模块的连接件；该装饰材料通过连接件安装在纵向龙骨和横向龙骨上。由此，该结构安装简单，生产效率高。

2、本实用新型纵向龙骨上下两侧分别设有纵向卡槽，横向龙骨由若干块固定在两条纵向龙骨之间的横向型材一构成，横向龙骨上下两侧分别设有横向卡槽，所述的调节固定件通过纵向卡槽安装在纵向龙骨上；所述的连接件通过横向卡槽安装在横向龙骨下，本实用新型结构通过室内施工面积，进行切割生产即可，无需开安装槽，由此，生产效率高，安装便捷，且不易脱落，有效提高施工效率。

3、本实用新型连接件为上下两侧设有安装的凸起部的连接构件，所述的安装件为设有卡槽的固定件，该卡槽与连接件的凸起部对应连接，该凸起部为T型凸起，卡槽为T型槽，由此形成移动式卡紧连接，安装简单便捷，不易脱落，容易调整位置，灵活性更好，有效提高施工效率。

4、本实用新型的挂扣件为一带固定侧边的卡件，卡件上设有一卡槽，该挂扣件一侧通过固定侧边固定在横向型材二上，另一侧通过卡槽卡紧在纵向挂件上，使横向型材二安装在两条纵向挂件之间。由此安装灵活性好，不易受空间的限制影响施工。

附图说明

图1为本实用新型实施例1的主视图。

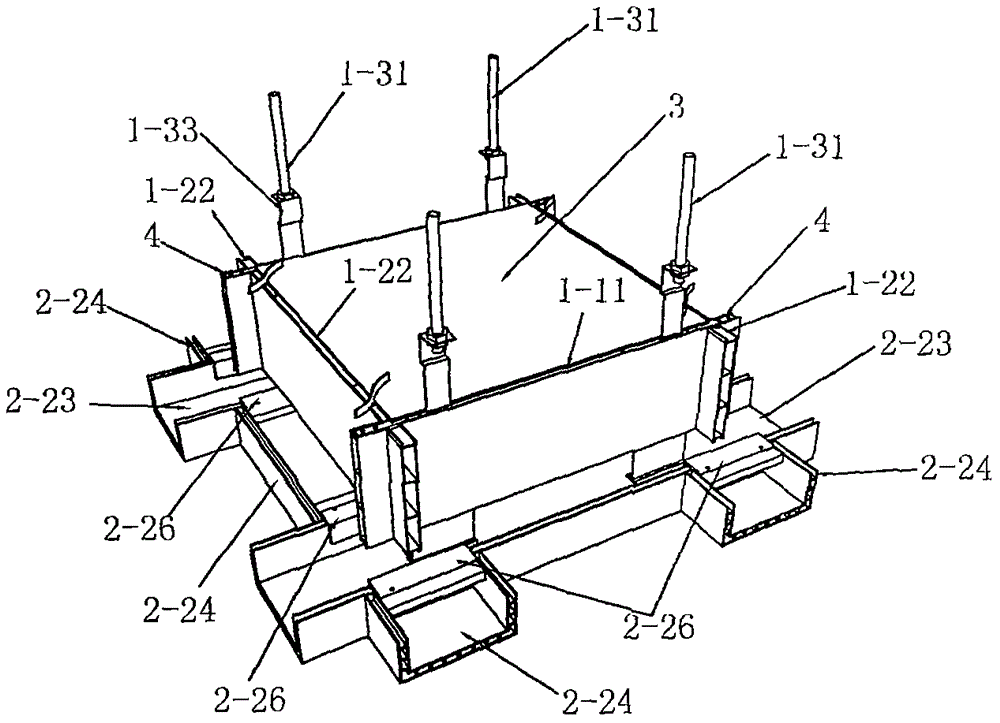

图2为本实用新型实施例1的立体图。

图3为本实用新型实施例1的固定模块结构示意图。

图4为本实用新型实施例1装装饰模块结构示意图。

图5为本实用新型实施例1结构的安装示意图。

图6为本实用新型实施例1的挂扣件的结构示意图。

图7为本实用新型实施例1的连接件的结构示意图。

图8为本实用新型实施例1的连接片的结构示意图。

图9为本实用新型实施例2的纵向挂件结构的截面图。

图10为本实用新型实施例2的挂扣件的结构示意图。

具体实施方式

以下结合附图对本实用新型作进一步的详细说明。

实施例1：

如图1至图8所示的一种快速制作和安装的天花吊顶包括固定模块1、装饰模块2和天花板3，所述的固定模块1由若干条纵向龙骨1-1和若干条横向龙骨1-2组合而成，该纵向龙骨1-1或/和横向龙骨1-2上侧设有多个调节固定件1-3与建筑物固定，下侧设有安装装饰模块2的多个连接件1-4；所述的装饰模块2由若干块安装在纵横龙骨1-1和横向龙骨1-2下方的装饰材料2-1组合构成，该装饰材料2-1通过连接件1-4安装在纵向龙骨1-1和横向龙骨1-2的下侧；所述的天花板3安装在固定模块1上侧，天花板3的边缘分别通过压件31压紧。

具体实施中，所述的纵向龙骨1-1为长条形型材，纵向龙骨1-1上下两侧分别设有纵向卡槽1-11；所述的横向龙骨1-2由若干块固定在两条纵向龙骨1-1之间的横向型材一1-21构成，横向龙骨1-2上下两侧分别设有横向卡槽1-22，所述的调节固定件1-3通过纵向卡槽1-11安装在纵向龙骨1-1上，与纵向龙骨1-1固定，所述的连接件1-4通过纵向卡槽1-11安装在纵向龙骨1-1上，与纵向龙骨1-2固定，即连接件1-4一侧通过纵向卡槽1-11安装在纵向龙骨1-1下，固定在纵向龙骨1-1的纵向卡槽1-11中，另一侧用于挂起装饰模块2。

所述的装置材料2-1由若干条纵向挂件2-23和若干条横向挂件2-24组合而成，所述的纵向挂件2-23或横向挂件2-24固定在连接件1-4上，所述的纵向挂件2-23或横向挂件2-24通过安装件2-25与连接件1-4固定，使纵向挂件2-23和横向挂件2-24固定在对应的纵向龙骨1-1和横向龙骨1-2下侧，具体的，所述的纵向挂件2-23通过安装件2-25与纵向挂件2-23下的纵向卡槽1-11中的连接件1-4固定，使纵向挂件2-23和横向挂件2-24固定在对应的纵向龙骨1-1和横向龙骨1-2下，或所述的横向挂件2-24通过安装件2-25与横向龙骨1-2下的纵向卡槽1-11中的连接件1-4固定，使纵向挂件2-23和横向挂件2-24固定在对应的纵向龙骨1-1和横向龙骨1-2下。

进一步的，所述的纵向挂件2-23为长条形型材，所述的安装件2-25设在纵向挂件2-23上，横向挂件2-24由若干条固定在两条纵向挂件2-23之间的横向型材二2-241构成，所述横向型材二2-241两端分别通过一挂扣件2-26放置或固定在纵向挂件2-23上，所述装饰模块2通过纵向挂件2-23上的安装件2-25与纵向龙骨1-1或横向龙骨1-2的连接件1-4配合连接，以此与固定模块1固定，即与纵向龙骨1-1或横向龙骨1-2固定。具体的，连接件1-4为上下两侧设有安装的凸起部1-41的连接构件，所述的纵向挂件2-23上设有两个或两个以上的安装件2-25，在安装件2-25上设有一卡槽，使安装件2-25形成一个具有卡槽的固定件，该安装件2-25与纵向挂件2-23呈分体式结构，该安装件2-25通过螺丝或拉钉等方式与纵向挂件2-23固定，安装件2-25的卡槽2-51与连接件的凸起部1-41对应连接，形成移动式卡紧连接，更进一步的，所述连接件1-4的凸起部1-41为T型凸起，连接件1-4上侧凸起部与纵横龙骨1-1的纵向卡槽1-11或横向龙骨1-2的横向卡槽1-22配合，下侧凸起部与纵向挂件2-23上的卡槽2-51配合。所述的卡槽2-51、纵向卡槽1-11和横向卡槽1-22均为T型槽，应用时，连接件1-4下侧的凸起部1-41可快速卡入卡槽2-51中，并通过凸起部1-41在卡槽2-51上实现左右或前后移动，进行校正装饰模块2在固定模块1的安装位置，并方便安装或拆卸。所述连接件1-4上侧的凸起部1-41与纵向龙骨1-1的纵向卡槽1-11对应配合，或连接件1-4上侧的凸起部1-41与横向龙骨的1-2的横向卡槽1-22对应配合，由此使连接件1-4将装饰模块2与固定模块1形成相互嵌入式或卡入式连接固定，使其具有容易安装和拆卸结构特点。

所述的纵向龙骨1-1和横向龙骨1-2由中空的板状型材构成，中空内可设有加强筋；所述的纵向挂件2-23和横向挂件2-24由中空的槽型型材构成，凹槽为∏型槽，中空内可设有加强筋，所述安装件2-25设在纵向挂件2-23凹槽内。

所述纵向龙骨1-1两侧的横向型材一1-21上下对接位置分别设有一连接片4相互连接固定，所述连接片4对应位置的纵向龙骨1-1上下侧位置各开有一固定开口槽1-12，使两侧的横向型材一1-21上下位置分别通过连接片4相互连接，并固定在纵向龙骨1-1的开口槽1-12上，避免位移。

所述挂扣件2-26为一带固定侧边2-261的卡件(如图6所示)，卡件上设有一卡槽2-262，该挂扣件2-26一侧通过固定侧边2-61固定在横向型材二2-241上，另一侧通过卡槽2-262卡紧在纵向挂件2-23上，使横向型材二2-241放置安装在两条纵向挂件2-23之间。

所述调节固定件1-3由吊杆1-31和挂件1-32构成，所述的挂件1-32一端设有与纵向卡槽1-11固定的固定凸起，该固定凸起与纵向卡槽1-11或横向卡槽1-22对应，通过固定凸起使调节固定件1-3在纵向卡槽1-11上形成可移动调节式功能，另一端设有带一通孔的直角折边1-33，所述的吊杆1-31为一螺杆，该螺杆一端安装在直角折边1-33的通孔上，另一端固定在房顶天花板上，使吊杆1-31形成具有调节拉吊位置功能，安装时，固定模块1通过挂件1-32的固定凸起与调节固定件1-3固定，然后利用挂件1-32与吊杆1-31螺接将整个固定模块1固定在室内天花板上方，最后通过调整吊杆1-31的螺接位置进行校正安装的水平位置，最后将装饰模块2通过连接件1-4安装在固定模块1的纵向龙骨1-1或横向龙骨1-2上。

实施例2：

本实施例2的技术特点是：所述的调节固定件1-3通过横向卡槽1-22安装在横向龙骨1-2上，与横向龙骨1-2固定。所述连接件1-4通过横向卡槽1-22安装在横向龙骨1-2下，与横向龙骨1-2固定，即所述连接件1-4一侧通过横向卡槽1-22安装在横向龙骨1-2下方，固定在横向龙骨1-2的横向卡槽1-22中，另一侧用于挂起装饰模块2。所述纵向挂件2-23上设有一卡槽2-51，该卡槽2-51与纵向挂件2-23一体成型，这样可以节省实施例1中的安装件2-25，直接安装，如图9所示。所述的挂扣件2-26为直角型固定件，如图10所示，该挂扣件2-26通过一侧边上的通孔263，利用螺丝固定在纵向挂件2-23上，其余同上实施例1。
