可自行翻新的瓷砖的制作方法

本实用新型涉及一种瓷砖，尤其是指一种可自行翻新的瓷砖。

背景技术：

瓷砖是建筑或装饰中常采用到的材料之一，其是以耐火的金属氧化物及半金属氧化物，经由研磨、混合、压制、施釉、烧结的过程，而形成一种耐酸碱的瓷质或石质等之建筑或装饰之材料，其原材料多由粘土、石英沙等等混合而成。

在铺设瓷砖时，在地面、墙面铺设混凝土层，再在混凝土层上粘贴瓷砖，若要翻新瓷砖地面、墙面，需要将所述的瓷砖翘掉，在重新铺设新的瓷砖，施工困难且成本高。而且在瓷砖表面也粘贴有混凝土，需要后期清理混凝土，清理工作困难；且若瓷砖之间的缝隙太大，填充的是混凝土材料，进而影响铺设瓷砖地面的美观；为了尽量减小瓷砖之间的缝隙，需要紧密铺设瓷砖；但是，由于混凝土热胀冷缩，缝隙太小，没有足够的空间让瓷砖“伸展”，瓷砖就容易拱起，拱起的瓷砖就会损坏、掉落，进而需要重新铺设瓷砖，影响瓷砖的使用寿命。

有鉴于此，本设计人针对上述瓷砖结构设计上未臻完善所导致的诸多缺失及不便，而深入构思，且积极研究改良试做而开发设计出本案。

技术实现要素：

本实用新型的目的在于提供一种可自行翻新的瓷砖，人们可以自行更换砖本体，无需找专业施工团队，节省成本和工作量

为了达成上述目的，本实用新型的解决方案是：

一种可自行翻新的瓷砖，其包括有砖基座及活动装设于砖基座上的砖本体，所述砖基座与砖本体之间设置有连接结构。

所述连接结构包括至少一个设置于砖基座上的沉槽及设置于砖本体上与沉槽相配合的凸块。

所述沉槽数量为四个，所述凸块数量为四个。

所述砖本体的砖面面积大于砖基座的面积。

相邻两所述砖本体之间的间隙组装有密封垫。

所述沉槽的深度大于凸块的高度。

所述砖本体上镀设有一装饰层。

采用上述结构后，本实用新型在前期铺设瓷砖时，可先在混凝土层铺设砖基座，全部砖基座铺好后，再将砖本体组合于砖基座上；在后期方向瓷砖时，可直接将砖本体拆卸更换即可；无需将所有瓷砖翘掉，和重新铺设混凝土和瓷砖，人们可以自行更换，方便使用。本实用新型可自行翻新的瓷砖分成两部分，一由混凝土固定的砖基座，一活动装设于砖基座上的砖本体，且两者通过连接结构固定，因此，若要翻新瓷砖地面，人们可以自行更换砖本体，无需找专业施工团队，节省成本和工作量。

附图说明

图1为本实用新型可自行翻新的瓷砖的结构示意图；

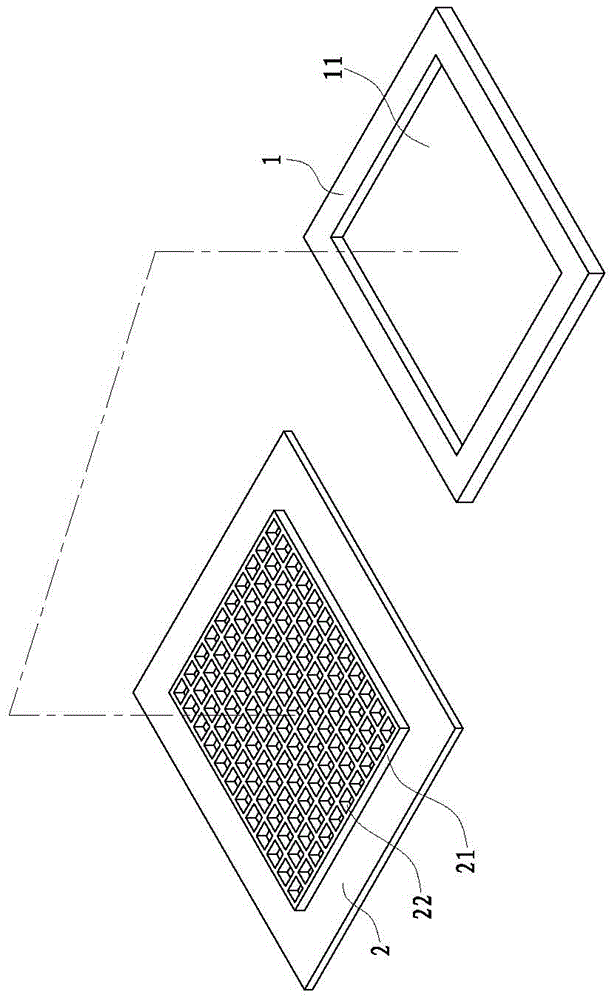

图2为本实用新型可自行翻新的瓷砖的分解示意图；

图3为本实用新型可自行翻新的瓷砖的剖视示意图；

图4为本实用新型可自行翻新的瓷砖设置四个沉槽和凸块的结构示意图；

图5为本实用新型可自行翻新的瓷砖设置四个沉槽和凸块的分解示意图。

符号说明

砖基座1 砖本体2 沉槽11

凸块21 通孔22 通道23

密封垫24 装饰层25 砖基座1

砖本体2’ 沉槽11’ 凸块21’。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。

请参阅图1至图5，本实用新型揭示了一种可自行翻新的瓷砖，其包括有砖基座1及活动装设于砖基座1上的砖本体2，所述砖基座1与砖本体2之间设置有连接结构。

本实用新型在前期铺设瓷砖时，可先在混凝土层铺设砖基座1，全部砖基座1铺好后，再将砖本体2组合于砖基座1上；在后期方向瓷砖时，可直接将砖本体2拆卸更换即可，无需将所有瓷砖翘掉，和重新铺设混凝土和瓷砖，人们可以自行更换，方便使用。本实用新型可自行翻新的瓷砖分成两部分，一由混凝土固定的砖基座1，一活动装设于砖基座1上的砖本体2，且两者通过连接结构固定，因此，若要翻新瓷砖地面，人们可以自行更换砖本体，无需找专业施工团队，节省成本和工作量。

本实用新型可自行翻新的瓷砖的所述连接结构包括至少一个设置于砖基座1上的沉槽11及设置于砖本体2上与沉槽11相配合的凸块21；且所述沉槽11数量为四个，所述凸块21数量为四个；使得砖基座1与砖本体2结合更加牢固。

本实用新型可自行翻新的瓷砖的所述砖本体2的砖面面积大于砖基座1的面积；因此相邻两砖本体2之间具有通道23，可用于布设线路之类的，避免线路设置在瓷砖外面，还要设置避免线路裸露在外的保护套，影响美观。

本实用新型可自行翻新的瓷砖的相邻两所述砖本体2之间的间隙组装有密封垫24；在清洗瓷砖时，水不会进入到瓷砖内部，避免在内部积水，防止房间潮湿。

本实用新型可自行翻新的瓷砖的所述凸块21设有多个与沉槽11相连通的通孔22；所述通孔22呈均匀排布并为方形孔或圆形孔；在铺设瓷砖时，可先在混凝土层铺设砖基座1，全部砖基座1铺好后，再将砖本体2组合于砖基座1上，不需要后期清理砖表面的混凝土，方便铺设。且在混凝土热胀冷缩时，热空气可穿梭于沉槽11和通孔22中，可让瓷砖具有足够的“伸展”空间，避免瓷砖翘起影响瓷砖的地面的使用寿命。

本实用新型可自行翻新的瓷砖的所述沉槽11的深度大于凸块21的高度；可使得沉槽11和通孔21内的空气具有更大的流动空间，保证在混凝土热胀冷缩时，瓷砖具有足够的“伸展”空间，避免瓷砖翘起影响瓷砖的地面的使用寿命。

本实用新型可自行翻新的瓷砖的所述砖本体2上镀设有一装饰层25，增加瓷砖美观效果。

上述实施例和附图并非限定本实用新型的产品形态和式样，任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
