木板墙结构的制作方法

本实用新型涉及建筑设备领域，特别涉及一种木板墙结构。

背景技术：

木板墙是建筑上经常搭建的一种墙体，是人类重返自然的体现，具有环保健康的特性。木板墙常常搭建在砖墙的表层，用来隔开。现有的木板墙大多设计简单，仅仅在砖墙墙面上钉一层木板，隔音效果差。然而单纯地架空木板墙又会降低木板墙的强度，使其容易受力破损。

技术实现要素：

本实用新型所要解决的技术问题是提供一种木板墙结构，设置若干排正三棱柱管形的支撑架，并在支撑架顶部通过自攻螺钉固定面板，既保持了木板墙的强度，又提高了木板墙的隔音效果。

为实现上述目的，本实用新型提供以下的技术方案：一种木板墙结构，其特征在于：所述木板墙结构包括若干尺寸相同的正三棱柱管形支撑架，支撑架的三条棱边处均设有平面，所有支撑架均并排设置，且支撑架之间通过螺钉固定连接，支撑架顶部的平面上设有若干矩形板状的面板，面板通过自攻螺钉固定在支撑架上。

优选的，所述支撑架和面板均由木材制造。

优选的，所述支撑架的壁厚不小于2cm。

优选的，所述面板的厚度不小于1cm。

采用以上技术方案的有益效果是：该木板墙结构的支撑架的三条棱边处均设有平面，所有支撑架均并排设置，支撑架顶部的平面上设有若干矩形板状的面板，面板通过自攻螺钉固定在支撑架上。施工时可先在砖墙表面搭建支撑架，再在支撑架表面安装面板。支撑架充分利用了三角形的稳固性，和面板结合后，不仅起到了隔音的效果，还能够增加整个木板墙的稳固性，可有效防止墙面受力变形。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

图1是本实用新型一种木板墙结构的主视图；

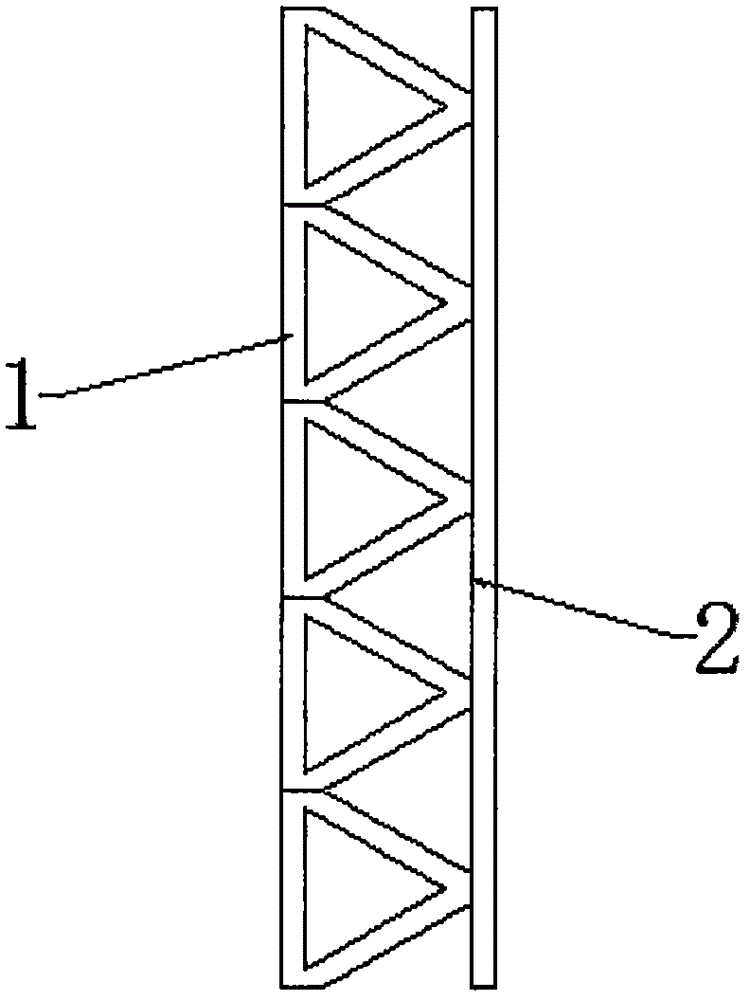

图2是本实用新型一种木板墙结构的侧视图；

图3是图2所示支撑架的结构示意图。

其中，1--支撑架、2-面板、3-自攻螺钉、4-平面。

具体实施方式

下面结合附图详细说明本实用新型一种木板墙结构的优选实施方式。

图1、图2和图3出示本实用新型一种木板墙结构的具体实施方式：该木板墙结构包括若干尺寸相同的正三棱柱管形支撑架1，支撑架1的三条棱边处均设有平面4，所有支撑架1均并排设置，且支撑架1之间通过螺钉固定连接，支撑架1顶部的平面上设有若干矩形板状的面板2，面板2通过自攻螺钉3固定在支撑架1上。

结合图1、图2和图3，支撑架1和面板2均由木材制造，天然材质制造，更加健康。支撑架1的壁厚不小于2cm，面板2的厚度不小于1cm，保障了支撑架1和面板2具有足够的强度。

施工时可先在砖墙表面并排搭建支撑架1，支撑架1通过螺钉固定在砖墙墙面上，再在支撑架1表面安装面板2。支撑架1充分利用了三角形的稳固性，和面板2结合后，不仅起到了隔音的效果，还能够增加整个木板墙的稳固性，可有效防止墙面受力变形。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
