可重复利用的活动屋架与立柱的连接节点的制作方法

本实用新型涉及一种活动屋架与立柱的连接节点，属于活动建筑结构工程技术领域。

背景技术：

现有的活动板房是一种可移动、可拆卸、可多次周转使用的非永久性建筑产品。它在建筑工程、铁路和公路建设、石油化工、水利建设及抗震救灾等领域的临时建筑中得到广泛应用。轻钢结构活动板房的房型一般为双坡屋顶，房屋坡度为1：5。目前工程中，立柱采用2个C型冷弯薄壁型钢组合而成的，双坡屋顶的三角形屋架也采用冷弯薄壁C型钢制作，在立柱内侧焊接T型连接板与焊接在屋架上的连接板，通过两个螺栓连接，实现轻钢屋架与立柱的连接。

这种立柱与屋架的连接方法往往需要将T型连接板在加工厂就焊在立柱上，这样做主要是为了焊缝的质量有保证，而且方便立柱的整体涂装。但是，焊在立柱顶端的T型连接板在运输和搬运过程中，极易发生碰撞变形；另外由于焊接残余变形等原因，也容易导致T型连接板的变形。由于T型连接板的变形，导致其螺栓孔无法和屋架连接板的螺栓孔对中，无法进行螺栓连接，因此，在现场经常改用焊接连接，这样便无法再次直接重复利用。如果将该T型连接板在安装现场拼装，虽然可以解决螺栓孔对中的问题，但是很难保证现场的焊接质量，且增加了现场涂装的工作。

技术实现要素：

为了克服上述现有技术的不足之处，本实用新型提供一种可重复利用的活动屋架与立柱的连接节点，完全采用螺栓连接，以解决柱头T型连接板容易变形，导致无法正常螺栓安装，以至于该节点无法重复利用的问题；同时本实用新型中采用的节点做法，可以实现现场全拼装，解决了由于加工拼装误差导致的螺栓孔不对中的问题。

本实用新型是通过如下技术方案实现的：一种可重复利用的活动屋架与立柱的连接节点，包括“T”型连接支座和双腿“T”型支座，所述“T”型连接支座包括屋架连接立板和水平连接底板，所述屋架连接立板焊接在活动屋架的端部；所述双腿“T”型支座包括水平连接顶板，水平连接顶板下面固定两个竖直连接板，两个竖直连接板之间留有立柱插接间距，插接间距可取两个C型钢立柱腹板厚度之和加一个安装缝隙；所述水平连接底板和水平连接顶板上制作有适配的螺栓孔，安装时水平连接底板和水平连接顶板对接并通过螺栓螺母组件紧固；在立柱腹板的上部和两个竖直连接板上制作有相适配的螺栓孔，安装时两个竖直连接板通过立柱插接间距插装在所述立柱腹板的上部并通过螺栓螺母组件紧固。

所述活动屋架的上弦杆和下弦杆的端部中间制作有插缝，所述屋架连接立板插装在所述上弦杆和下弦杆的插缝上并焊接固定。

所述水平连接底板上的螺栓孔位于所述屋架连接立板的两侧。

所述水平连接底板和水平连接顶板上的螺栓孔有2个或4个，所述立柱腹板的上部和两个竖直连接板上的螺栓孔有4个。

本实用新型的有益效果是：

本实用新型为可重复利用的活动屋架与立柱的连接节点，立柱和柱顶的双腿“T”型支座是在现场螺栓拼装的，这样可以方便立柱和柱顶连接板在运输过程中的独立包装，从而避免传统节点中立柱T型连接板运输搬运中变形的问题。

并且，本实用新型活动屋架下方的水平连接底板，在安装时可以临时放置在立柱上部的水平连接顶板上，这使该节点两块节点连接板对孔安装有了较充裕的时间，更容易保障活动屋架的安装精度，从而避免了活动屋架与立柱焊接的问题，这就可以使该节点连接的所有构件和节点板完全拆解，重复利用。

附图说明

下面根据附图和实施例对本实用新型进一步说明。

图1是本实用新型拆解结构示意图；

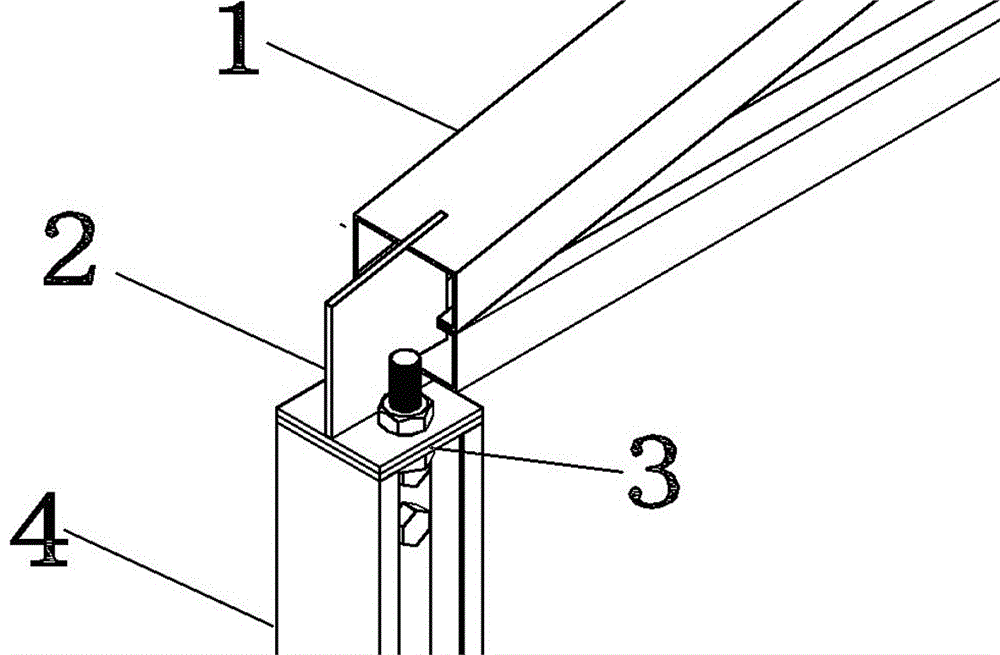

图2是本实用新型安装完成结构示意图；

图3是本实用新型的侧视图。

图中，1、活动屋架，1-1、上弦杆，1-2、下弦杆，1-3、插缝，2、“T”型连接支座，2-1、屋架连接立板，2-2、水平连接底板，3、双腿“T”型支座，3-1、水平连接顶板，3-2、竖直连接板，4、立柱，4-1、立柱腹板。

具体实施方式

下面结合实施例对本实用新型进一步说明。

如图1、图2、图3所示，一种可重复利用的活动屋架与立柱的连接节点，包括“T”型连接支座2和双腿“T”型支座3，所述“T”型连接支座2包括屋架连接立板2-1和水平连接底板2-2，所述屋架连接立板2-1焊接在活动屋架1的端部；所述双腿“T”型支座3包括水平连接顶板3-1，水平连接顶板3-1下面固定两个竖直连接板3-2，两个竖直连接板3-2之间留有立柱4插接间距；所述水平连接底板2-2和水平连接顶板3-1上制作有适配的螺栓孔，安装时水平连接底板2-2和水平连接顶板3-1对接并通过螺栓螺母组件紧固；在立柱腹板4-1的上部和两个竖直连接板3-2上制作有相适配的螺栓孔，安装时两个竖直连接板3-2通过立柱插接间距插装在所述立柱腹板4-1的上部并通过螺栓螺母组件紧固。

所述活动屋架的上弦杆1-1和下弦杆1-2的端部中间制作有插缝1-3，所述屋架连接立板插装在所述上弦杆1-1和下弦杆1-2的插缝1-3上并焊接固定。

所述水平连接底板2-2上的螺栓孔位于所述屋架连接立板的两侧。

所述水平连接底板2-2和水平连接顶板3-1上的螺栓孔有2个或4个，所述立柱腹板4-1的上部和两个竖直连接板3-2上的螺栓孔有4个。

利用本实用新型的节点连接方法，先将由轻型槽钢焊接成的活动屋架1与活动屋架1端头的“T”型连接支座2在加工厂焊接好，整体运输到现场备用；立柱4由两个C型钢拼装成，立柱4在加工厂完成拼装，并在立柱腹板4-1上制作螺栓孔；双腿“T”型支座3可以由三块开好孔的钢板拼装构成，在双腿“T”型支座3上制作螺栓孔，随立柱一同运往安装现场；现场安装时，先将立柱顶部的双腿“T”型支座3用螺栓固定在立柱顶部，随立柱一起安装，待两侧立柱安装校正完毕后，吊装活动屋架1至柱顶部位，将活动屋架1端头的“T”型连接支座2的水平连接底板2-2和立柱顶部的双腿“T”型支座3的水平连接顶板3-1螺栓连接，即完成该节点连接。

拆除时反之，先将活动屋架1端头的“T”型连接支座2和立柱顶部的双腿“T”型支座3螺栓松开，便可以得到完好的立柱和活动屋架1，以便重复利用。

另外，为加强活动屋架1和立柱4的连接，还可以将屋架端头的“T”型连接支座2和立柱顶部的双腿“T”型支座3的水平板件上的螺栓孔增加到4个。安装和拆除方法同2个螺栓孔的做法。

在轻钢活动板房中，通常把轻钢活动屋架和立柱的节点设计为铰接节点，也就是说轻钢屋架传给立柱的只有竖向荷载和水平荷载，而不考虑弯矩。在本实用新型这种连接方法中，活动屋架传下来的竖向荷载可以由横向水平放置的钢板和4个螺栓共同传给立柱，活动屋架平面内的水平荷载则由4个螺栓传递给立柱。

本实用新型立柱和柱顶的双腿“T”型支座是在现场螺栓拼装的，这样可以方便立柱和柱顶连接板在运输过程中的独立包装，从而避免传统节点中立柱T型连接板运输搬运中变形的问题。并且，本实用新型活动屋架下方的水平连接底板，在安装时可以临时放置在立柱上部的水平连接顶板上，这使该节点两块节点连接板对孔安装有了较充裕的时间，更容易保障活动屋架的安装精度，从而避免了活动屋架与立柱焊接的问题，这就可以使该节点连接的所有构件和节点板完全拆解，重复利用。
