骨灰存放架的制作方法

本实用新型涉及殡葬用品技术领域，特别是涉及一种骨灰存放架。

背景技术：

绿色环保是当前社会倡导的主题，也是造福子孙的必要手段。但如今各地都在搞开发，圈地办厂，搞房地产等项目，使土地资源越来越紧张。加上中国社会逐渐进入老龄化阶段，人也在不断老化及死亡。按照以往埋葬的风俗，死亡的人会占去许多土地。殡葬行业正处于一个改革的年代，为了节省有限土地资源，国家正大力倡导火葬，人死后直接火化装入骨灰盒。但对于骨灰盒的存放，有人也会埋入地下，最终还是造成了土地的浪费。而最有效的方法则是将骨灰盒放入骨灰存放架。因此，许多土地开发地，开始兴建起各式骨灰堂，一栋小屋内，摆放若干排骨灰存放架，每排存放架分为多层体。根据骨灰堂内空高度以及摆放骨灰盒的需求，一般在十层左右。存放架有豪华型木质体及不锈钢体，其中，不锈钢存放架居多。每层格框为长方形，大小尺寸都要考虑骨灰盒及双手端骨灰盒的位置大小。格框外有门及门锁，门框上有玻璃，可以透视骨灰盒，以便亲人们瞻仰时看到骨灰盒以及盒上画像，似瞻仰逝者遗容，表示亲人们的哀思之情。

骨灰存放架整体上包括上框架、门框式格架与下底座装配体组成，上框架是由左、右上框条、前、后上框条经焊接后而成；门框式格架包含有外框侧板、后板、层板、门板、玻璃、塑料卡块、长轴、垫圈等，外框侧板、后板、层板经铆接后组成外框，用自攻螺钉将塑料卡块固定在门板上并压紧玻璃在门板上组成门，用长轴通过每件层板孔洞、每件门上下端面孔洞，加垫圈将门安装，组装成一排存放架。每排存放架组装成后，将一排排存放架放入下底座内止口，再套入上框架内止口装配成整体骨灰存放架。

现有的骨灰存放架主要存在以下不足或缺点：

1.焊接、铰链的结构较多，制造工序复杂，装配难度较大，制造成本较高，且美观性较差；

2.装饰面板采用焊接方式固定，更换困难；

3.骨灰存放架上下整齐度较差，每隔层板不平行，由于层板为插入式装配，插入外框侧板孔洞后，将插板端头扭弯固定，使板面上下不一，出现不平行。

4.门板与每隔层板装配时是用长轴通过每件层板孔洞，加垫圈进行组装配，由于孔洞稍有偏差，就很难装配，费工费时，且难于保证门面在同一表面上，严重影响产品质量。

技术实现要素：

鉴于上述状况，有必要提供一种克服上述问题或者至少部分地解决上述问题的骨灰存放架。

一种骨灰存放架，包括左侧板、右侧板、顶板、底板和后板，所述顶板和底板之间设有若干个门框式格架，所述门框式格架包括层板和门扇装配体，所述门扇装配体包括门扇主体和设于所述门扇主体中间的装饰面板，所述门扇主体的两个侧边分别设有第一通孔和第二通孔，所述第一通孔的上下两端分别插接一装饰件，所述第二通孔的上下两端分别插接一转轴连接件，所述第二通孔下端的所述转轴连接件与一旋转轴连接，所述装饰面板的上方的两端分别设有第一面板定位件，所述装饰面板的下方的两端分别设有第二面板定位件，所述第一面板定位件设有第一槽，所述第二面板定位件设有第二槽，所述第一槽的深度大于所述第二槽的深度，所述第一面板定位件和所述第二面板定位件卡设与所述门扇主体和所述装饰面板之间。

本实用新型提出的骨灰存放架无焊接、无铰链结构，能够减少焊接后的变形，制造成本较低，装配简单，且固定结构隐藏，美观性强，由于装饰面板是通过具有槽的面板定位件固定的，更换非常方便，无需使用任何工具就可实现快速更换装饰面板，满足客户需求。

上述骨灰存放架，其中，所述顶板的顶部设有一顶盖，所述顶盖的两端分别设有垂直于所述顶盖的第一外延部，所述顶板设于所述顶盖和所述顶盖两端的所述第一外延部形成的容置空间内；所述底板的底部设有一底盖，所述底盖的两端分别设有垂直于所述底盖的第二外延部，所述底板设于所述底盖和所述底盖两端的所述第二外延部形成的容置空间内。

上述骨灰存放架，其中，所述转轴连接件包括一顶盖和与所述顶盖连接的柱体，所述柱体插入所述第二通孔，所述顶盖和所述柱体设有贯穿所述顶盖和所述柱体的第三通孔。

上述骨灰存放架，其中，所述层板远离所述后板的一端设有T型槽条，所述门扇装配体卡设在所述T型槽条上，所述T型槽条的一端设有第四通孔。

上述骨灰存放架，其中，所述第一面板定位件远离所述第一槽的一侧设有第一齿纹部，所述第二面板定位件远离所述第二槽的一侧第二齿纹部。

上述骨灰存放架，其中，所述底板远离所述后板的一端设有所述T型槽条。

上述骨灰存放架，其中，所述门扇主体远离所述旋转轴的一侧设有机械锁。

上述骨灰存放架，其中，所述左侧板的内侧面上设有电子智能锁。

上述骨灰存放架，其中，所述门扇主体上设有用于显示序号的数字号牌。

上述骨灰存放架，其中，所述T型槽条的旁边设有LED灯。

附图说明

图1为本实用新型第一实施例的骨灰存放架的结构示意图；

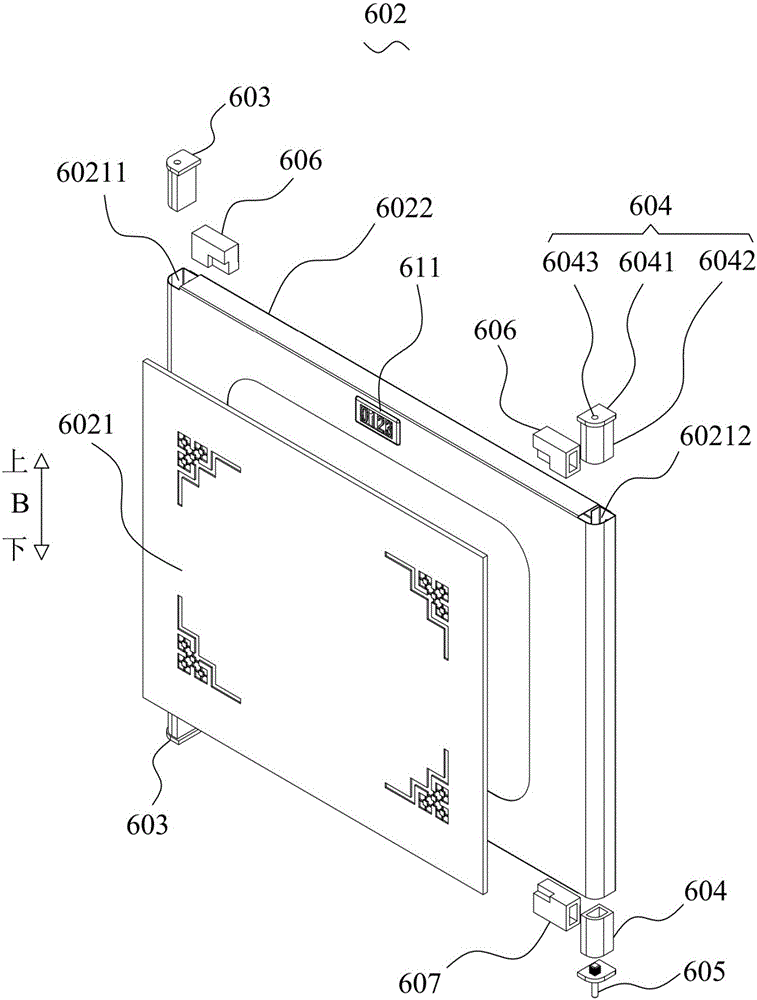

图2为图1中门扇装配体的前视结构示意图；

图3为图1中门扇装配体的后视结构示意图；

图4为图2中第一面板定位件和第二面板定位件的结构示意图；

图5为本实用新型第二实施例的骨灰存放架的结构示意图。

主要元件符号说明

骨灰存放架 100； 左侧板 10

右侧板 20； 顶板 30

底板 40； 后板 50

门框式格架 60； 层板 601

门扇装配体 602； 门扇主体 6021

装饰面板 6022； 第一通孔 60211

第二通孔 60212； 装饰件 603

转轴连接件 604； 旋转轴 605

第一面板定位件 606； 第二面板定位件 607

第一槽 6061； 第二槽 6071

转轴盖 6041； 柱体 6042

第三通孔 6043； T型槽条 608

第一齿纹部 6062； 第二齿纹部 6072

机械锁 609； 电子智能锁 610

数字号牌 611； 顶盖 70；

第一外延部 701 底盖 80；

第二外延部 801

如下具体实施方式将结合上述附图进一步说明本实用新型。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的若干实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。

需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”、“上”、“下”以及类似的表述只是为了说明的目的，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参阅图1，本实用新型第一实施例提出的骨灰存放架100，包括左侧板10、右侧板20、顶板30、底板40和后板50(其中左右方向A如图1中的箭头方向所示)，所述左侧板10、右侧板20、顶板30、底板40和后板50围成方形空间。

所述顶板30和底板40之间设有若干个门框式格架60，若干个所述门框式格架60置于该方形空间内。

所述门框式格架60包括层板601和门扇装配体602，请参阅图2，所述门扇装配体602包括门扇主体6021和设于所述门扇主体6021中间的装饰面板6022，所述门扇主体6021的两个侧边分别设有第一通孔60211和第二通孔60212，所述第一通孔60211和第二通孔60212的孔径可以相同，也可以不同，在此不作限定，所述第一通孔60211的上下两端分别插接一装饰件603(其中上下方向B如图2中的箭头方向所示)，所述第二通孔60212的上下两端分别插接一转轴连接件604，所述第二通孔60212下端的所述转轴连接件604与一旋转轴605连接，请参阅图2、图3及图4，所述装饰面板6022的上方的两端分别设有第一面板定位件606，所述装饰面板6022的下方的两端分别设有第二面板定位件607，所述第一面板定位件606和所述第二面板定位件607均为带槽的方体结构，所述第一面板定位件606设有第一槽6061，所述第二面板定位件607设有第二槽6071，所述第一槽6061的深度大于所述第二槽6071的深度，所述第一面板定位件606和所述第二面板定位件607卡设与所述门扇主体6021和所述装饰面板6022之间，由于所述第一槽6061的深度大于所述第二槽6071的深度，形成上深下浅的结构，在重力的作用下，插平后再下沉，就能够保证门扇主体6021和装饰面板6022的稳固性。

上述骨灰存放架100无焊接、无铰链结构，能够减少焊接后的变形，制造成本较低，装配简单，且固定结构隐藏，美观性强，由于装饰面板6022是通过具有槽的面板定位件固定的，更换非常方便，无需使用任何工具就可实现快速更换装饰面板，满足客户需求。

请继续参阅2，本实施例中，所述转轴连接件604包括一转轴盖6041和与所述转轴盖6041连接的柱体6042，所述柱体6042插入所述第二通孔60212，所述转轴盖6041和所述柱体6042设有贯穿所述转轴盖6041和所述柱体6042的第三通孔6043，所述旋转轴605插入所述第三通孔6043，具体为，上一层门扇装配体602的旋转轴605插入下一层门扇装配体602的第三通孔6043。

所述装饰件603与所述转轴连接件604的形状基本相同，以保证美观性。

请继续参阅1，所述层板601远离所述后板50的一端设有T型槽条608，所述门扇装配体602卡设在所述T型槽条上608，所述T型槽条608的一端设有第四通孔(图未示)，所述旋转轴605插入所述第四通孔，具体为，上一层门扇装配体602的旋转轴605插入下一层T型槽条608的第四通孔。

请参阅图4，所述第一面板定位件606远离所述第一槽6061的一侧设有第一齿纹部6062，所述第二面板定位件607远离所述第二槽6071的一侧第二齿纹部6072，所述第一齿纹部6062和所述第二齿纹部6072的形状可以相同，也可以不同，在此不作限定，所述第一齿纹部6062和所述第二齿纹部6072用于增加摩擦力，保证装饰面板6022的稳定性。

请参阅图1，所述底板40远离所述后板50的一端设有所述T型槽条608，所述底板40上的所述T型槽条608用于最底层的门扇装配体602卡接，具体装配时，装配顺序为从下往上，即先装配最底层的门扇装配体602，再依次往上装配层板601和门扇装配体602。

请参阅图1、图2及图3，所述门扇主体6021远离所述旋转轴605的一侧设有机械锁609，所述左侧板10的内侧面上设有电子智能锁610，所述门扇主体6021上设有用于显示序号的数字号牌611，所述T型槽条608的旁边设有用于照明的LED灯，以便亲人们瞻仰时看到骨灰盒以及盒上画像，似瞻仰逝者遗容，表示亲人们的哀思之情。

请参阅图5，本实用新型第二实施例提出的骨灰存放架，作为第一实施例的改进，本实施例中，所述顶板30的顶部设有一顶盖70，所述顶盖70的两端分别设有垂直于所述顶盖70的第一外延部701，所述顶板30设于所述顶盖70和所述顶盖70两端的所述第一外延部701形成的容置空间内；所述底板40的底部设有一底盖80，所述底盖80的两端分别设有垂直于所述底盖80的第二外延部801，所述底板40设于所述底盖80和所述底盖80两端的所述第二外延部801形成的容置空间内。该设计能够使骨灰存放架上下整齐划一，单列骨灰存放架与单列骨灰存放架的相互拼装时无需焊接，整体安装方便、平整，易于拆卸。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
