输电塔的制作方法

本实用新型涉及一种输电铁塔，尤其涉及一种输电塔。

背景技术：

铁塔通常需要避雷设备，同时由于铁塔的高度较高，有可能设置在山地等高处，其塔尖的绝对高度就更高了。因此为保证其输电安全，通常需要安装可靠的避雷装置。同时避雷装置在外接环境中常年暴漏，容易被污染，影响其使用寿命，需要对其进行清洁，但是高塔上的清洁工作较难展开，需要自清洁装置来实现。

技术实现要素：

本实用新型克服了现有技术的不足，提供一种结构简单的一种输电塔。

为达到上述目的，本实用新型采用的技术方案为：一种输电塔，包括：由下往上依次固定连接的塔基、塔身和塔尖，所述塔身上设置有至少两组横担，其特征在于，所述塔尖顶部设置有避雷器，所述塔身上设有地线，所述地线顶端电连接避雷器，所述地线底端埋入地下，所述地线上还设置有若干支线，所述横担的两端各电连接一根支线，所述避雷器外周还设置有圈体，所述圈体上设置有至少一个滑环，所述滑环两端分别设有刷头和帽体，所述刷头位于所述滑环内侧并抵在所述避雷器上。

本实用新型一个较佳实施例中，所述帽体为半球形的碗状结构。

本实用新型一个较佳实施例中，所述横担两端端部各设置有一个绝缘件。

本实用新型一个较佳实施例中，所述绝缘件用于固定输电线。

本实用新型一个较佳实施例中，所述塔基通过地基固定在地面上。

本实用新型一个较佳实施例中，所述避雷器位于所述圈体的圆心位置。

本实用新型一个较佳实施例中，所述圈体上设置有两个滑环。

本实用新型解决了背景技术中存在的缺陷，本实用新型具备以下有益效果：通过设置架空地线，可以有效引导雷击进入地线，从最高处大范围的形成避雷效果，支线连接的横担也有效的形成避雷效果；避雷器外周设置圈体，并设置帽体，帽体为半球形的碗状结构，这样帽体在风的作用下可以被推动，这样滑环便可以沿圈体滑动，进而形成刷头对避雷器的刮刷，以便将避雷器上的污垢去除，延长其使用寿命。

附图说明

下面结合附图和实施例对本实用新型进一步说明；

图1是本实用新型的优选实施例的结构示意图；

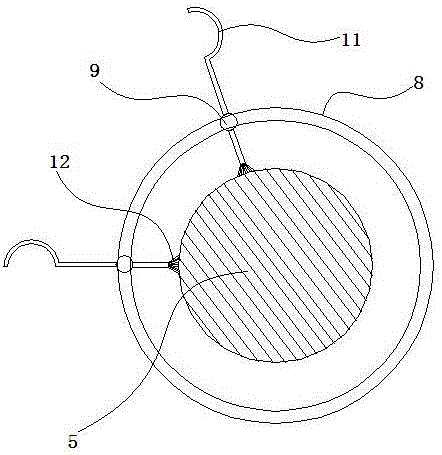

图2是本实用新型的优选实施例的避雷器的结构示意图；

图中：1、塔基，2、塔身，3、塔尖，4、横担，5、避雷器，6、地线，7、支线，8、圈体，9、滑环，10、绝缘件，11、帽体，12、刷头。

具体实施方式

现在结合附图和实施例对本实用新型作进一步详细的说明，这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1和2所示，一种输电塔，包括：由下往上依次固定连接的塔基、塔身和塔尖，塔身上设置有至少两组横担，塔尖顶部设置有避雷器，塔身上设有地线，地线顶端电连接避雷器，地线底端埋入地下，地线上还设置有若干支线，横担的两端各电连接一根支线。

通过设置架空地线，可以有效引导雷击进入地线，从最高处大范围的形成避雷效果，支线连接的横担也有效的形成避雷效果。

避雷器外周还设置有圈体，圈体上设置有两个滑环，滑环两端分别设有刷头和帽体，刷头位于滑环内侧并抵在避雷器上，避雷器位于所述圈体的圆心位置。帽体为半球形的碗状结构，这样帽体在风的作用下可以被推动，这样滑环便可以沿圈体滑动，进而形成刷头对避雷器的刮刷，以便将避雷器上的污垢去除，延长其使用寿命。

横担两端端部各设置有一个绝缘件，绝缘件用于固定输电线。

塔基通过地基固定在地面上。

以上依据本实用新型的理想实施例为启示，通过上述的说明内容，相关人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定技术性范围。
