一种脚手架的制作方法

本实用新型涉及施工作业辅助设施技术领域，特别涉及一种脚手架。

背景技术：

在工业企业的生产中，遇到维修、安装和调试设备的时候，经常需要操作人员登上一定的高度进行操作。脚手架不仅可解决垂直和水平运输，并对操作人员起到良好的支撑作用，因而被广泛应用于建筑工地、内部高空作业等场所。

授权公告号为CN201762973U、授权公告日为2011年03月16日的中国专利公开了一种升降脚手架，包括多根竖直设置的立柱管，通过连接杆件将所述的立柱管连接，形成所述的升降脚手架的架体，所述的升降脚手架设多根升降管，所述的升降管插入所述的立柱管中，且升降管的外圆与立柱管的内孔形成间隙配合；在每个所述的立柱管上设多个横向的固定销孔，在每个所述的升降管设一个横向的固定销孔，用固定销插入所述的固定销孔固定。

现有技术通过升降管的外圆与立柱管的内孔形成间隙配合，上下调节脚手架的高度；再连通升降管与立柱管上设置的多个横向的固定销孔，将固定销插入相连通的固定销孔中，从而实现升降调节脚手架高度的目的，以适用于不同高度的操作需要。然而，当一处完成施工，需到其他处进行施工操作时，由于脚手架所占用的空间较大，较难搬运。

技术实现要素：

本实用新型的目的是提供一种脚手架，其解决了脚手架占用的空间较大而难以搬运至其他处进行施工操作的问题，减小了占用空间，具有便于搬运的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种脚手架，包括承重台，设置在承重台下表面的两个支撑架，所述支撑架包括两根升降杆以及连接在两根升降杆之间的连接杆，所述支撑架与承重台转动连接，所述承重台包括对称设置的第一承重台和第二承重台且第一、第二承重台通过转动连接，所述第一、第二承重台上包括平行设置的承重条，所述连接杆上表面铰接有用于支撑支撑架的伸缩杆，所述伸缩杆的一端转动连接于承重条上。

采用上述结构，转动连接于承重台的支撑架与伸缩杆相配合，伸缩杆收缩，支撑架可沿设置有伸缩杆的一侧翻折，从而使支撑架折叠于承重台下表面；第一、第二承重台转动连接，可使整个承重台对折，缩小了本申请所占用的空间，便于搬运。且承重条之间具有间隙，降低了本申请的整体重量，并使折叠时便于抓取，从而便于搬运。

进一步优选为：所述连接杆下表面设置有固定座，相对两个所述固定座之间连接有松紧件，所述固定座包括固定板和转轴，所述固定板设置于伸缩杆下方，所述转轴穿设于两块固定板上，所述转轴的两端设置有阻挡件，所述阻挡件为阻挡边或插销。

采用上述结构，松紧件可用于调节两个支撑架之间的松紧程度，与伸缩杆配合使用，伸缩杆将支撑架向外支撑，而松紧件将两个支撑架相对拉紧，从而使其与承重台、支撑架、伸缩杆形成整体，同时增强支撑架与承重台之间的连接强度，从而使展开后的本申请具有较好的稳定性，为操作人员提供安全保障。且固定座和松紧件一同设置在连接杆的下表面，即松紧件与伸缩杆铰接的位置错开，因此，在折叠时，松紧件不易影响伸缩杆的收缩和折叠。

进一步优选为：所述松紧件包括第一调节螺栓、第二调节螺栓和松紧扣，所述第一、第二调节螺栓分别螺接于松紧扣的两端，所述第一调节螺栓的另一端连接于转轴上。

采用上述结构，直接连接在转轴上的第一调节螺栓，对松紧扣以及连在松紧扣上的第二调节螺栓具有支撑作用。在调节松紧件松紧度过程中，可直接用一只手旋转松紧扣进行调节，使操作变得简单。当需大幅度调节松紧件时，可同时旋转第一、第二调节螺栓进行调节，加快调节速度。

进一步优选为：所述升降杆包括升降件和调节件，所述升降件套设于调节件外部，所述升降件上设置有弹性伸缩结构，所述调节件上设置有与用于插入弹性伸缩结构的通孔。

采用上述结构，升降件与调节件可相互拉开，拉开的过程中，升降件上的弹性伸缩结构在调节件外部滑动，而调节件上的通孔可使弹性伸缩结构插入其中，从而起到固定的作用，使支撑架的高度保持不变。拉动弹性伸缩结构，使其脱离通孔，可进行收缩，方便折叠。

进一步优选为：所述弹性伸缩结构包括固定套、拉动件和弹簧，所述固定套连接于升降件外部，所述拉动件包括阻挡板和穿设在阻挡板上的拉动杆，所述弹簧套设于拉动杆外部且设置于固定套顶部和阻挡板之间。

采用上述结构，设置在升降件的外部，可防止在进行高度调节时对调节件产生阻碍。拉动件可被拉动，带动阻挡板移动，从而使弹簧受到压缩，拉动杆的端头处则会脱离通孔，使调节件与升降件发生相对位移，达到所需高度时，放开拉动杆，从而使其端头处插入通孔中，实现高度调节或者折叠收纳。

进一步优选为：支撑架上的两根所述升降杆之间还设置有加固杆，所述加固杆平行设置于连接杆下方。

采用上述结构，加固杆可配合连接杆使用，从而提高对升降件的支撑作用，也提高了支撑架的连接强度和稳定性能；且加固杆的设置还便于操作人员抓取，有助于折叠。

进一步优选为：所述承重台的下表面上连接有手提部，所述手提部呈圆弧状。

采用上述结构，本申请呈打开状态时，手提部设置在承重台下表面，可防止周围走动的人因失误而拉动手提部，使操作人员的操作安全；本申请折叠后，两个手提部之间的距离较小，便于提拿；且两个手提部相互平行，提起本申请后，使操作人员所受到的力较为均匀，同时也使圆弧状的手提部具有较长的寿命。

进一步优选为：支撑架上的两根所述升降杆呈“八”字状设置。

采用上述结构，呈“八”字设置的升降杆所组成的支撑架，可提高对承重台的支撑作用，并提高整体的平稳性。

进一步优选为：所述升降杆上套设有缓冲件，所述缓冲件的底部开设有凹槽，所述缓冲件的底面呈倾斜状。

采用上述结构，支撑架打开平放时，倾斜的底面可使缓冲件完全贴合于地面上，有助于保持本申请的平衡和稳定；此外，当操作人员在承重台上走动时，缓冲件可减少晃动，从而使操作人员保持平稳。

进一步优选为：支撑架上的两根所述升降杆底部的间距小于等于承重台的宽度。

采用上述结构，折叠后，支撑架与第一或第二承重台相贴合，且两根升降杆的底部收缩在折叠的本申请的内部，因此，便于将折叠后的本申请靠放在墙边，在提拿时也不易碰撞到地面上坑洼处。

综上所述，本实用新型具有以下有益效果：

支撑架通过收缩伸缩杆可向承重台折叠，再将第一、第二承重台对称折叠，形成折叠后的脚手架，从而大大减小了占用的空间，便于搬运。将松紧件设置在伸缩杆与连接杆连接处的下方，折叠时不易影响伸缩杆的转动，且不易被压住变形。松紧件的第一调节螺栓直接连接在转轴上，便于旋转调节松紧件的松紧程度。升降件与调节件之间通过弹性伸缩结构进行固定，当拉动杆伸入通孔内时，弹簧通过阻挡板对拉动杆提供弹性力，从而使拉动杆稳定地插于通孔内，从而稳定保持升降杆的高度不变。折叠后，两根升降杆的底部收缩在折叠的本申请的内部，便于将折叠后的本申请靠放在墙边，在提拿时也不易碰撞到地面上坑洼处。

附图说明

图1是实施例1中脚手架在展开状态下的整体结构示意图；

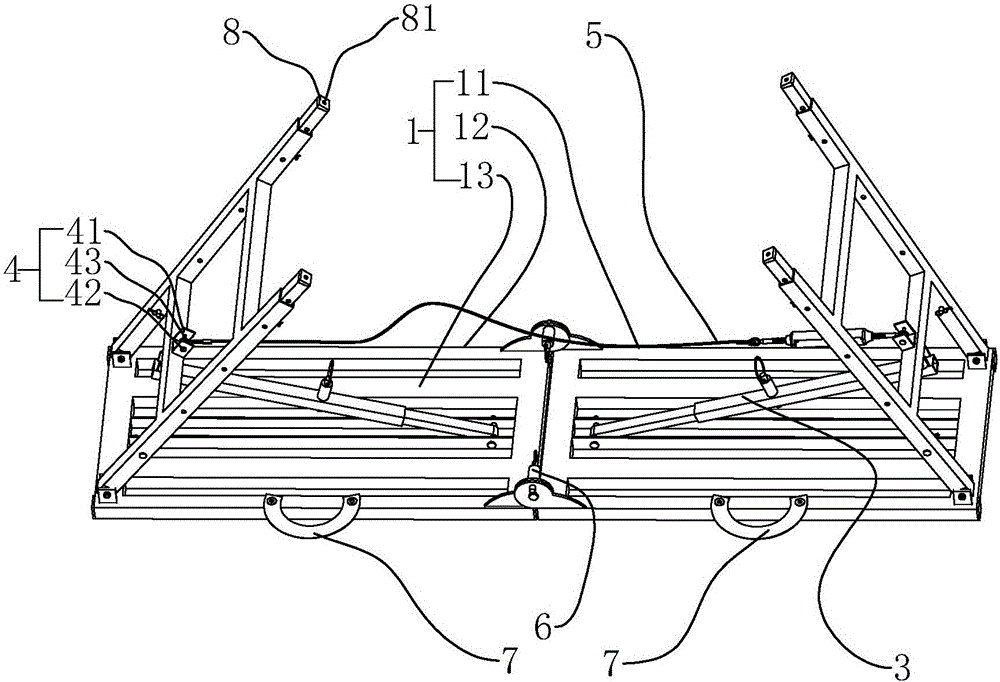

图2是实施例1中脚手架在折叠过程中的整体结构示意图；

图3是实施例1中弹性伸缩结构的部分剖视图，示出了固定套、阻挡板、拉动杆、弹簧、圆环的结构；

图4是实施例1中脚手架在折叠后的整体结构示意图；

图5是实施例2中脚手架在折叠后的整体结构示意图，示出了升降杆与承重台的结构。

图中，1、承重台；11、第一承重台；12、第二承重台；13、承重条；2、支撑架；21、升降杆；211、升降件；212、调节件；213、通孔；22、连接杆；23、固定杆；3、伸缩杆；4、固定座；41、固定板；42、阻挡件；43、转轴；5、松紧件；51、第一调节螺栓；52、第二调节螺栓；53、松紧扣；54、松紧绳；6、弹性伸缩结构；61、固定套；62、拉动件；621、阻挡板；622、拉动杆；63、弹簧；64、圆环；7、手提部；8、缓冲件；81、凹槽；9、连接片。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例1：一种脚手架，如图1和图2所示，由木头、钢、铁、铝合金等材料制成，包括承重台1和设置在承重台1两侧的支撑架2。承重台1包括第一承重台11和第二承重台12，第一、第二承重台11，12对称设置，且中间各平行设置有三条承重条13，且在第一、第二承重台11，12的一侧下表面的边缘处，通过螺栓固定连接有圆弧转的手提绳。支撑架2由两条升降杆21和连接在升降杆21上的连接杆22和固定杆23组成，两条升降杆21呈“八”字形撑开设置。在连接杆22与第二条承重条13之间连接一条伸缩杆3。在两根连接杆22之间连接有一条松紧件5。升降杆21的底部设置有缓冲块，该缓冲块呈倾斜状，且缓冲块的中间部位开设有一个凹槽81。当展开放置在地面上时，可与地面充分接触，增加抓地力，使承重台1保持平衡。

参照图1，第二承重台12的连接处垂直连接有圆弧状的连接片9，第一承重台11上的两块连接片9与第二承重台12上的两块连接片9重叠，并通过转动轴连接，且圆弧状的连接片9上有延长边，该延长边焊接在第一、第二承重台11，12的下表面。在折叠过程中，连接片9可绕着转动轴转动，从而使第一、第二承重台11，12相互对折进行折叠。在第一承重台11的两个连接片9上各开设有一个孔，在第二承重台12的两个连接片9上各固定一个弹性伸缩结构6。

参照图1，在升降杆21与承重台1连接处，设置有一个连接座，该连接座包括连接板和连接轴，连接轴穿设于两块所述连接板之间，升降杆21通过转轴43连接于两块连接板之间且升降杆21可绕着连接轴转动。

参照图1，升降杆21包括升降件211和调节件212，升降件211和调节件212均为中空的正方体柱子，且升降杆21套设在调节件212外部，可沿着升降杆21伸缩；调节件212的一侧面上均匀开设有一列通孔213，在升降件211上固定连接有弹性伸缩结构6，且通孔213和弹性伸缩结构6均朝相同方向设置。在升降件211的底部开设一个螺孔，在该螺孔上螺接有一个螺栓，其在螺栓的顶部设置有一个向外突出且用于操作人员旋转的把手，在螺栓和升降件211外部之间还连接一个螺母。旋转螺栓使其与调节件212的外部抵接，从而与弹性伸缩结构6配合，进行固定升降杆21的高度。

参照图3，该弹性伸缩结构6包括中空圆柱状的固定套61、圆形的阻挡块、贯穿阻挡块的拉动杆622以及拉伸弹簧63，固定套61固定在升降件211外部，拉伸弹簧63套设在拉动杆622外部，两端分别与固定套61顶部和阻挡板621固定，且在拉动杆622的延伸出开设有一供拉动杆622穿过的小孔，在拉动杆622的顶部设置有一个便于手拉出的圆环64。

参照图2，在连接杆22的下表面上设置有一个固定座4，该固定座4包括固定板41和转轴43，固定板41设置于伸缩杆3下方，转轴43穿设于两块固定板41上，转轴43的两端分别设置有阻挡边和弯折的插销，在两根连接杆22的转轴43的外部连接松紧件5。

参照图1，松紧件5包括松紧绳54、第一调节螺栓51、第二调节螺栓52和松紧扣53，松紧绳54套设在连接杆22的转轴43上，并通过一个套子固定；第一、第二调节螺栓51，52的一端设置有一圆环64，而另一端则设置有外螺纹，松紧绳54的另一端通过套子与第二调节螺栓52的圆环64连接；第一、第二调节螺栓51，52分别螺接于松紧扣53的两端；而第一调节螺栓51的圆环64套设在连接杆22的转轴43上。

参照图1，在连接杆22的上表面上也设置一个固定座4，在该固定座4的转轴43外套设伸缩杆3。第二根承重条13的下表面敞开，在该承重条13上穿设一根转轴43，伸缩杆3的另一端套设在承重条13上的转轴43外部。该伸缩杆3的设置与升降杆21的设置相同，并且通过弹性伸缩结构6固定其长度。

使用时，将第一、第二承重台11，12打开，弹性伸缩结构6的一端与通孔213连通时，卡入通孔213中，实现承重台1的展开。拉开伸缩杆3上的弹性伸缩结构6，将支撑架2向外打开，调节所需的张开程度，固定弹性伸缩结构6，使伸缩杆3的长度固定。再将调节件212向外拉出，至所需高度时，先用弹性伸缩结构6固定通孔213，之后通过螺栓抵接调节件212的外部，固定升降杆21的高度。将本申请翻转，使承重台1向上，最后对第一调节螺栓51或第二调节螺栓52或两者同时旋转调节松紧绳54的松紧程度，使两个支撑架2之间、伸缩杆3以及承重台1之间形成稳定的固定结构。

折叠时，参照图2和图4，将承重台1平放于地面上，拉出伸缩杆3上的弹性伸缩结构6，收缩伸缩杆3的长度，使支撑架2相对翻折；再松开升降件211上的螺栓，并拉动其外部连接的弹性伸缩结构6，使调节件212移入升降件211内部，缩短支撑架2的高度；再将第一、第二承重台11，12中连接片9上的弹性伸缩结构6拉动，使其偏离通孔213，从而实现第一、第二承重台11，12的对折，实现本申请的折叠。

实施例2：一种脚手架，与实施例1的不同之处在于，如图5所示，支撑架2上的两根升降杆21，其底部的间距小于等于承重台1的宽度，当折叠后，支撑架2分别跟与其对应的第一、第二承重台11，12相贴合，且两根升降杆21的底部收缩在折叠的本申请的内部，便于将折叠后的本申请靠放在墙边，在提拿时也不易碰撞到地面上坑洼处。
