一种折叠舞台的制作方法

本实用新型涉及一种舞台，特别是指一种折叠舞台。

背景技术：

舞台是各种庆典活动常用的一种设备，是不可缺少的部分，根据场地等的不同，需要适时地临时拼装舞台，这种舞台流动性大、使用频率高，体型太大，拆卸不方便。

技术实现要素：

本实用新型提出一种舞台，通过改进支撑体和舞台体，克服了以上缺陷，使舞台结构稳定简单、拆卸灵活、运输便携。

本实用新型的技术方案是这样实现的：

一种折叠舞台，包括：支撑架及设于支撑架上的舞台体；所述舞台体通过卡扣体卡扣于所述支撑架上；所述支撑架包括铰接在一起的支撑框及支撑腿，所述支撑框上设有轨道，所述支撑框上连接有横梁，所述支撑腿之间设有支撑杆，所述支撑杆与所述横梁之间通过折叠件连接。

进一步，所述折叠件的两端分别铰接于所述支撑杆与横梁上，所述折叠件包括铰接在一起的第一折叠件及第二折叠件，所述第一折叠件与所述第二折叠件同时通过弹性构件连接。

进一步，所述弹性构件为弹簧，所述第一折叠件及第二折叠件上均设有固定环，所述弹簧两端钩挂于所述固定环上。

更进一步，所述舞台体包括铰接在一起的第一舞台体及第二舞台体，所述第一舞台体同时通过第一卡扣体卡扣于所述支撑框上，所述第二舞台体同时通过第二卡扣体卡扣于所述支撑框上，所述第二舞台体上设有滚动轮。

本实用新型通过改进支撑体和舞台体，克服了现有舞台的缺陷，使舞台结构稳定简单、拆卸灵活、运输便携。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型中一种折叠舞台的支撑架的立体结构示意图；

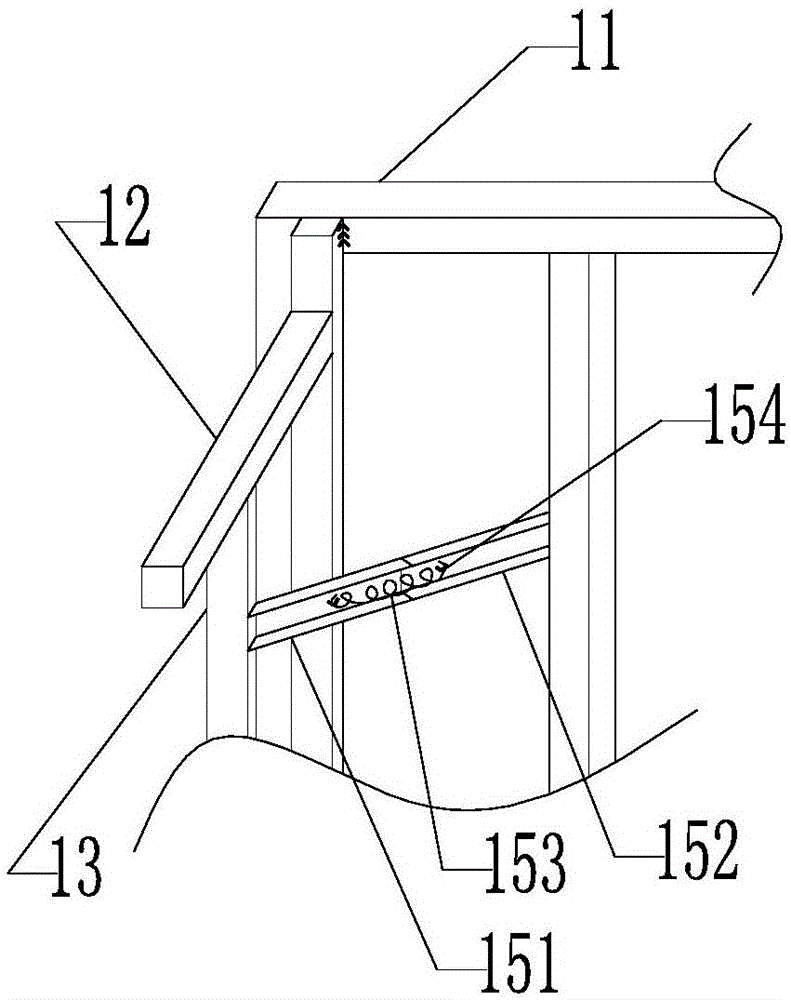

图2为图1所示的折叠舞台的舞台体的折叠件的立体结构示意图；

图3为图1所示的折叠舞台的舞台体的立体结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的具体实施例中，见图1～图3，一种折叠舞台，包括：支撑架1及设于支撑架1上的舞台体2；舞台体2通过卡扣体卡扣于支撑架1上；支撑架1包括铰接在一起的支撑框11及支撑腿12，支撑框11上设有轨道16，支撑框11上连接有横梁14，支撑腿12之间设有支撑杆13，支撑杆13与横梁14之间通过折叠件15连接；通过折叠件15将支撑杆13与横梁14连接在一起，折叠方便简单，使用时，将支撑腿12通过折叠件15向内翻折与支撑框11底部贴合，便于运输。

在本实用新型的具体实施例中，见图1、图2，折叠件15的两端分别铰接于支撑杆13与横梁14上，折叠件15与支撑腿12及舞台体2形成三角形，增加了舞台的稳定性；折叠件15包括铰接在一起的第一折叠件151及第二折叠件152，第一折叠件151与第二折叠件152同时通过弹性构件连接。

在本实用新型的具体实施例中，见图2，弹性构件为弹簧153，第一折叠件151及第二折叠件152上均设有固定环154，弹簧153两端钩挂于固定环154上；弹簧153损坏后易更换，不会耽误使用，弹性构件的使用范围更广。

在本实用新型的具体实施例中，见图3，舞台体2包括铰接在一起的第一舞台体21及第二舞台体25，第一舞台体21同时通过第一卡扣体22卡扣于支撑框11上，第二舞台体25同时通过第二卡扣体24卡扣于支撑框11上，第二舞台体25上设有滚动轮23；第二舞台体25上安装滚动轮23，使用结束后，先打开第二卡扣体24，通过滚动轮23使第一舞台体21与第二舞台体25贴合在一起，然后打开第一卡扣体22，将舞台体2拿下，以便于运输。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
