多层快装集装箱房的制作方法

本发明涉及一种多层快装集装箱房。

背景技术：

如今许多国外的咖啡厅，图书馆，茶座建筑等均采用集装箱改造的方式进行搭接，首先节约成本，在保证建筑强度的情况下也进行了美观的装修，让人焕然一新。

集装箱的尺寸规则，强度高，加上可堆垛以及改造性强的特点，给许多设计师增加了灵感，目前国内也开始进行一些利用集装箱进行商业街改造，景区住房，酒店式公寓等等。

目前大多集装箱建筑均采用ISO标准集装箱改造，堆垛时使用扭锁固定集装箱的角件来使得集装箱具有一定的稳定性，也使用一些其他机械结构进行加强与固定。

由于采用标准集装箱进行改造，这就造成了单次运输的集装箱数量受到了限定，施工周期增加，无疑提高了成本。

另外，使用扭锁固定角件的连接方式存在间隙，二层或者二层以上的集装箱建筑的连接在不能使用扭锁的情况下只能通过其他结构进行加固，或者就直接通过集装箱本身的重量来限定自由度，即不采用任何限位的措施。

因此寻求一种能够实现快速安装，且安装结束后具有较高的结构可靠度和稳定性的多层快装集装箱房尤为重要。

技术实现要素：

本发明的目的在于克服上述不足，提供一种能够实现快速安装，且安装结束后具有较高的结构可靠度和稳定性的多层快装集装箱房。

本发明的目的是这样实现的：

一种多层快装集装箱房，其特征在于它包括上下至少两层集装箱，上下两层集装箱通过相对应位置角柱处的连接件进行连接；

下层的集装箱相互紧靠阵列布置，上下两层集装箱连接处的角柱位置对应；

所述集装箱包括四根竖向布置的角柱，所述角柱包括中部的角柱主体段以及角柱主体段上下两端的角柱连接段，所述角柱连接段内部设置有至少一个角柱连接板，所述角柱连接板的形状与角柱连接段的内壁形状匹配；

上方的角柱连接段上半段的横段和纵段对应的侧面各设置有两个角柱安装孔；下方的角柱连接段下半段的横段和纵段对应的侧面各设置有两个角柱安装孔；

所述角柱连接板的上设置有横向布置靠近横段的两个角柱连接板第一安装孔，所述角柱连接板的上设置有纵向布置靠近纵段的两个角柱连接板第二安装孔；

所述连接件的上半段嵌置于其上方的角柱下端的角柱连接段内并且通过螺栓螺母锁紧，所述连接件的下半段嵌置于其下方的角柱上端的角柱连接段内并且通过螺栓螺母锁紧。

作为一种优选，所述连接件包括上下布置的连接件顶板和连接件底板，连接件顶板和连接件底板为等腰直角三角形结构，连接件顶板和连接件底板的两条直角边分别通过第一侧边和第二侧边连接，连接件顶板上靠近第一侧边处设置有两个连接件顶板第一安装孔，连接件顶板上靠近第二侧边处设置有两个连接件顶板第二安装孔，连接件底板上靠近第一侧边处设置有两个连接件底板第一安装孔，连接件底板上靠近第二侧边处设置有两个连接件底板第二安装孔，第一侧边和第二侧边上分别设置有上下两层布置的上层安装孔和下层安装孔，上层安装孔和下层安装孔均设置有两个，上层安装孔的位置对应上方角柱的角柱连接板上的角柱安装孔，下层安装孔的位置对应下方角柱的角柱连接板上的角柱安装孔。

作为一种优选，相邻两根角柱的底部之间均连接有底梁，相邻两根角柱的顶部之间均连接有顶梁，根据需要在四根底梁之间设置有多根底部加强梁，在四根顶梁之间设置有多根顶部加强梁，在底部加强梁上设置底板，在顶部加强梁上设置顶板，在底梁和顶梁之间设置竖向的墙板。

作为一种优选，每个角柱连接段内部设置的角柱连接板从上至下间隔设置有三个。

作为一种优选，角柱主体段的横截面包括横段、纵段、第一纵向弯折段、第一横向弯折段、第二横向弯折段以及第二纵向弯折段；角柱主体段的整体形状沿着横段和纵段的夹角中心线对称布置；横段的右端连接纵段的后端，第一纵向弯折段的后端连接横段的左端，第一横向弯折段的右端连接第一纵向弯折段的前端，第二横向弯折段的右端连接纵段的前端，第二纵向弯折段的后端连接第二横向弯折段的左端。

作为一种优选，连接件顶板和连接件底板上的中心均设置有操作孔。

作为一种优选，一种多层快装集装箱房，它包括下层四个矩形布置相互紧靠的四个横向布置的集装箱，四个集装箱相靠近处的四个角柱上端的角柱连接段内均通过螺栓螺母连接有一个连接件，总计有A、B、C、D四个标号连接件，A、B、C、D四个标号连接件分别右前、右后、左前、左后布置；其中右前方的一个集装箱上放置一个上层的集装箱，上层的集装箱的右段挑出其下方的集装箱的右端以外，上层的集装箱的左后方的角柱下端的角柱连接段通过螺栓螺母连接有其下方的A标号的连接件；相邻两个连接件之间也通过螺栓螺母连接，其中A标号的连接件用于固定上下两个集装箱，B标号的连接用于紧固A标号的连接件，C标号的连接用于紧固A标号的连接件，D标号的连接用于紧固B和C标号的连接件。

与现有技术相比，本发明的有益效果是：

本发明多层快装集装箱房具有能够实现快速安装，且安装结束后具有较高的结构可靠度和稳定性的优点。

附图说明

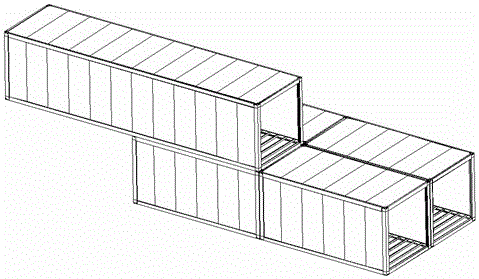

图1为多层快装集装箱房的结构示意图。

图2为图1的另一视角结构示意图。

图3为图1的H处放大图。

图4为图1的爆炸图。

图5为图4的I处放大图。

图6为集装箱的框架示意图。

图7为集装箱的示意图。

图8为图7中的角柱的示意图。

图9为角柱主体段的示意图。

图10为连接件的结构示意图，

图11为角柱与连接件拼接的局部示意图。

图12为图11的爆炸图。

图13为图11的另一视角示意图。

其中：

集装箱100、角柱101、角柱主体段101.1、横段101.11、纵段101.12、第一纵向弯折段101.13、第一横向弯折段101.14、第二横向弯折段101.15、第二纵向弯折段101.16、角柱连接段101.2、角柱安装孔101.21、角柱连接板101.3、角柱连接板第一安装孔101.31、角柱连接板第二安装孔101.32、底梁102、顶梁103、底部加强梁104、顶部加强梁105、底板106、顶板107、墙板108

连接件200、连接件顶板201、连接件底板202、第一侧边203、第二侧边204、操作孔205、连接件顶板第一安装孔206、连接件顶板第二安装孔207、连接件底板第一安装孔208、连接件底板第二安装孔209、上层安装孔210、下层安装孔211。

具体实施方式

参见图1-图13，本发明涉及的一种多层快装集装箱房，它包括上下至少两层集装箱，上下两层集装箱通过相对应位置角柱处的连接件进行连接。

下层的集装箱相互紧靠阵列布置，上下两层集装箱的角柱位置对应。

所述集装箱100包括四根竖向布置的角柱101，相邻两根角柱101的底部之间均连接有底梁102，相邻两根角柱101的顶部之间均连接有顶梁103，根据需要在四根底梁102之间设置有多根底部加强梁104，在四根顶梁103之间设置有多根顶部加强梁105，在底部加强梁104上设置底板106，在顶部加强梁105上设置顶板107，在底梁102和顶梁103之间设置竖向的墙板108。

所述角柱101包括中部的角柱主体段101.1以及角柱主体段101.1上下两端的角柱连接段101.2，所述角柱连接段101.2内部设置有至少一个角柱连接板101.3，作为一种优选，每个角柱连接段101.2内部设置的角柱连接板101.3从上至下间隔设置有三个；所述角柱连接板101.3的形状与角柱连接段101.2的内壁形状匹配；

角柱主体段101.1的横截面包括横段101.11、纵段101.12、第一纵向弯折段101.13、第一横向弯折段101.14、第二横向弯折段101.15以及第二纵向弯折段101.16；角柱主体段101.1的整体形状沿着横段101.11和纵段101.12的夹角中心线对称布置；横段101.11的右端连接纵段101.12的后端，第一纵向弯折段101.13的后端连接横段101.11的左端，第一横向弯折段101.14的右端连接第一纵向弯折段101.13的前端，第二横向弯折段101.15的右端连接纵段101.12的前端，第二纵向弯折段101.16的后端连接第二横向弯折段101.15的左端；

上方的角柱连接段101.2上半段的横段101.11和纵段101.12对应的侧面各设置有两个角柱安装孔101.21；下方的角柱连接段101.2下半段的横段101.11和纵段101.12对应的侧面各设置有两个角柱安装孔101.21；

所述角柱连接板101.3的上设置有横向布置靠近横段101.11的两个角柱连接板第一安装孔101.31，所述角柱连接板101.3的上设置有纵向布置靠近纵段101.12的两个角柱连接板第二安装孔101.32。

所述连接件200的上半段嵌置于其上方的角柱101下端的角柱连接段101.2内并且通过螺栓螺母锁紧，所述连接件200的下半段嵌置于其下方的角柱101上端的角柱连接段101.2内并且通过螺栓螺母锁紧；

所述连接件200包括上下布置的连接件顶板201和连接件底板202，连接件顶板201和连接件底板202为等腰直角三角形结构，连接件顶板201和连接件底板202的两条直角边分别通过第一侧边203和第二侧边204连接，连接件顶板201和连接件底板202上的中心均设置有操作孔205，连接件顶板201上靠近第一侧边203处设置有两个连接件顶板第一安装孔206，连接件顶板201上靠近第二侧边204处设置有两个连接件顶板第二安装孔207，连接件底板202上靠近第一侧边203处设置有两个连接件底板第一安装孔208，连接件底板202上靠近第二侧边204处设置有两个连接件底板第二安装孔209，第一侧边203和第二侧边204上分别设置有上下两层布置的上层安装孔210和下层安装孔211，上层安装孔210和下层安装孔211均设置有两个，上层安装孔210的位置对应上方角柱101的角柱连接板101.3上的角柱安装孔101.21，下层安装孔211的位置对应下方角柱101的角柱连接板101.3上的角柱安装孔101.21。

作为一种优选，一种多层快装集装箱房，它包括下层四个矩形布置相互紧靠的四个横向布置的6米长的集装箱100，四个集装箱100相靠近处的四个角柱101上端的角柱连接段101.2内均通过螺栓螺母连接有一个连接件200，总计有A、B、C、D四个标号连接件200，A、B、C、D四个标号连接件200分别右前、右后、左前、左后布置；其中右前方的一个集装箱100上放置一个上层的12米长的集装箱100，上层的集装箱100的右段挑出其下方的集装箱100的右端以外，上层的集装箱100的左后方的角柱101下端的角柱连接段101.2通过螺栓螺母连接有其下方的A标号的连接件200；相邻两个连接件200之间也通过螺栓螺母连接，其中A标号的连接件200用于固定上下两个集装箱100，B标号的连接200用于紧固A标号的连接件200从而提高上层集装箱100纵向的稳定性，C标号的连接200用于紧固A标号的连接件200从而提高上层集装箱100横向的稳定性，D标号的连接200用于紧固B和C标号的连接件200从而提高上层集装箱100安装节点处整体的稳定性。
