高层建筑楼梯旁的电梯的制作方法

本发明涉及一种楼梯旁的电梯。

背景技术：

电梯是高层楼房中极为重要的机电设备之一，它是高层楼房的主要垂直交通工具。电梯设备不但费用昂贵（约占建筑基建总投资的9%左右）；而且电梯交通系统的设计是否合理还将直接影响建筑的使用安全和服务质量以及经济效益，我们对电梯设置必须给予足够的重视。

现在的高层楼房楼层较高，电梯设置又每层停靠则全程停靠站很多，在早晚人们上下班繁忙时段可能每层都有召唤，电梯每层都停靠站，电梯实际发挥速度的区间很短，故提高电梯的速度在电梯繁忙时段对用户候梯时间的改善效果并不明显。同时，住宅项目的电梯应尽可能降低设备成本，由于2.0米/秒电梯较1.75米/秒电梯的价格高出许多（约多20%-30%）。其次，电梯处理能力的阶段性不足将导致在上下班高峰期候梯间出现人员滞留，从而直接影响到人们的正常出行，所以在考虑电梯运力时，主要考虑候梯时间。

为此，如何延长电梯实际发挥速度的区间，缩短电梯运行时间，来提高电梯的使用率，减少人们的候梯时间；又兼顾高层大楼的气派，不降高层大楼的档次，是极得我们研究的。

技术实现要素：

针对上述的问题，本发明提供一种高层建筑楼梯旁的电梯，它的电梯门数量比目前高层楼房电梯设置的门数量减少一半，这样就可减少电梯停靠量，延长电梯实际发挥速度的区间，缩短人们乘电梯的耗时和等待时间；还能减少每套住房的公摊面积，节省购房成本的同时，大楼的出入大厅也宽敞，不降大楼的档次。

本发明是这样实现的：高层建筑楼梯旁的电梯的特征是：电梯A的门A设在位于楼下住房层与楼上住房层之间的楼梯平台A上，下一个电梯的门设在位于楼下住房层+2层的住房层与楼上住房层+2层的住房层之间的楼梯平台上，电梯A的门如此设置至住房楼的顶层住房；楼梯平台A经楼梯A与楼上住房层、楼下住房层的入户平台A连接；电梯A的门A设在楼梯平台A的前面或一侧；电梯B的门B设在位于楼下住房层与楼上住房层之间的楼梯平台B上，下一个电梯B的门设在位于楼下住房层+2层的住房层与楼上住房层+2层的住房层之间的楼梯平台上，电梯B的门如此设置至住房楼的顶层住房；楼梯平台B经楼梯B与楼上住房层、楼下住房层的入户平台B连接；电梯B的门B设在楼梯平台B的前面或一侧；优选地，两部楼梯或平列设置，两部楼梯之间或由墙体隔离，墙体中或设门使两部楼梯相通。

优选地，住房楼的出入大厅设在楼梯平台的下面。

优选地，两部楼梯相通的门或为防火门。

本发明的作用是：

⑴．电梯的如此设置，电梯门数量比目前高层楼房电梯设置的门数量减少一半，这样就可减少电梯停靠量，延长电梯实际发挥速度的区间，人们乘电梯的耗时也随之减少；从而提高电梯的使用率，减少人们的候梯时间。

⑵．电梯的如此设置，电梯门数量比目前高层楼房电梯设置的门数量减少一半，这样能节省电梯安置和日常维护成本。

⑶．电梯的如此设置，减少每套住房的公摊面积，可以提高住房楼的利用率，节省购房成本；同时也便于每套住房的内部布局。

⑷．住房楼的大厅设在楼梯平台的下面，则电梯就位于大厅旁的二侧，以方便人们的出入；且大楼的出入大厅也宽敞，而不降大楼的档次。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明高层建筑楼梯旁的电梯的主视示意图。

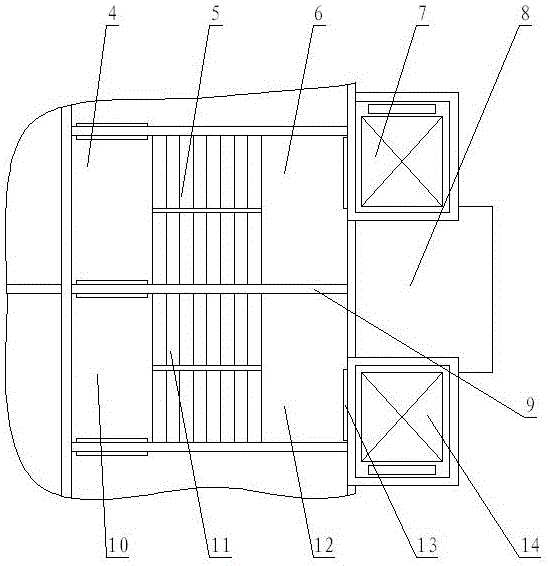

图2是本发明高层建筑楼梯旁的电梯的俯视示意图。

图中：1.楼下住房层， 2.楼上住房层， 3. 电梯A的门， 4.入户平台A， 5.楼梯A， 6.楼梯平台A， 7.电梯A， 8.出入大厅， 9.墙体， 10.入户平台B， 11.楼梯B， 12.楼梯平台B， 13.电梯B的门， 14.电梯B。

具体实施方式

如图所示，住房根据用途一般分为个人住房、商业住房、商住两用住房等。住房楼的电梯A7的门A3设在位于楼下住房层1与楼上住房层2之间的楼梯平台A6上，下一个电梯7的门设在位于楼下住房层1+2层的住房层与楼上住房层2+2层的住房层之间的楼梯平台上，如假定楼下住房层1为2层，则楼上住房层2为3层，电梯A7的门A3设在位于2、3层住房之间的楼梯平台A6上；下一个楼下住房层为4层，则楼上住房层为5层，电梯A7的门设在4、5层住房层的楼梯平台上，电梯A7的门如此设置至住房楼的顶层住房；楼梯平台A6经楼梯A5与楼上住房层2、楼下住房层1的入户平台A4连接；电梯A7的门A3设在楼梯平台A6的前面或一侧；电梯B14的门B13设在位于楼下住房层1与楼上住房层2之间的楼梯平台B12上，下一个电梯B14的门设在位于楼下住房层1+2层的住房层与楼上住房层2+2层的住房层之间的楼梯平台上，如假定楼下住房层1为2层，则楼上住房层2为3层，电梯B14的门B13设在位于2、3层住房之间的楼梯平台12上；下一个楼下住房层为4层，则楼上住房层为5层，电梯B14的门设在4、5层住房层的楼梯平台上，电梯B14的门如此设置至住房楼的顶层住房；楼梯平台B12经楼梯B11与楼上住房层2、楼下住房层1的入户平台B10连接；电梯B14的门B13设在楼梯平台B12的前面或一侧；优选地，两部楼梯或平列设置，两部楼梯之间或由墙体9隔离，墙体9中或设门使两部楼梯相通，两部楼梯相通的门或为防火门。

优选地，住房楼的出入大厅8设在楼梯平台的下面，则电梯就位于大厅旁的二侧，以方便人们的出入；且大楼的出入大厅也宽敞，而不降大楼的档次。

本发明的结构并不限于实施例所述形式，本领域的普通技术人员根据本发明做出的进一步拓展均落入本发明的保护范围。

本发明高层建筑楼梯旁的电梯十分适宜在常用级住房楼中应用。
