集结构、造型、采光、通风于一体的通风塔构造的制作方法

本发明涉及建筑构造技术领域，具体涉及一种集结构、造型、采光、通风于一体的通风塔构造。

背景技术：

对于被围合在中央的大空间，其中央设置柱子是结构的基本要求，但目前建筑设计中结构支撑与造型结合较少，建筑师为避免大空间中落柱，要求结构进行大跨度空间的设计，造成梁、板等结构的加厚、配筋的增加，造成材料用量与造价的升高；同时，中央大空间中采光、通风困难，目前的解决措施只有设置天窗，通过天窗的可开启加强通风，但对于处于中央的大空间，通风效果不佳；而且采光天窗的设置也极易引起眩光，造成室内视觉不舒适。

技术实现要素：

本发明的目的是：提出一种集结构、造型、采光、通风于一体的通风塔构造，该通风塔构造是针对围在中央的大空间提出的，在解决结构支撑、建筑内部造型难题的同时，提高采光舒适性与通风效率。

本发明的技术方案是：一种集结构、造型、采光、通风于一体的通风塔构造，包括：

开设于屋顶面上的菱形天窗；

交叉分布的两条斜撑梁，并且这两条斜撑梁分别沿着所述菱形天窗的两条对角线布置；以及

竖直设置于所述两条斜撑梁交叉点处的结构柱。

本发明在上述技术方案的基础上，还包括以下优选方案：

还包括设置于所述菱形天窗上方的通风塔。

所述通风塔四周设置有可开启窗。

所述菱形天窗处设置有遮阳隔栅。

本发明的优点为：本发明结构巧妙，在解决结构支撑、建筑内部造型难题的同时，还提高了采光舒适性与通风效率。

附图说明

下面结合附图和具体实施例对本发明作进一步介绍：

图1为本发明实施例中通风塔构造的侧视图(局部剖视)；

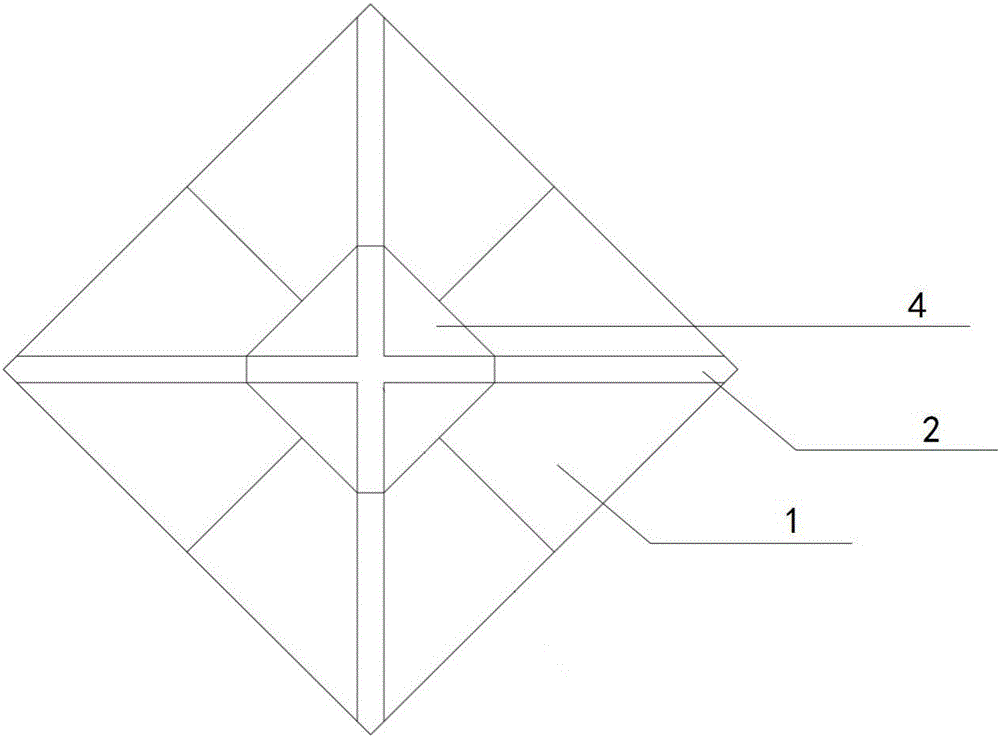

图2为本发明实施例中通风塔构造的俯视图；

其中：1-菱形天窗，2-斜撑梁，3-结构柱，4-通风塔，5-可开启窗，6-遮阳隔栅。

具体实施方式

图1和图2示出了本发明这种通风塔构造的一个具体实施例，其包括：

开设于屋顶面上的菱形天窗1；

交叉分布的两条斜撑梁2，并且这两条斜撑梁2分别沿着前述菱形天窗1的两条对角线布置；以及

竖直设置于前述两条斜撑梁交叉点处的结构柱3。结构柱3的下端支撑在屋内地面上，其对屋顶面起到竖向支撑作用。

不难看出，上述菱形天窗1、两条斜撑梁2和结构柱3共同形成一伞状的支撑结构，其中两条斜撑梁2对结构柱3提供支撑连接点，以使得结构柱3能够对屋顶面进行竖向支撑，菱形天窗1便于通风和采光。

为了提高通风效率，本实施例在菱形天窗1上方设置了通风塔4。并且，通风塔4的四周设置可开启窗5，这样不仅可以利用拔高的高度形成温度差增强热压通风，而且可以利用四面的可开启窗，形成对流，从而形成风压拔风，增大通风效率。

此外，还在菱形天窗1处设置了遮阳隔栅6，以解决天窗眩光问题。

经发明人测算，通过该通风塔构造的设置，通风量夏季增加16.4％，过渡季可增加30％以上，同时，菱形采光天窗的设置也使天窗下的采光效果比周边提高了一倍以上。

当然，上述实施例只为说明本发明的技术构思及特点，其目的在于让人们能够了解本发明的内容并据以实施，并不能以此限制本发明的保护范围。凡根据本发明主要技术方案的精神实质所做的等效变换或修饰，都应涵盖在本发明的保护范围之内。
