一种栏杆或栏板的加固结构的制作方法

本实用新型涉及建筑施工领域，尤其涉及一种栏杆或栏板的加固结构。

背景技术：

近年高层建筑室外连廊栏板为达到美观效果，越来越多的采用玻璃栏板，该形式栏板通常由25×50×2不锈钢方管，作为立柱、横杆材料，立柱间距通常不大于1200mm，中间加6+6钢化夹胶玻璃作为栏板，玻璃栏板增加美观效果的同时，也受到较大的风压，长时间风压作用后，必然会出现松动现象，将成为重大安全隐。如果采用在原立柱位置增加斜撑或者在两立柱中间增加立柱的方式，虽然也能达到加固的效果，但是将会较大的改变原栏板的布置，影响连廊栏杆所处位置空间的使用及美观。

技术实现要素：

本实用新型的目的是提供一种栏杆或栏板的加固结构，在解决栏杆稳固性问题的前提下，同时解决现有防护栏杆加固施工技术影响栏杆所处位置空间使用和美观效果的技术问题。

为实现上述目的，本实用新型采用如下技术方案：

一种栏杆或栏板的加固结构，包括立柱、横杆和栏板，所述立柱间隔设置，根部插入结构楼体上的固定基坑内进行固定，所述横杆包括上横杆和下横杆，分别设于立柱的顶部和底部，所述栏板嵌设于立柱和横杆围成的框格内，其特征在于：所述立柱包括前后并排设置的两根立柱，分别为立柱一和立柱二，所述立柱一和立柱二紧贴设置并点焊固定；所述固定基坑的底部设有预埋铁板，所述预埋铁板通过膨胀螺栓与底部混凝土固定；所述立柱的底部垂直焊接在预埋铁板上；在所述固定基坑内、预埋铁板和至少一根立柱之间设有加强肋板；所述固定基坑的顶部设有盖板，所述盖板上设有立柱穿过用的预留孔。

进一步优选地，所述预埋铁板共有前后两块，分别为预埋铁板一和预埋铁板二，所述预埋铁板一对应立柱一设于防护栏杆的外侧面，所述预埋铁板二对应立柱二设于防护栏杆的内侧面。

进一步地，所述加强肋板设于预埋铁板二与立柱二之间，位于防护栏杆的内侧面，所述加强肋板为铁板加强肋板或钢筋。

进一步地，所述加强肋板通过焊接的方式同预埋铁板二和立柱二固定。

进一步地，所述立柱一和立柱二是20×50×2mm方管。

此外，还包括用于夹固栏板的附加方管，所述附加方管成对设置在与立柱连接处栏板的两侧面上。

更加优选地，所述栏板是钢化夹胶玻璃。

与现有技术相比本实用新型具有以下特点和有益效果：

本实用新型采用与原材质同型号同规格的材料设立附加立杆，与原栏板结构融为一体，无突兀感，大方美观，空间占用少，更好的维护了原建筑结构使用功能，更好的满足施工需求，节省资源，使用效果良好。

本实用新型具有高效且安全可靠，安全适用等特点，有很好的推广和实用价值，广泛的推广应用后会产生良好的经济效益。

附图说明

图1是本实用新型一种栏杆或栏板的加固结构的结构示意图；

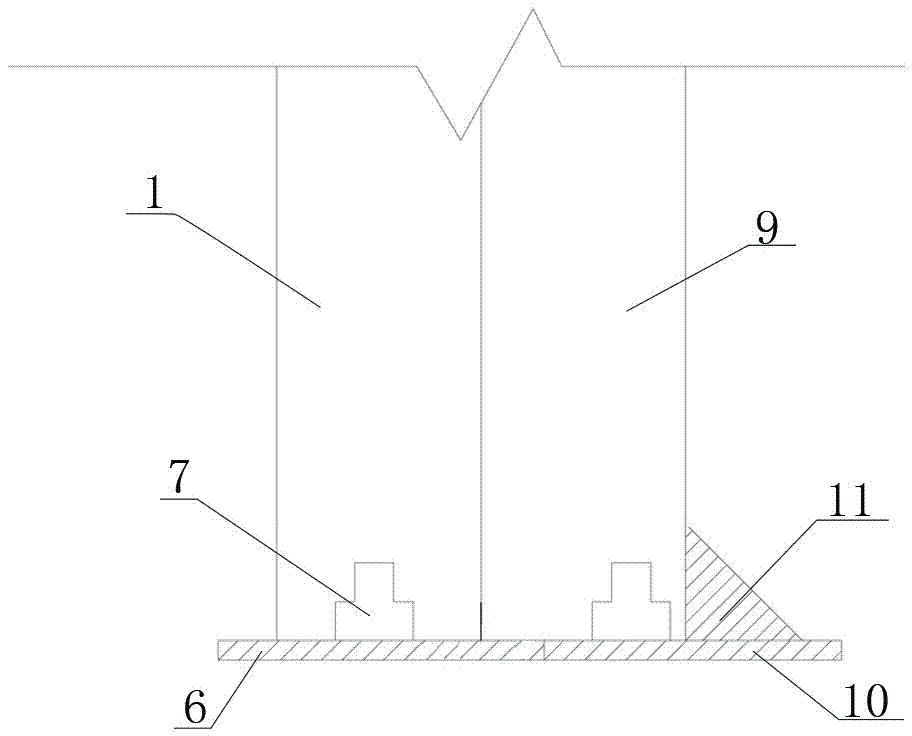

图2是本实用新型涉及的立柱一与立柱二的连接结构示意图；

图3是图2的俯视图。

附图标记：1-立柱一；2-横杆；3-栏板；4-结构楼体；5-固定基坑；6-预埋铁板一；7-膨胀螺栓；8-盖板；9-立柱二；10-预埋铁板二；11-加强肋板。

具体实施方式

为使本实用新型实现的技术手段、创新特征、达成目的与功效易于明白了解，下面结合附图对本实用新型进一步说明。

在此记载的实施例为本实用新型的特定的具体实施方式，用于说明本实用新型的构思，均是解释性和示例性的，不应解释为对本实用新型实施方式及本实用新型范围的限制。除在此记载的实施例外，本领域技术人员还能够基于本申请权利要求书和说明书所公开的内容采用显而易见的其它技术方案，这些技术方案包括采用对在此记载的实施例的做出任何显而易见的替换和修改的技术方案。

一种栏杆或栏板的加固结构，如图1所示，包括立柱、横杆2和栏板3，立柱间隔设置，根部插入结构楼体4上的固定基坑5内进行固定，横杆2包括上横杆和下横杆，分别设于立柱的顶部和底部，栏板3嵌设于立柱和横杆2围成的框格内，还包括用于夹固栏板3的附加方管，附加方管成对设置在与立柱连接处栏板3的两侧面上，栏板3是钢化夹胶玻璃，立柱包括前后并排设置的两根立柱，分别为立柱一1和立柱二9，立柱一1和立柱二9是20mm×50mm×2mm方管，立柱一1和立柱二9紧贴设置并点焊固定；固定基坑5的底部设有预埋铁板，预埋铁板通过膨胀螺栓7与底部混凝土固定，膨胀螺栓7是M10×100膨胀螺栓；立柱的底部垂直焊接在预埋铁板上；在固定基坑5内、预埋铁板和至少一根立柱之间设有加强肋板11；固定基坑5的顶部设有盖板8，盖板8上设有立柱穿过用的预留孔，盖板8是150mm×150mm×2mm的不锈钢盖板。如图2和3所示，预埋铁板共有前后两块，分别为预埋铁板一6和预埋铁板二10，均是120mm×80mm×5mm的铁板。预埋铁板一6对应立柱一1设于防护栏杆的外侧面，预埋铁板二10对应立柱二9设于防护栏杆的内侧面。加强肋板11设于预埋铁板二10与立柱二9之间，位于防护栏杆的内侧面，加强肋板11为铁板加强肋板或钢筋，铁板加强肋板是30mm×30mm×5mm的铁板加强肋板。加强肋板11通过焊接的方式同预埋铁板二10和立柱二9固定。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
