隔音板结构的制作方法

本实用新型涉及隔音板材领域，特别涉及隔音板结构。

背景技术：

随着社会的不断发展，环境污染也日趋严重，污染也区域多样化，其中噪音污染也属于污染的一种，目前人们的建筑方面也采用了很多具有隔音效果的板材，例如公告号为CN202627305U的中国专利公开了一种复合隔音板，包括墙板外层、墙板夹层和墙板内层，其特征是墙板外层采用2.0mm厚的国标冷轧钢板，墙板夹层选用0.6mm厚的冷轧网孔板，墙板内层从内到外依次由Rockwool板层、环保吸音棉层、中密度板层和阻燃玻璃网布层组合。其达到防火、耐温、防潮、降噪的效果，防护效果更佳。

但是在使用的过程中板材难免会出现表面破损的情况，而出现这样的情况时通常需要对整个板材进行更换，导致其内部吸音棉的浪费，造成多余的浪费。

技术实现要素：

本实用新型的目的在于提供一种隔音板结构，具有能够减少多余浪费的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种隔音板结构，包括板体，所述板体内设置有吸音棉，所述吸音棉外设置有网框，所述板体的一侧开设有供网框抽出的出口。

通过在吸音棉的外侧设置网框，从而在遇到板体表面破损需要更换时，可以在出口处将网框抽出，此时即将网框内的吸音棉抽出，实现对吸音棉的回收利用，减少不必要的浪费，另外在使用过程中网框还能对吸音棉起到保护的作用，减少吸音棉出现破损的情况。

本实用新型进一步设置：所述网框包括均匀分布的开孔，所述吸音棉的表面均匀凸设有凸起，所述凸起与网框的开孔配合。

通过凸起与开孔的配合能够增加吸音棉与网框的连接稳固性，从而在抽出网框时也能更加全面的带动吸音棉一起被抽出，减轻吸音棉的变形情况。

本实用新型进一步设置：所述吸音棉设置有多层，所述吸音棉上开设有若干个吸音孔，相邻吸音棉上的吸音孔错位设置，并在所述吸音棉的表面设置有连通错位设置吸音孔的连通槽。

首先吸音孔能够起到消音的作用，在声波的传递过程中其穿过吸音孔摩擦转变成热能，有效降低声波的传递，起到降低噪音的效果，进一步通过设置多层的吸音棉且彼此之间的吸音孔错位设置并通过连通槽连通，从而能够延长声波在吸音孔内的行程，能够更多的转变成热能，降噪的效果更加显著。

本实用新型进一步设置：所述吸音棉一侧设置有凸块，另一侧设置有与凸块配合的凹槽。

通过凸块与凹槽的配合实现吸音棉彼此间的连接，使得多次吸音棉能够形成整体性，在将其抽出时，各个吸音棉均能同步的被一起抽出。

本实用新型进一步设置：所述板体为石膏板。

石膏板具有质轻强度高的特性，同时其还具有良好的隔音防火等优点，从而在经过吸音棉消音后的声波能够在被石膏板所阻隔，实现更好的隔音效果，减轻对于人们的噪音污染。

本实用新型进一步设置：所述板体的表面设置有PE膜防水卷材。

PE膜防水卷材具有机械强度高、耐老化、抗穿刺性强、摩擦系数大、柔韧、耐腐蚀等特点，更重要的是其具有非常好的防水及防渗特性，从而使得水分难以进入到板材内部，能够对石膏板以及吸音棉起到良好的保护作用。

本实用新型进一步设置：所述板体内嵌有玻璃纤维。

玻璃纤维耐高温、不燃、抗腐、隔热的优点，从而将其嵌在石膏板能够进一步提高石膏板的综合性能。

附图说明

图1是本实施例的剖视图；

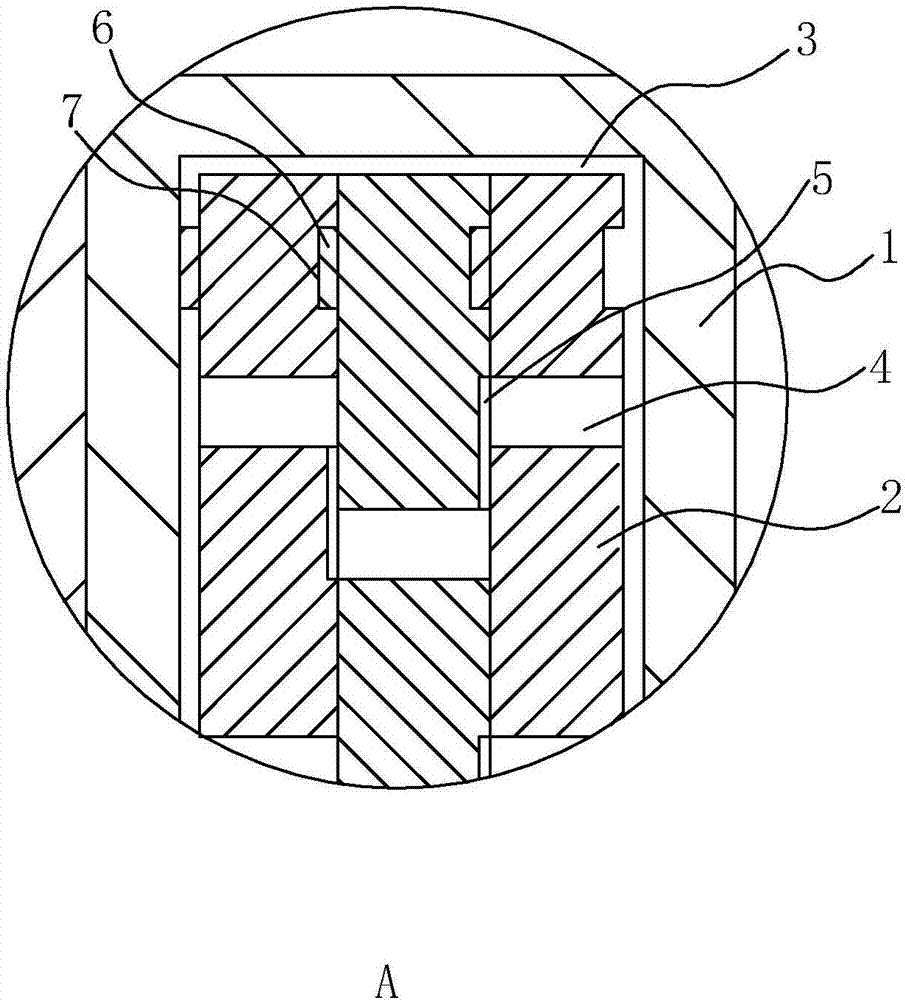

图2是图1中A处的放大图；

图3是本实施例中网框的正向视图。

附图标记：1、板体；2、吸音棉；3、网框；4、吸音孔；5、连通槽；6、凸块；7、凹槽；8、PE膜防水卷材；9、开孔；10、凸起。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

一种隔音板结构，如图1和图2所示，包括板体1，在板体1内设置有腔室，并在该腔室内设置有多层的吸音棉2，同时在吸音棉2外框设有网框3，并在板体1的一侧开设有供网框3抽出的出口（图中未示出），吸音棉2上开设有均匀分布的吸音孔4，通过在板体1内设置吸音棉2，吸音孔4能够起到消音的作用，在声波的传递过程中其穿过吸音孔4摩擦转变成热能，有效降低声波的传递，起到降低噪音的效果，从而能够有效降噪，降低噪音对人们生活的影响，在遇到板体1表面破损需要更换时，可以在出口处将网框3抽出，此时即将网框3内的吸音棉2抽出，实现对吸音棉2的回收利用，减少不必要的浪费，另外在使用过程中网框3还能对吸音棉2起到保护的作用，减少吸音棉2出现破损的情况。

为了进一步提高消音的效果，相邻吸音棉2上的吸音孔4错位设置，并在吸音棉2的表面开设有连通相邻吸音孔4的连通槽5，从而能够延长声波在吸音孔4内的行程，能够更多的转变成热能，降噪的效果更加显著。

而且在吸音棉2一侧设置有凸块6，另一侧设置有与凸块6配合的凹槽7，通过凸块6与凹槽7的配合实现吸音棉2彼此间的连接，使得多次吸音棉2能够形成整体性，在将其抽出时，各个吸音棉2均能同步的被一起抽出。

该板体1为石膏板，石膏板具有质轻强度高的特性，同时其还具有良好的隔音防火等优点，从而在经过吸音棉2消音后的声波能够在被石膏板所阻隔，实现更好的隔音效果，减轻对于人们的噪音污染，同时在石膏板内嵌有玻璃纤维，玻璃纤维耐高温、不燃、抗腐、隔热的优点，从而将其嵌在石膏板能够进一步提高石膏板的综合性能。

另外在板体1的表面设置有PE膜防水卷材8，PE膜防水卷材8具有机械强度高、耐老化、抗穿刺性强、摩擦系数大、柔韧、耐腐蚀等特点，更重要的是其具有非常好的防水及防渗特性，从而使得水分难以进入到板材内部，能够对石膏板以及吸音棉2起到良好的保护作用。

如图3所示，网框3包括均匀分布的开孔9，吸音棉2的表面均匀凸设有凸起10，凸起10与网框3的开孔9配合，通过凸起10与开孔9的配合能够增加吸音棉2与网框3的连接稳固性，从而在抽出网框3时也能更加全面的带动吸音棉2一起被抽出，减轻吸音棉2的变形情况。
