一种室内楼地面变形缝装饰装置的制作方法

本实用新型涉及装饰技术领域，具体为一种室内楼地面变形缝装饰装置。

背景技术：

建筑装饰楼地面变形缝装饰方法各异，有简单的留置缝隙打胶处理，有简易的镀锌铁皮做成一种构造遮挡，还有特定厂家提供的设备安装处理等等，以上传统做法遮挡时间短，容易下沉达不到装饰效果，厂家提供的特殊设备维修成本高，且不便于调整装饰件的大小，为此，提出一种室内楼地面变形缝装饰装置。

技术实现要素：

本实用新型的目的在于提供一种室内楼地面变形缝装饰装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种室内楼地面变形缝装饰装置，包括支撑板、第一顶板和第二顶板，所述支撑板的顶部通过第二螺栓连接有支撑块，所述支撑块的顶部设有螺纹筒，所述螺纹筒的内部贯穿有螺纹孔，所述螺纹孔的内部左右两侧均连接有螺纹杆，所述螺纹杆的外端焊接在连接块的外侧，所述连接块连接有第一螺栓，所述第一顶板和第二顶板的底部均设有螺纹套筒，所述第一螺栓螺纹连接于螺纹套筒的内腔，所述第一顶板和第二顶板的顶部通过胶水粘贴有装饰板。

优选的，所述支撑板的左右两侧均通过第三螺栓与混凝土楼板相连接。

优选的，所述第三螺栓等距分布在支撑板的左右两侧，且第三螺栓的数量不少于十个。

优选的，所述螺纹筒的数量不少于五个，且螺纹筒为等距设置。

优选的，所述第一顶板的右侧设有滑杆，所述第二顶板的左侧设有与滑杆相匹配的滑槽，所述滑杆插入于滑槽的内部。

优选的，所述滑杆的数量不少于五个，且滑杆为等距设置。

与现有技术相比，本实用新型的有益效果是：该装饰结构通过第一顶板和第二顶板的设置，使得该装饰结构能够适应不同宽度的地面变形缝隙，通过胶水将装饰板粘贴在第一顶板和第二顶板的顶部，方便于装饰板的更换。

附图说明

图1为本实用新型结构示意图；

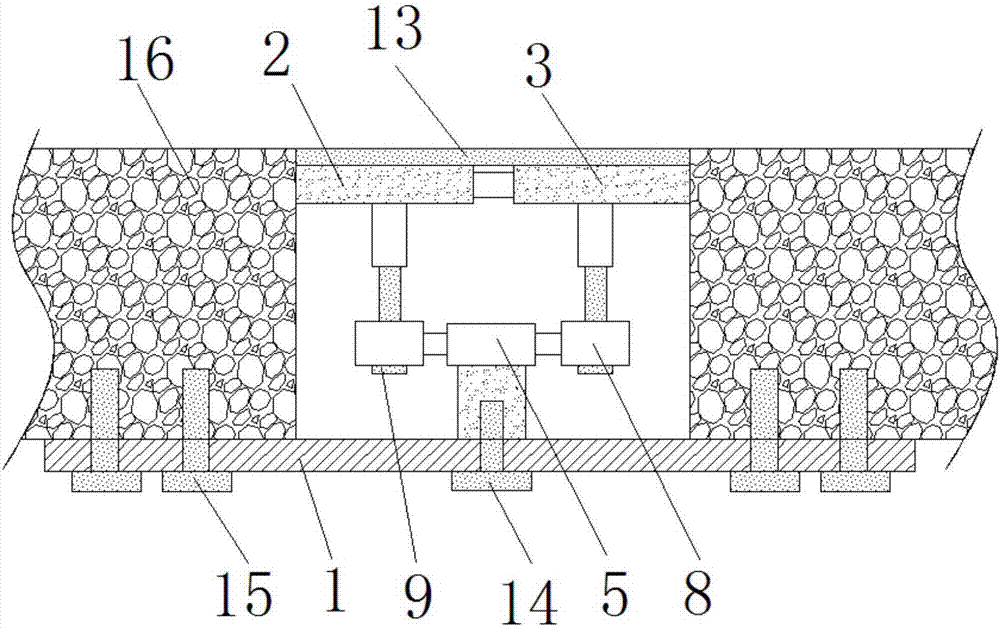

图2为本实用新型剖视结构示意图；

图3为本实用新型第二顶板结构示意图。

图中：1支撑板、2第一顶板、3第二顶板、4支撑块、5螺纹筒、6螺纹孔、7螺纹杆、8连接块、9第一螺栓、10螺纹套筒、11滑杆、12滑槽、13装饰板、14第二螺栓、15第三螺栓、16混凝土楼板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种室内楼地面变形缝装饰装置，包括支撑板1、第一顶板2和第二顶板3，所述支撑板1的顶部通过第二螺栓14连接有支撑块4，所述支撑块4的顶部设有螺纹筒5，所述螺纹筒5的内部贯穿有螺纹孔6，所述螺纹孔6的内部左右两侧均连接有螺纹杆7，所述螺纹杆7的外端焊接在连接块8的外侧，所述连接块8连接有第一螺栓9，所述第一顶板2和第二顶板3的底部均设有螺纹套筒10，所述第一螺栓9螺纹连接于螺纹套筒10的内腔，所述第一顶板2和第二顶板3的顶部通过胶水粘贴有装饰板13。

进一步的，所述支撑板1的左右两侧均通过第三螺栓15与混凝土楼板16相连接，用于将支撑板1固定在混凝土楼板16上。

进一步的，所述第三螺栓15等距分布在支撑板1的左右两侧，且第三螺栓15的数量不少于十个，使得支撑板1的安装更稳固。

进一步的，所述螺纹筒5的数量不少于五个，且螺纹筒5为等距设置，使得第一顶板2和第二顶板3的连接更稳定。

进一步的，所述第一顶板2的右侧设有滑杆11，所述第二顶板3的左侧设有与滑杆11相匹配的滑槽12，所述滑杆11插入于滑槽12的内部，防止第一顶板2和第二顶板3松动。

进一步的，所述滑杆11的数量不少于五个，且滑杆11为等距设置，使得第一顶板2和第二顶板3的连接更稳定。

具体的，使用时，通过滑杆11插入滑槽12内，使得第一顶板2和第二顶板3连接起来，然后将第一顶板2和第二顶板3卡在变形缝隙中，使得第一顶板2和第二顶板3的两侧与缝隙边缘相接，然后将螺纹杆7旋进螺纹孔6内，使得第一螺栓9能够旋进螺纹套筒10内，然后通过第二螺栓14将支撑板1与支撑块4相连接，再通过第三螺栓15将支撑板1安装在混凝土楼板16上，最后通过胶水将装饰板13粘贴在第一顶板2和第二顶板3的顶部。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
