一种可缩短入出库等待时间的圆形井坑式立体车库的制作方法

本实用新型涉及到一种圆形井坑式立体车库，特别涉及到一种可缩短等待入出库时间的圆形井坑式立体车库。

背景技术：

圆形井坑式立体车库是一种圆形的垂直升降类的立体车库，因其占地面积小、停车位置多、系统安全性好和可靠性高，受到人们的喜好。特别是一些停车特别困难的老旧住宅小区，地面没有足够的空间来建造立体车库，此外，立体车库也会在一定程度上影响居民的采光。而圆形井坑式立体车库可减少地面实际占地面积，不影响现有建筑物的采光。圆形井坑式立体车库的中央位置一般配备有可360度旋转的升降机，升降机升高到最高位置时与地面齐平，待存放车辆驶上升降机平台后，升降机下降，将车辆送到地面下的呈圆环布置的多层立体车库的对应位置，存取等待交车位均设置在升降机平台上，由于驾驶人员有时需要搬运车上物品或处理车内事务，会造成车辆在存取等待交车位上耗时长，影响到了车库的存取车效率，同时升降机的升降还对交车人员的安全构成威胁。

技术实现要素：

本实用新型提供了一种可缩短入出库等待时间的圆形井坑式立体车库，解决了现有的圆形井坑式立体车库存在的车辆在存取等待交车位上耗时长的技术问题。

本实用新型是通过以下技术方案解决以上技术问题的：

一种可缩短入出库等待时间的圆形井坑式立体车库，包括在地面下方设置的圆形井坑式存放车竖井，在圆形井坑式存放车竖井的正中央设置有可360度旋转的升降机，在可360度旋转的升降机一侧的地面上分别设置有存车等待交车位和取车等待交车位，在可360度旋转的升降机、存车等待交车位和取车等待交车位的正上方设置有遮雨棚，在可360度旋转的升降机的停车台上与取车等待交车位之间设置有存取车机器人。

存车等待交车位与取车等待交车位是相邻并呈扇形设置的，存车等待交车位和取车等待交车位均设置有2个或2个以上。

本实用新型避免了由于存取车司机在交车位上的延误而导致存取车时间延长的现象发生，并降低了升降机对交车人员人身安全的影响程度。

附图说明

图1是本实用新型在俯视方向上的结构示意图；

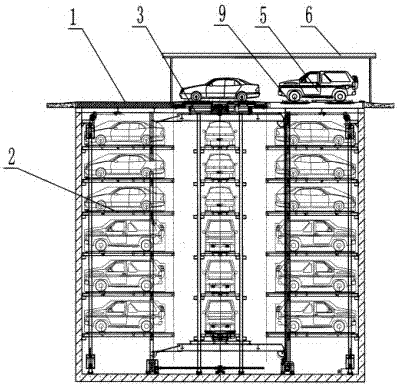

图2是图1中的A-A向剖视图。

具体实施方式

下面结合附图对本实用新型进行详细说明：

一种可缩短入出库等待时间的圆形井坑式立体车库，包括在地面1下方设置的圆形井坑式存放车竖井2，在圆形井坑式存放车竖井2的正中央设置有可360度旋转的升降机3，在可360度旋转的升降机3一侧的地面1上分别设置有存车等待交车位4和取车等待交车位5，在可360度旋转的升降机3、存车等待交车位4和取车等待交车位5的正上方设置有遮雨棚6；存取车机器人9承担起了在可360度旋转的升降机3的停车台与取车等待交车位5或存车等待交车位4之间的转移工作。

存车等待交车位4与取车等待交车位5是相邻并呈扇形设置的，存车等待交车位4和取车等待交车位5均设置有2个或2个以上；在地面上设置的交车取车位可置于一个存取车室中，在该存取车室外可规划出交车路线和取车路线，预存车辆7可沿规划出的交车路线进行存车，取出车辆8可沿规划出的取车路线驶离车库。
