一种保暖隔热型彩钢瓦的制作方法

本实用新型涉及一种彩钢瓦，具体为一种保暖隔热型彩钢瓦，属于钢构技术领域。

背景技术：

彩钢瓦又称彩色压型瓦，是采用彩色涂层钢板，经辊压冷弯成各种波型的压型板，它适用于工业与民用建筑、仓库、特种建筑、大跨度钢结构房屋的屋面、墙面以及内外墙装饰等，具有质轻、高强、色泽丰富、施工方便快捷、抗震、防火、防雨、寿命长、免维护等特点，现已被广泛推广应用，而如今最常用的就是工厂生产车间，还有施工工地都会使用彩钢瓦去搭建临时住所，而传统的彩钢瓦保温隔热性差，在天气冷时由于在室外，所以比较冷，需要保暖，而在天气热时太阳晒的又非常热，让人很是煎熬，而且其隔音效果也不好，而且各个瓦在连接以及安装时都需要另外打孔进行安装，增加工作的程序而耽误安装时间。

技术实现要素：

本实用新型提出一种保暖隔热型彩钢瓦，解决了现有技术中保温隔热性差，隔音效果不好，安装和连接不方便的问题，使其保温隔热效性好，隔音效果好，安装和连接更方便。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种保暖隔热型彩钢瓦，包括瓦体，所述瓦体的顶端均匀锻制有多个瓦楞，所述瓦体内部的顶端锻制有玻璃钢板，所述玻璃钢板的底部固定设有反光层，所述反光层的底部压制有隔热网，所述隔热网的底部压制有泡沫板，所述泡沫板的底部固定锻压有中心钢板，所述中心钢板的底部填充有隔音棉，所述隔音棉的底部固定锻压有表层钢板，穿过所述表层钢板内部并与隔音棉连接开设有消音孔，所述表层钢板的底部表面开有与瓦楞相对应的凹陷，所述瓦楞和凹陷上均固定安置有磁铁，所述瓦楞的表面均匀开设有多个预留孔。

作为本实用新型的一种优选技术方案，所述预留孔的孔径小于安装用螺钉的直径。

作为本实用新型的一种优选技术方案，所述瓦楞上的所述磁铁与所述凹陷上的所述磁铁的磁性相反。

作为本实用新型的一种优选技术方案，所述消音孔的孔径为2mm至3mm。

作为本实用新型的一种优选技术方案，所述表层钢板底部的表面涂有防水材料层。

本实用新型所达到的有益效果是：通过设有反光层和隔热网来将太阳光反射回去，减少热量的吸收，并且再通过隔热网吸收少量的热量，通过设有泡沫板来进行保暖，通过设有隔音棉和消音孔来增强彩钢瓦的隔音效果，通过设有磁铁有利于在运输时叠在一起的彩钢瓦更稳定，且方便安装时的固定，通过设有预留孔方便安装打孔。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的结构示意图；

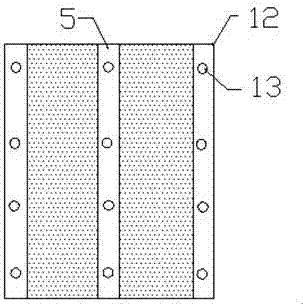

图2是本实用新型的俯视图；

图中：1、泡沫板；2、表层钢板；3、玻璃钢板；4、反光层；5、瓦楞；6、磁铁；7、凹陷；8、消音孔；9、隔热网；10、中心钢板；11、隔音棉；12、瓦体；13、预留孔。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-2所示，本实用新型提供一种保暖隔热型彩钢瓦，包括瓦体12，瓦体12的顶端均匀锻制有多个瓦楞5，瓦体12内部的顶端锻制有玻璃钢板3，玻璃钢板3的底部固定设有反光层4，反光层4的底部压制有隔热网9，隔热网9的底部压制有泡沫板1，泡沫板1的底部固定锻压有中心钢板10，中心钢板10的底部填充有隔音棉11，隔音棉11的底部固定锻压有表层钢板2，穿过表层钢板2内部并与隔音棉11连接开设有消音孔8，表层钢板2的底部表面开有与瓦楞5相对应的凹陷7，瓦楞5和凹陷7上均固定安置有磁铁6，瓦楞5的表面均匀开设有多个预留孔13。

进一步的，预留孔13的孔径小于安装用螺钉的直径，方便打孔并且使螺钉能够与所打的孔紧紧卡在一起，瓦楞5上的磁铁6与凹陷7上的磁铁6的磁性相反，磁性相反有利于两者相互吸引，从而使瓦楞5很好的贴合在凹陷7内，消音孔8的孔径为2mm至3mm，使其大小较为合适的进行消音；表层钢板2底部的表面涂有防水材料层，防止彩钢瓦内部进水。

该种保暖隔热型彩钢瓦，在运输中一般都是通过将瓦楞5卡在凹陷7内，然后将彩钢瓦叠加在一起，正好瓦楞5和凹陷7上的磁铁6相互吸引，使其在运输过程中更加稳固，挡在进行安装使用时，首先通过一块彩钢瓦的瓦楞5与另一块彩钢瓦的凹陷7连接在一起并且通过预留孔13进行打孔，然后用螺钉固定起来即可，在使用的过程中，在天气较热的夏季反光层4会通过玻璃钢板3使太阳光大部分被反射，从而减少了热量的吸收，少量的热量则被隔热网9所吸收，从而减少热量而声音会通过消音孔8被隔音棉11所吸收，从而达到消音的效果，而中心钢板10和表层钢板2的设置都是为了使彩钢瓦更加坚固一些，防碰撞防折弯。

本实用新型的优点在于，解决了现有技术中保温隔热性差，隔音效果不好，安装和连接不方便的问题，使其保温隔热效性好，隔音效果好，安装和连接更方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
