高原专用箱式房屋的制作方法

本实用新型涉及一种高原专用箱式房屋。

背景技术：

箱式房屋是一种可方便快捷地进行组装和拆装的全新概念的环保经济型房屋。但现有技术中的箱式房屋的保温性能不好，使用于高原这种外界温度变化急速的场合时，室内温度难以保持稳定。同时，现有技术中的箱式房屋直接设置于高原环境中时，箱式房屋中的居住者易受室内气压影响而出现高原反应。

技术实现要素：

本实用新型的目的在于提供一种高原专用箱式房屋以解决现有技术中的箱式房屋不能满足高原环境的使用需求的问题。

为实现上述目的，本实用新型的高原专用箱式房屋采取的技术方案为：

高原专用箱式房屋，包括房屋本体，房屋本体上设置有用于向房屋本体内供氧的制氧装置，房屋本体内部设置有用于向房屋本体内供暖的取暖设备，房屋本体上还设置有用于向取暖设备供热的第一太阳能采集板。

所述房屋本体包括由多个基体板可拆卸地拼装成的屋顶和墙面，所述第一太阳能采集板设置于屋顶上；房屋本体内部还设置有洗浴设备，墙面上设置有用于向洗浴设备供热的第二太阳能采集板。

第一太阳能采集板包括用于存水的热水管，所述取暖设备包括与热水管的出口相连通的取暖管道、用于存储热水的储水罐及用于促进水流流动的循环泵，热水管、取暖管道及储水罐一起组成了取暖回路，取暖回路上设置有用于控制第一太阳能采集板工作状态的控制器及用于将取暖回路中热量散发至房屋本体内的散热器。

所述第一太阳能采集板前低后高地倾斜设置。

取暖回路上还设置有用于将取暖回路中的气体排出的排气阀，所述排气阀设置于所述第一太阳能采集板的后侧。

所述制氧装置设置于屋顶上且位于所述第一太阳能采集板的后侧。

组成墙面的所述基体板包括无冷桥保温复合板与所述第二太阳能采集板，所述第二太阳能采集板夹设于相邻两块无冷桥保温复合板之间。

所述第二太阳能采集板位于房屋本体的前侧墙面上，前侧墙面上于第二太阳能采集板的上方设置有窗子。

本实用新型的有益效果如下：本实用新型的高原专用箱式房屋在房屋本体上设置有制氧装置和太阳能板，所以在高原环境中使用时，通过制氧装置向房屋本体内供氧即可使房屋本体内的氧气含量达标，避免房内居住者出现高原反应。同时房屋本体上设置的第一太阳能采集板用于向房屋本体内的取暖设备供热，在外界温度变化较低时，开通取暖设备即可保持室内温度适宜，使箱式房屋更为宜居。

附图说明

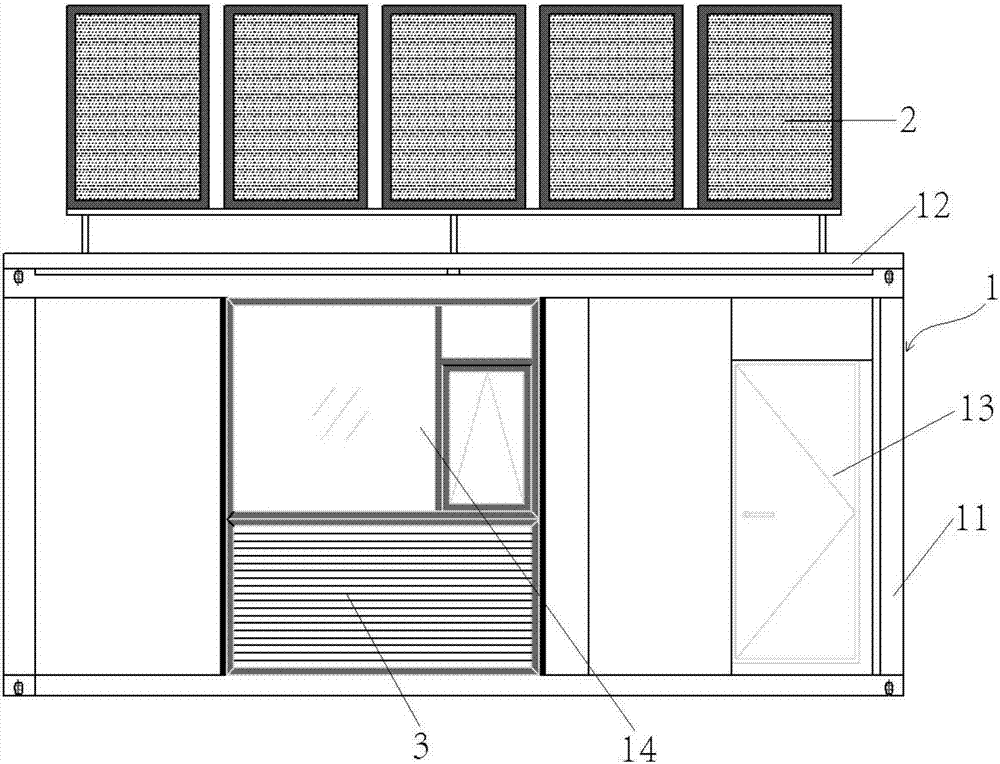

图1为本实用新型的高原专用箱式房屋的一个实施例的正视图；

图2为图1的左视图；

图3为图1的右视图；

图4为图1中供暖装置的原理结构图；

图5为图1去除房顶之后的俯视图。

具体实施方式

本实用新型的高原专用箱式房屋的具体结构如图1～图5所示，包括具有墙面11和屋顶12的房屋本体1，墙面11和屋顶12均由多块基体板拼装而成。房屋本体内设置有洗浴设备4及向房屋本体内供暖的取暖设备5，屋顶12上设置有用于向取暖设备5供热的第一太阳能采集板2及用于向室内供氧的制氧装置6，前侧墙面11上设置有用于向洗浴设备4供热的第二太阳能采集板3。制氧装置6设置于第一太阳能采集板2的后侧，用于向室内供氧以使得室内含氧量满足人体所需，这可避免室内居住者出现高原反应。同时，制氧装置还能作为输氧设备给人体输氧。

房屋本体1的前侧墙面上错开第二太阳能采集板3地设置有入户门13。组成墙面11的基体板包括无冷桥保温复合板和第二太阳能采集板3，第二太阳能采集板3作为墙面的一部分夹设于相邻两块无冷桥保温复合板之间。第二太阳能采集板3的高度低于墙面11的高度，前侧墙面11上位于第二太阳能采集板3上方的部分设置为窗子14。第二太阳能采集板3充当一部分墙面的设置形式，在减化房屋本体1的安装结构的同时，也有利于吸收外界太阳辐射，避免室内温度过高。

房屋本体1内还设有照明装置及用于向照明装置供电的照明配电，房屋本体1的墙面11内侧上设置有多组插座以利于照明配电的接入。在照明配电接入时，只需要使用导线连接外电源及相应的插座即可。

第一太阳能采集板2前低后高地倾斜设置于屋顶12上，具体包括热水管及设置于热水管上侧以加热热水管中热水的集热器，取暖设备5包括端部与热水管中热水出口连通的取暖管道51及用于存储热水的储水罐52，热水管、取暖管道51及储水罐52一起组成了用于向房屋本体1内供暖的取暖回路。取暖回路上于第一太阳能采集板2的后侧设置有用于将取暖回路中的气体排出的排气阀53，取暖回路上还设置有用于促进热水在取暖回路内循环流动的循环泵54及用于对取暖器的工作状态及工作模式进行控制的控制器55。为加强向室内供暖效果，取暖回路上设置有用于取暖回路中热水的热量向外散发的散热器56。当室内温度较低而需要供暖时，打开循环泵54使热水在取暖回路内循环并流经散热器即可向室内供暖。

为优化室内布局，使室内可用面积充足，取暖设备5中的散热器56、制氧装置6的室内部分的室内机61、储水罐52及洗浴设备4集中设置于房屋本体1的一侧。

第一太阳能采集板2与制氧装置6的设置形式，在保证箱式房屋外观整齐的同时，也避免了制氧装置6遮挡第一太阳能采集板2而影响其集热效率。

取暖设备5与洗浴设备4由不同的两个太阳能采集板供热，所以可根据实际需要选择性地开启不同的太阳能采集板。如，在外界温度较高时，可关闭第一太阳能采集板。在不需要洗浴时，可关闭第二太阳能采集板。

在其他实施例中，排气阀也可省去，只是此时取暖回路的供暖效果会受到一定影响；墙面也可以只由无冷桥保温复合板拼装而成，此时可将第二太阳能采集板安装在无冷桥保温复合板的外侧；制氧装置也可以设置于第一太阳能采集板的前方或侧方，只是在这种情况下制氧装置可能遮挡部分第一太阳能采集板而影响其集热效率。
