一种可更换耐磨块的耐磨PVC地板的制作方法

本实用新型涉及PVC地板的生产加工技术领域，更具体地说，涉及一种可更换耐磨块的耐磨PVC地板。

背景技术：

随着社会的发展，地板的种类也越来越多，尤其是PVC复合地板需求量越来越大，主要在工厂地板、仓库地板、车间地板、维修厂地板、水电厂地面处理、控制房地面装修、发电厂、厂房地板、商务地面空间、展览等多领域使用。其价格便宜，种类繁多，功能多样，受到广大消费者的认可，但是复合地板的缺点也很显著，例如具有一定功能，如耐磨、防水功能的PVC地板，多为层状结构复合而成，这些层状结构多为粘贴的形式复合，造成复合地板的使用寿命短，只能整块PVC地板翻起再重装，维护费用大。此外，这种层状结构在潮湿天气，容易吸水，复合地板受潮严重，会导致企口裂缝后，易藏污纳垢，且不易清沽，表面耐磨层脱落。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种可更换耐磨块的耐磨PVC地板，本方案通过以可拆卸的方式将耐磨块安装在PVC基板上，改变了传统的粘贴方式复合耐磨层，当耐磨块被磨损后，只需更换耐磨块即可，降低维护成本。

本实用新型解决其技术问题所采用的技术方案是：提供一种可更换耐磨块的耐磨PVC地板，包括PVC基板、若干块以可拆卸方式固定在PVC基板上表面的第一耐磨块和第二耐磨块；第一耐磨块与第二耐磨块呈三角形，第一耐磨块与第二耐磨块的底边分别与PVC基板的侧边平行，第一耐磨块的一角与第二耐磨块的一角相对，且两者具有间距；所述PVC基板上表面凹设有若干个三角形的第一凹槽和第二凹槽；所述第一耐磨块与第二耐磨块上均开设有固定孔；所述第一耐磨块通过紧固件固定安装在第一凹槽内，第二耐磨块通过紧固件固定安装在第二凹槽内；所述紧固件分别暗藏在第一耐磨块与第二耐磨块的固定孔内；通过松开紧固件以更换第一耐磨块与第二耐磨块。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述紧固件为螺钉，所述固定孔内设有与螺钉螺牙匹配的内螺牙。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，该耐磨PVC地板还包括设置在PVC基板两侧的防水密封件；所述PVC基板的一侧设有榫槽，另一侧设有榫头；所述防水密封件为弹性密封条，该弹性密封条设置在榫槽和榫头上方区域。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述弹性密封条为塑胶件或橡胶件。安装使用时，同规格的PVC地板榫槽和榫头相嵌拼合，弹性密封条如橡胶件或塑胶件可密封地板拼合接缝间隙，有效防止水分从地板周边渗入。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述弹性密封条通过粘胶剂粘连在PVC基板上。通过粘胶剂将弹性密封条包裹在地板的周边，可强化地板周边边缘的耐磨强度，避免地板周边起翘。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述第一、二耐磨块上均设有多条相交的裂口。通过在第一、二耐磨块上设置多条相交的裂口，使耐磨块上多了一些允许耐磨块发生弹性形变被挤压缓冲的空间，增长耐磨块的使用寿命。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述第一、二耐磨块突出于PVC基板平面之上，第一、二耐磨块顶部至PVC基板平面之间的高度为0.5-2mm。通过设置第一、二耐磨块高于PVC基板平面，由于耐磨块的耐磨性能，有效保护PVC基板免受刮花。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述第一、二耐磨块的表面还设置有防滑纹。防滑纹的设置为耐磨块提供一种新的防滑功能。

实施本实用新型的可更换耐磨块的耐磨PVC地板，具有以下有益效果：

本方案通过以可拆卸的方式将耐磨块安装在PVC基板上，改变了传统的粘贴方式复合耐磨层，当耐磨块被磨损后，只需更换耐磨块即可，降低维护成本。所述紧固件分别暗藏在第一耐磨块与第二耐磨块的固定孔内，有效防止紧固件外漏而绊倒行人，拆装方便，值得推广。

附图说明

下面将结合附图及实施例对本实用新型作进一步说明，附图中：

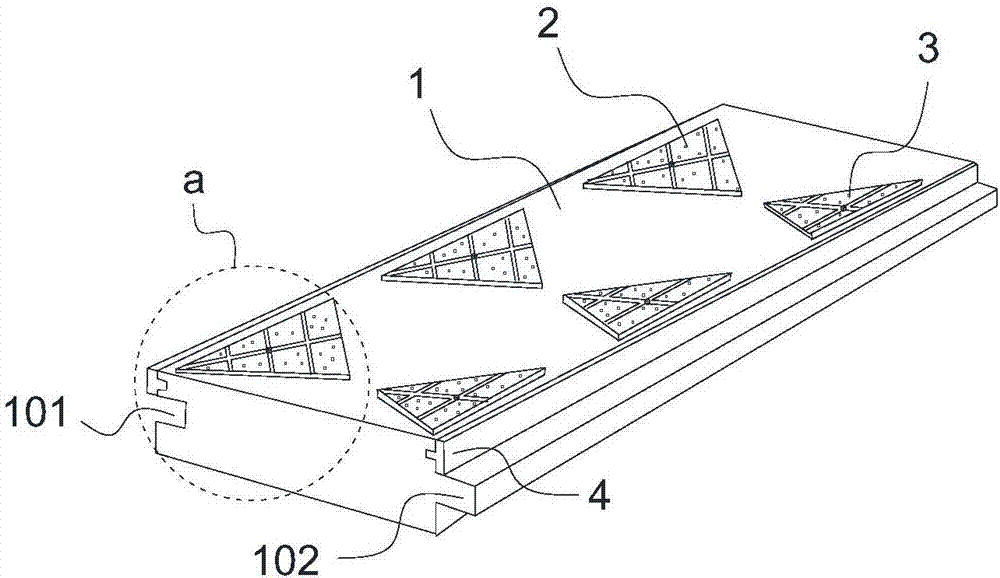

图1是本实用新型较佳实施例可更换耐磨块的耐磨PVC地板的立体结构示意图；

图2是图1中a区域的放大示意图；

图3是本实用新型较佳实施例可更换耐磨块的耐磨PVC地板的截面结构示意图；

附图标记为：1、PVC基板；101、榫槽；102、榫头；2、第一耐磨块；201、裂口；202、防滑纹；3、第二耐磨块；4、防水密封件；5、紧固件；H、第一、二耐磨块顶部至PVC基板平面之间的高度。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1-3所示，一种可更换耐磨块的耐磨PVC地板，包括PVC基板1、若干块以可拆卸方式固定在PVC基板上表面的第一耐磨块2和第二耐磨块3；第一耐磨块与第二耐磨块呈三角形，第一耐磨块与第二耐磨块的底边分别与PVC基板的侧边平行，第一耐磨块的一角与第二耐磨块的一角相对，且两者具有间距；所述PVC基板上表面凹设有若干个三角形的第一凹槽和第二凹槽；所述第一耐磨块与第二耐磨块上均开设有固定孔；所述第一耐磨块通过紧固件5固定安装在第一凹槽内，第二耐磨块通过紧固件固定安装在第二凹槽内；所述紧固件分别暗藏在第一耐磨块与第二耐磨块的固定孔内；通过松开紧固件以更换第一耐磨块与第二耐磨块。优选地，所述紧固件为螺钉，所述固定孔内设有与螺钉螺牙匹配的内螺牙。

作为本实用新型所述的可更换耐磨块的耐磨PVC地板进一步优选的方案，该耐磨PVC地板还包括设置在PVC基板两侧的防水密封件4；所述PVC基板的一侧设有榫槽101，另一侧设有榫头102；所述防水密封件为弹性密封条，该弹性密封条设置在榫槽和榫头上方区域。

其中，所述弹性密封条为塑胶件或橡胶件。安装使用时，同规格的PVC地板榫槽和榫头相嵌拼合，弹性密封条如橡胶件或塑胶件可密封地板拼合接缝间隙，有效防止水分从地板周边渗入。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述弹性密封条通过粘胶剂粘连在PVC基板上。通过粘胶剂将弹性密封条包裹在地板的周边，可强化地板周边边缘的耐磨强度，避免地板周边起翘。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述第一、二耐磨块上均设有多条相交的裂口201。通过在第一、二耐磨块上设置多条相交的裂口，使耐磨块上多了一些允许耐磨块发生弹性形变被挤压缓冲的空间，增长耐磨块的使用寿命。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述第一、二耐磨块突出于PVC基板平面之上，第一、二耐磨块顶部至PVC基板平面之间的高度H为0.5-2mm。通过设置第一、二耐磨块高于PVC基板平面，由于耐磨块的耐磨性能，有效保护PVC基板免受刮花。

本实用新型所述的可更换耐磨块的耐磨PVC地板，其中，所述第一、二耐磨块的表面还设置有防滑纹202。防滑纹的设置为耐磨块提供一种新的防滑功能。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
