一种建筑施工用室内喷涂装置的制作方法

本实用新型涉及喷涂设备技术领域，具体为一种建筑施工用室内喷涂装置。

背景技术：

喷涂通过喷枪或碟式雾化器，借助于压力或离心力，分散成均匀而微细的雾滴，施涂于被涂物表面的涂装方法。可分为空气喷涂、无空气喷涂、静电喷涂以及上述基本喷涂形式的各种派生的方式。

现有的喷涂装置在搅拌涂料时，一则多是工人手动搅拌涂料，人工手动搅拌涂料比较耗费时间，劳动强度大，且搅拌的不均匀，二则喷涂装置在喷涂的过程中，箱体内的涂料会随着时间逐渐沉淀，从而导致喷涂不均匀，进而影响了墙面喷涂的效果。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种建筑施工用室内喷涂装置，解决了现有的喷涂装置在搅拌涂料时，一则多是工人手动搅拌涂料，人工手动搅拌涂料比较耗费时间，劳动强度大，且搅拌的不均匀，二则喷涂装置在喷涂的过程中，箱体内的涂料会随着时间逐渐沉淀，从而导致喷涂不均匀，进而影响了墙面喷涂效果的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种建筑施工用室内喷涂装置，包括壳体，所述壳体的上表面和内壁的下表面均卡接有第一轴承，且两个第一轴承分别套接在第一转轴的表面和底端，所述第一转轴的顶端通过驱动装置与壳体的上表面固定连接，所述第一转轴的表面固定连接有若干个搅拌杆，且若干个搅拌杆均位于壳体内。

所述搅拌杆的表面固定连接有若干个搅拌叶，所述搅拌叶的正面开设有两个通孔，所述第一转轴表面的下方通过传动装置分别与两个第二转轴传动连接，所述第二转轴的表面固定连接有若干个旋转叶，且若干个旋转叶分别位于传动装置的上方和下方。

所述第二转轴的底端套接有第二轴承，所述第二轴承卡接在壳体内壁下表面的右侧，所述壳体的下表面固定连接有小推车，所述壳体的左侧面的下方设置有喷涂机构，所述喷涂机构固定连接在小推车上表面的左侧。

优选的，所述驱动装置包括电机，所述电机的输出轴固定连接在第一转轴的顶端，所述电机机身的左右两侧面分别固定连接在两个固定块的相对面，且两个固定块的下表面均固定连接在壳体的上表面。

优选的，所述传动装置包括主动轮，所述主动轮卡接在第一转轴表面的下方，所述主动轮通过履带与两个从动轮传动连接，且两个从动轮分别卡接在两个第二转轴的表面。

优选的，所述壳体上表面的左侧设置有进料斗，所述进料斗的形状为梯形。

优选的，所述通孔的直径为1厘米，且相邻两个搅拌叶之间的距离相等。

优选的，所述壳体左侧面的上方设置有电源，所述电源的左侧面设置有开关，所述电源的输出端通过导线与开关的输入端电连接，所述开关的输出端通过导线与电机的输入端电连接。

(三)有益效果

本实用新型的有益效果在于：

1、该建筑施工用室内喷涂装置，通过设置驱动装置、第一转轴、第一轴承、搅拌杆、搅拌叶、传动装置、第二转轴、旋转叶和第二轴承，当涂料放进壳体时，电机的输出轴旋转带动第一转轴旋转，第一转轴带动搅拌杆和搅拌叶旋转，同时第一转轴通过传动装置带动两个第二转轴和若干个旋转叶旋转，在搅拌杆、搅拌叶和若干个旋转叶旋转下，使得壳体内的涂料能够被搅拌均匀，当涂料搅拌好后，此时若干个搅拌叶旋转是防止壳体内底部的涂料沉淀，这样使得墙面的喷涂效果不会因为涂料沉淀而导致效果变差，且降低了工人的劳动强度。

2、该建筑施工用室内喷涂装置，通过设置通孔，在搅拌叶旋转的过程中，涂料遇水凝结成的块状涂料，会被搅拌叶上的通孔打碎，从而加快了搅拌涂料的效率，通过设置传动装置，第一转轴的上运动能够顺畅的传递到两个第二转轴上，从而保证了旋转叶能够同时对涂料进行搅拌和防止涂料沉淀。

3、该建筑施工用室内喷涂装置，通过设置小推车，从而方便了人们移动壳体和喷涂机构，使得人们通过喷头能够对墙面不同的位置进行喷涂，从而方便了人们操作喷涂机构，通过设置进料斗，工人能够方便的向壳体内添加涂料。

附图说明

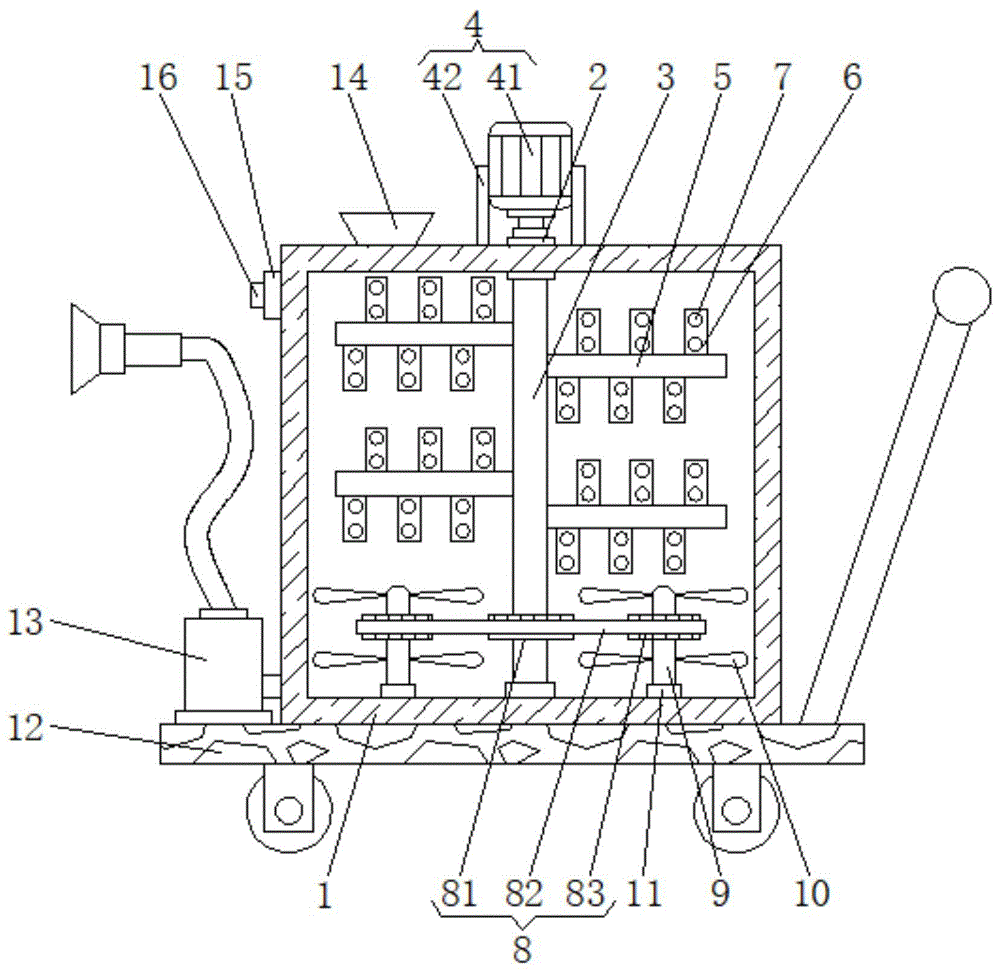

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型正视的结构示意图；

图3为本实用新型传动装置俯视的结构示意图。

图中：1壳体、2第一轴承、3第一转轴、4驱动装置、41电机、42固定块、5搅拌杆、6搅拌叶、7通孔、8传动装置、81主动轮、82履带、83从动轮、9第二转轴、10旋转叶、11第二轴承、12小推车、13喷涂机构、14进料斗、15电源、16开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种建筑施工用室内喷涂装置，包括壳体1，壳体1上表面的左侧设置有进料斗14，进料斗14的形状为梯形，通过设置进料斗14，工人能够方便的向壳体1内添加涂料，壳体1的上表面和内壁的下表面均卡接有第一轴承2，且两个第一轴承2分别套接在第一转轴3的表面和底端，第一转轴3的顶端通过驱动装置4与壳体1的上表面固定连接，驱动装置4包括电机41，电机41的输出轴固定连接在第一转轴3的顶端，电机41机身的左右两侧面分别固定连接在两个固定块42的相对面，且两个固定块42的下表面均固定连接在壳体1的上表面，通过设置驱动装置4，当涂料放进壳体1时，电机41的输出轴旋转带动第一转轴3旋转，第一转轴3带动搅拌杆5和搅拌叶6旋转，同时第一转轴3通过传动装置8带动两个第二转轴9和若干个旋转叶10旋转，在搅拌杆5、搅拌叶6和若干个旋转叶10旋转下，使得壳体1内的涂料能够被搅拌均匀，当涂料搅拌好后，此时若干个搅拌叶6旋转是防止壳体1内底部的涂料沉淀，这样使得墙面的喷涂效果不会因为涂料沉淀而导致效果变差，且降低了工人的劳动强度，第一转轴3的表面固定连接有若干个搅拌杆5，且若干个搅拌杆5均位于壳体1内。

搅拌杆5的表面固定连接有若干个搅拌叶6，搅拌叶6的正面开设有两个通孔7，通孔7的直径为1厘米，且相邻两个搅拌叶6之间的距离相等，通过设置通孔7，在搅拌叶6旋转的过程中，涂料遇水凝结成的块状涂料，会被搅拌叶6上的通孔7打碎，从而加快了搅拌涂料的效率，第一转轴3表面的下方通过传动装置8分别与两个第二转轴9传动连接，传动装置8包括主动轮81，主动轮81卡接在第一转轴3表面的下方，主动轮81通过履带82与两个从动轮83传动连接，且两个从动轮83分别卡接在两个第二转轴9的表面，通过设置传动装置8，第一转轴3的上运动能够顺畅的传递到两个第二转轴9上，从而保证了旋转叶10能够同时对涂料进行搅拌和防止涂料沉淀，第二转轴9的表面固定连接有若干个旋转叶10，且若干个旋转叶10分别位于传动装置8的上方和下方。

第二转轴9的底端套接有第二轴承11，第二轴承11卡接在壳体1内壁下表面的右侧，壳体1的下表面固定连接有小推车12，通过设置小推车12，从而方便了人们移动壳体1和喷涂机构13，使得人们通过喷头能够对墙面不同的位置进行喷涂，从而方便了人们操作喷涂机构13，壳体1的左侧面的下方设置有喷涂机构13，喷涂机构13固定连接在小推车12上表面的左侧，壳体1左侧面的上方设置有电源15，通过设置电源15，能够为电机41提供电能，电源15的左侧面设置有开关16，电源15的输出端通过导线与开关16的输入端电连接，开关16的输出端通过导线与电机41的输入端电连接，通过设置开关16，使得工人能够更加方便的控制电机41的正常工作。

本实用新型的操作步骤为：

s1、使用时，人们通过进料斗14向壳体1内添加涂料，当涂料放进壳体1后，人们通过开关16控制电机41启动，电机41的输出轴旋转带动第一转轴3旋转，第一转轴3带动搅拌杆5和搅拌叶6旋转，同时第一转轴3通过传动装置8带动两个第二转轴9和若干个旋转叶10旋转，在搅拌杆5、搅拌叶6和若干个旋转叶10旋转下，使得壳体1内的涂料能够被搅拌均匀；

s2、当涂料被搅拌好后，继续通过开关16控制电机41的输出轴旋转，保证若干个旋转叶10能够持续的旋转，转动的旋转叶10能够防止体内底部的涂料沉淀，这样使得墙面的喷涂效果不会因为涂料沉淀而导致效果变差；

s3、最后，当人们喷涂完墙面时，通过进料斗14添加清水进行清洗，当清洗好壳体1时，再通过开关16控制电机41停止工作。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
