一种外墙隔热板的制作方法

本实用新型涉及建筑外墙板领域，特别涉及一种外墙隔热板。

背景技术：

在我国的一些内陆地区终年少雨，由于缺少了云层的遮挡作用，一年四季长期保持晴朗状态且平均光照时间很长。由于地表的比热远低于比水的比热，这就意味着在同样的日照下，干旱区域吸收热量的速度比富含水的区域要快得多。与此相反，在夜晚没有日照的情况下，地表的热量会迅速释放，温度也随之迅速下降。这导致了白天与夜晚的温差极大，且夜晚的温度很低甚至达到零下十几度，这对房屋的保暖提出了具体要求。目前市面上以膨胀聚苯板为材质的外墙板保温板隔热性能好，深受市场的欢迎。

但是这种外墙保温板虽然能够较好地避免夜晚时室内热量的流失，但是外墙的表面温度与室内温度差距较大时会对保温效果会造成较大的影响。由于白天长期保持晴朗状态且光照强烈，阳光照射在保温墙上时会被保温墙吸收，由于其在对光热转化的速度高于其对热量的散发速度，长期吸收下墙体温度很快上升直至保持在一个稳定的温度，这种墙体温度高于室内温度，会加快热量地向室内传递，导致保温板的隔热效果较差。

技术实现要素：

本实用新型的目的是提供一种外墙隔热板，其通过降低照射在外墙板表面的阳光对热能的转化率，从而减缓室内温度的上升，具有更好的在强光照环境下的隔热效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种外墙隔热板，包括由内向外逐层连接的基层墙体、保温层和抗裂砂浆层，所述基层墙体和保温层通过粘连层粘连，其特征在于，抗裂砂浆层上还设有反光层，所述反光层包括逐层连接的用于反射阳光以减少隔热板表面发热的铝粉漆层和覆盖在铝粉漆层上的eva膜。

通过采用上述技术方案，当阳光照射在外墙板上时，外墙板上的eva膜无色透明，阳光可以穿透eva膜照射在铝粉漆层上。铝粉漆层的主要成分是铝粉，铝粉由色浅、金属光泽高的铝制成，它的表面光洁，当白光照到金属铝表面时,铝内部的自由电子能吸收所有波长的光,随即又反射出来。数据表明，铝能反射可见光、紫外光和红外光的60%-90%，从而降低光能被外墙板吸收的比例，而光热转化的降低使得在单位时间内铝粉漆层的产热较低。同时，物体的散热能力与温度差成正相关，因此，在相同的光照强度和室外温度下，本外墙隔热板相对普通外墙隔热板而言，可以在一个较低的温度下达成产热与散热的平衡。同理，由于本外墙隔热板与房屋内部温度差距较小，使得热量的传递速度慢，因此对屋内温度的保持效果更好。

此外，eva膜是一种热固性有粘性的胶膜，可以很好的粘附在铝粉漆层的表面。其具有高透明度，可以避免吸收光能转化为热量；同时其具有良好的耐久性可以抵抗高温、潮气和紫外线等。

进一步设置：所述保温层包括由内向外逐层连接的岩棉层和聚苯板层。

通过采用上述技术方案，岩棉的纤维细长柔韧，导热系数较低，具有出色的隔热能力；同时岩棉原材料来自天然岩石，具有良好的防火性能。聚苯板全称为聚苯乙烯泡沫板，其导热系数较低，具有良好的隔热能力。

进一步设置：所述粘连层包括由内向外逐层连接的砂浆粘接层、陶瓷隔热层和砂浆粘接层。

通过采用上述技术方案，粘结砂浆它是由水泥、石英砂、聚合物胶结料配以多种添加剂经机械混合均匀而成。由于岩棉、陶瓷和混凝土等材料结晶相对较粗，存在很多肉眼看不见的毛细管，抗渗性能较低，为粘连材料中的水、碱、盐等物质的进入留下通道。当水分挥发时，岩棉、陶瓷和混凝土等材料便于粘接砂浆紧紧粘接。此外，陶瓷隔热层与砂浆粘接层的相性好，具有较好的隔热能力和防火能力。

进一步设置：所述保温层通过锚固件与基层墙体固定。

通过采用上述技术方案，通过锚固件的设置，加强了锚固件和基层墙体的连接，避免了在长时间墙体逐渐老化时，粘连层的连接能力降低导致保温层与基层墙体发生脱离的危险。

进一步设置：所述基层墙体内设有预埋件，所述保温层和粘连层内设置有多个与预埋件对应的栓孔；所述锚固件包括依次连接的突出部、栓杆和栓头，所述突出部卡接在预埋件内部，所述栓杆穿过所述栓孔，所述栓头与栓杆通过螺纹连接并压紧在聚苯板层上。

进一步设置：所述预埋件为嵌设在基层墙体内的钢片。

通过采用上述技术方案，钢片的结构强度较高，使得卡接在其上的突出部在受力不容易发生脱离。

进一步设置：所述基层墙体上设置有多个凸起，所述粘连层上设置有多个与凸起配合的凹陷。

通过采用上述技术方案，凸起和凹陷的设置能够有效增加基层墙体和粘连层之间的接触面积。同时，凸起在竖直方向上对粘连层起到支撑作用，可以有效地防止墙板的脱落。

综上所述，本实用新型具有以下有益效果：通过降低照射在外墙板表面的阳光对热能的转化率，从而减缓室内温度的上升，具有更好的在强光照环境下的隔热效果；结构稳固，不易脱落；防火能力和抗腐蚀能力强，使用寿命长。

附图说明

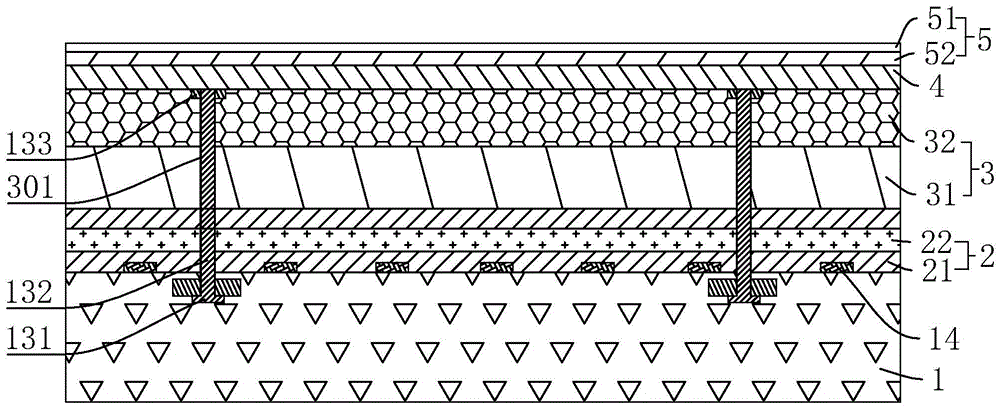

图1是本实施例中一种外墙隔热板的结构示意图。

图中，

1、基层墙体；11、预埋件；12、钢片；13、锚固件；131、突出部；132、栓杆；133、栓头；14、凸起；

2、粘连层；21、砂浆粘接层；22、陶瓷隔热层；

3、保温层；31、岩棉层；32、聚苯板层；300、凹陷；301、栓孔；

4、抗裂砂浆层；

5、反光层；51、eva膜；52、铝粉漆层。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种外墙隔热板，参考图1，包括由内向外逐层连接的基层墙体1、保温层3、抗裂砂浆层4和反光层5，其中基层墙体1和保温层3通过粘连层2粘连。

继续参考图1，保温层3通过粘连层2连接在基层墙体1上，保温层3包括由内向外逐层连接的岩棉层31和聚苯板层32，岩棉的纤维细长柔韧，导热系数较低，具有出色的隔热能力；且岩棉原材料来自天然岩石，具有良好的防火性能。聚苯板全称为聚苯乙烯泡沫板，其导热系数较低，具有良好的隔热能力。通过这使用这两种材料，既可以在白天减缓外部的高温向室内的传导，又可以在夜晚减缓室内的热量向寒冷室外发散。

继续参考图1，粘连层2包括由内向外逐层连接的砂浆粘接层21、陶瓷隔热层22和砂浆粘接层21。粘结砂浆它是由水泥、石英砂、聚合物胶结料配以多种添加剂经机械混合均匀而成。由于岩棉、陶瓷和混凝土等材料结晶相对较粗，存在很多肉眼看不见的毛细管，抗渗性能较低，为粘连材料中的水、碱、盐等物质的进入留下通道。当水分挥发时，岩棉、陶瓷和混凝土等材料便于粘接砂浆紧紧粘接。此外，陶瓷隔热层22与砂浆粘接层21的相性好，具有较好的隔热能力和防火能力。

继续参考图1，基层墙体1和保温层3还通过栓连件进行连接。栓连件包括依次连接的突出部131、栓杆132和栓头133，基层墙体1内安装有多个用于卡接突出部131的预埋件11，在本实施例中预埋件11选用钢片12。保温层3和粘连层2内设置有多个与预埋件11相对应的栓孔301。栓连件上的栓杆132穿过栓孔301抵达基层墙体1，突出部131穿过对应的钢片12并卡接在上面，栓头133与栓杆132通过螺纹连接并压紧在保温层3中的聚苯板层32上，从而加固了保温层3与基层墙体1的连接。

继续参考图1，保温层3上设有抗裂砂浆层4。抗裂砂浆是以由抗裂剂、水泥和砂按一定比例制成的砂浆，其中抗裂剂是由聚合物乳液和外加剂制成的。抗裂砂浆是用在聚苯颗粒和玻化微珠等材料上面的表面抹灰层，它能够填充材料颗粒间的孔隙，同时与水化产物生成凝胶体，与碱性材料氧化镁反应生成凝胶体，能够满足一定变形而保持不开裂。

继续参考图1，抗裂砂浆层4上设有反光层5，反光层5包括铝粉漆层52和覆盖在铝粉漆层52上的eva膜51，铝粉漆层52均匀地涂在抗裂砂浆层4上。当阳光照射在外墙板上时，外墙板上的eva膜51无色透明，阳光可以穿透eva膜51照射在铝粉漆层52上。铝粉漆层52由于其表面光滑，可以将大部分的光能反射出去，降低光能被外墙板吸收的比例，而光热转化的降低使得在单位时间内铝粉漆层52的产热较低。同时，物体的散热能力与温度差成正相关，因此，在相同的光照强度和室外温度下，本外墙隔热板相对普通外墙隔热板而言，可以在一个较低的温度下达成产热与散热的平衡。同理，由于本外墙隔热板与房屋内部温度差距较小，使得热量的传递速度慢，因此对屋内温度的保持效果更好。

此外，eva膜51是一种热固性有粘性的胶膜，可以很好的粘附在铝粉漆层52的表面。其具有高透明度，可以避免吸收光能转化为热量；同时其具有良好的耐久性可以抵抗高温、潮气和紫外线等。

此外，继续参考图1,基层墙体1上设置有多个凸起14，粘连层2上设置有多个与凸起14配合的凹陷300。凸起14和凹陷300的设置能够有效增加基层墙体1和粘连层2之间的接触面积。同时，凸起14在竖直方向上对保温层3起到支撑作用，可以有效地防止墙板的脱落。

上述的实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
