一种绝缘框架防尘棚的制作方法

1.本实用新型属于防尘设备领域，具体而言，涉及一种绝缘框架防尘棚。


背景技术：

2.气体绝缘组合电器(gas insulatedsubstation，简称gis)作为变电站电气工程中的重要设备，其安装和运行质量直接影响电网整体的运行。因此，加强对gis设备的安装质量控制有着十分重要的意义。国标gb50147-2010中5.2.4第2条规定，室外安装的gis，不应有扬尘及产生扬尘的环境，负责应采取防尘措施.5.2.7第1条规定装配工作应在无风沙、无雨雪、空气相对湿度小于80％的条件下进行。然而，有些地方的气候瞬息万变，很难保证gis设备的本体内部不受雨水沙尘等外界条件的影响，从而导致因交流耐压试验过程中发生击穿放电而引起 gis损坏。
3.专利号为201520739847.1的中国实用新型专利一种gis防尘棚，包括支撑底座以及棚体，棚体与支撑底座的顶部连接，棚体的前后两个平面分别设置有遮挡布，棚体的上下左右四个平面分别设置有密封部件，棚体的内部用于放置gis。上述实用新型专利虽然解决了相关技术中很难以保证gis设备的本体内部不受雨水沙尘等外接条件影响的问题，但是该gis防尘棚搭建和携带不便。鉴于此，本实用新型提供一种绝缘框架防尘棚。


技术实现要素：

4.为解决上述问题，本实用新型提供一种绝缘框架防尘棚，其搭建迅速、便于移动，具有绝缘、防水、耐磨、耐环境高温与低温的特点，能很好地实现绝缘框架防尘棚的内部环境控制需求，且与相关设备连接便捷，密封性能好，使用安全可靠，适合电力维修等具有洁净需求和温度需求的场合使用。
5.本实用新型通过下述技术方案实现：
6.一种绝缘框架防尘棚，包括绝缘框架和棚布，所述棚布和绝缘框架盖合固定，所述绝缘框架由玻璃纤维增强管和固定接头拼接而成。
7.作为一种优选的技术方案，所述固定接头包括三角加强接头、三通固定接头、t型固定接头、带手拧卡环斜拉接头以及带扭簧卡舌斜拉接头，所述玻璃纤维增强管通过所述三角加强接头、三通固定接头、t型固定接头、带手拧卡环斜拉接头以及带扭簧卡舌斜拉接头拼接固定成所述绝缘框架。
8.作为一种优选的技术方案，所述绝缘框架的顶部为倾斜式结构。
9.作为一种优选的技术方案，所述绝缘框架内还设置有供工作人员攀爬的爬梯。
10.作为一种优选的技术方案，所述绝缘框架的底部还设置有脚轮，所述脚轮下方滑动连接有槽钢。
11.作为一种优选的技术方案，所述棚布上设置有多个供其他设备进行连接的袖口，所述袖口上设置有供所述袖口进行抽紧的抽紧绳。
12.作为一种优选的技术方案，所述棚布上还设置有用于供人员进出的门。
13.作为一种优选的技术方案，所述棚布的顶部设置有六个所述袖口。
14.作为一种优选的技术方案，所述棚布的前后左右均分别设置有两个所述袖口。
15.作为一种优选的技术方案，所述棚布的左右两侧均设置有所述门。
16.有益效果：
17.1、本实用新型通过利用玻璃纤维增强管和固定接头拼接成绝缘框架，然后将棚布与绝缘框架固定后，形成绝缘框架防尘棚，具有防水、耐磨、耐环境高温与低温的棚布，不导电，不产生火花，耐腐蚀、抗氧化、完全满足电力施工需要，确保人身安全；由于采用拼接结构，可以实现快速安装或移除，搭建迅速、便于移动，且与相关设备连接便捷，密封性能好，使用安全可靠，适合电力维修等具有洁净需求和温度需求的场合使用。
18.2、绝缘框架上的棚布可以通过袖口连接相关设备，可通过门进出防尘棚，袖口和门密封性良好，可有效隔绝外部灰尘进入棚内，保证内部洁净度，防尘棚内搭设爬梯便于工作人员等高工作，功能多样；
19.3、绝缘框架两侧设置有倾斜支撑，保证稳定性，确保人生安全，槽钢可保证防尘棚在凹凸不平的底面上直线移动，满足电力施工要求，玻璃纤维增强管和高强度塑料连接件可多向连接，可拆可拼，模块化设计使搭建速度快捷、安全可靠。
附图说明

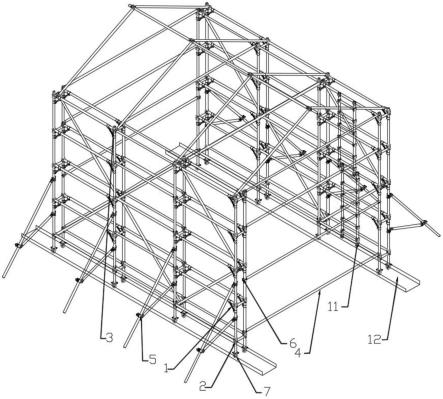

20.图1为一种绝缘框架防尘棚的绝缘框架的结构图；
21.图2为一种绝缘框架防尘棚的棚布的结构图。
22.附图标识：
23.1-三角加强接头，2-三通固定接头，3-t型固定接头，4-玻璃纤维增强管，5-带手拧卡环斜拉接头，6-带扭簧卡舌斜拉接头，7-脚轮，8-棚布，9-门，10-袖口，11-爬梯，12-槽钢。
具体实施方式
24.为进一步对本实用新型的技术方案进行公开说明，下面结合附图对一种绝缘框架防尘棚进行清楚、完整的说明。
25.需要说明的是，本说明书中所引用的如“内”、“中”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴，合先叙明。
26.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含
义。
27.实施例：
28.请参照附图1和2，本实用新型提供一种绝缘框架防尘棚，包括绝缘框架和棚布8，所述棚布8和绝缘框架盖合固定，所述绝缘框架由玻璃纤维增强管4和固定接头拼接而成，本实用新型采用拼接的形式，搭建方便，棚布8具有绝缘、防水、耐磨、耐环境高温与低温的特点，能很好地实现绝缘框架防尘棚的内部环境控制需求，且与相关设备连接便捷，密封性能好，使用安全可靠，适合电力维修等具有洁净需求和温度需求的场合使用。
29.本实用新型通过利用玻璃纤维增强管4和固定接头拼接成绝缘框架，然后将棚布8与绝缘框架固定后，形成绝缘框架防尘棚，具有防水、耐磨、耐环境高温与低温的棚布8，不导电，不产生火花，耐腐蚀、抗氧化、完全满足电力施工需要，确保人身安全；由于采用拼接结构，可以实现快速安装或移除，搭建迅速、便于移动，且与相关设备连接便捷，密封性能好，使用安全可靠，适合电力维修等具有洁净需求和温度需求的场合使用。
30.具体地，所述固定接头包括三角加强接头1、三通固定接头2、t型固定接头3、带手拧卡环斜拉接头5以及带扭簧卡舌斜拉接头6，所述玻璃纤维增强管4通过所述三角加强接头1、三通固定接头2、t型固定接头3、带手拧卡环斜拉接头5以及带扭簧卡舌斜拉接头6拼接固定成所述绝缘框架。
31.具体地，所述绝缘框架的顶部为倾斜式结构，通过倾斜式结构便于棚布8形成倾斜式屋顶，便于下雨时，雨水从倾斜式顶部倾泻。
32.具体地，所述绝缘框架内还设置有供工作人员攀爬的爬梯11，爬梯11可供工作人员用于攀爬作用，满足不同高度的作业需求。
33.具体地，所述绝缘框架的底部还设置有脚轮7，所述脚轮7下方滑动连接有槽钢12，绝缘框架防尘棚下部铺设槽钢12方便直线移动。
34.安装时，先利用玻璃纤维增强管4和三通固定接头2、三角加强接头1和t型固定接头3 组装成双层立柱的围墙结构模块，然后在双层立柱的围墙结构模块上安装脚轮7和爬梯11，然后利用带扭簧卡舌斜拉接头6和玻璃纤维增强管4组成横拉管模块，使左右两侧的双层立柱的围墙结构模块组接，然后利用带手拧卡环斜拉接头5和玻璃纤维增强管4组成的斜支撑管模块连接左右两侧的双层立柱的围墙结构模块组接，然后用斜支撑管模块和玻璃纤维增强管4搭建顶部，在双层立柱围墙结构模块的底部铺设槽钢12，绝缘框架搭建完成后在绝缘框架外侧安装分体棚布8，需要说明的是，棚布门9、袖口10以及棚布8本身可以根据实际需要设置拉紧绳或拉链或魔术贴ok布等结构，以便于密封，这里不做赘述。
35.绝缘框架两侧设置有倾斜支撑，保证稳定性，确保人生安全，槽钢12可保证防尘棚在凹凸不平的底面上直线移动，满足电力施工要求，玻璃纤维增强管4和高强度塑料连接件可多向连接，可拆可拼，模块化设计使搭建速度快捷、安全可靠。
36.具体地，所述棚布8上设置有多个供其他设备进行连接的袖口10，所述袖口10上设置有供所述袖口10进行抽紧的抽紧绳，袖口10可抽紧密封。
37.具体地，所述棚布8上还设置有用于供人员进出的门9，人员进出门9设有拉链和魔术贴两层密封结构，可根据现场条件变换位置，安装方便快速。
38.具体地，所述棚布8的顶部设置有六个所述袖口10，进一步地，所述棚布8的前后左右均分别设置有两个所述袖口10，前、后、左、右、上五个面的棚布8分别设有多个连接设备
的袖口10。
39.具体地，所述棚布8的左右两侧均设置有所述门9，人员进出门9设有拉链和魔术贴两层密封结构，可根据现场条件变换位置，安装方便快速，本实用新型使用材料具有绝缘，防水，耐磨，耐环境高温与低温的特点，很好地实现了绝缘框架防尘棚的内部环境控制需求，且运输方便、充气搭建时间短，与风淋室、更衣室、空调、电网相关设备连接便捷，且密封性能良好；使用安全可靠，适合电力维修等需要登高作业的场合使用。
40.绝缘框架上的棚布8可以通过袖口10连接相关设备，可通过门9进出防尘棚，袖口10 和门9密封性良好，可有效隔绝外部灰尘进入棚内，保证内部洁净度，防尘棚内搭设爬梯11 便于工作人员等高工作，功能多样；
41.本实用新型并不局限于上述实施形式，如果本实用新型的各种改动或变形不脱离本实用新型的精神和范围，倘若这些改动和变形属于本实用新型权利要求和等同技术范围内，本实用新型也包括这些变形和改动。
