一种快速模块化搭建的移动式方舱医院的制作方法

1.本实用新型涉及方舱技术领域，具体是快速模块化搭建的移动式方舱医院。


背景技术：

2.方舱医院是以医疗方舱为载体，医疗与医技保障功能综合集成的可快速部署的成套野外移动医疗平台，由于方舱医院机动性好，展开部署快速，环境适应性强等诸多优点而能够适应突发的应急医学救援任务，因而受到了各个国家的高度重视，在我国抗震救灾等公共卫生应急保障中发挥了巨大作用，现有的方舱医院大多数通过多个方舱拼装而成，而方舱通过多个舱板拼装而成。
3.现有大多数的方舱为了方便运输以及安装拆卸，都是将舱板运输至方舱医院建设位置后，然后将舱板拼装成方舱，再通过外部吊机将多个方舱拼凑在一起形成方舱医院。
4.但是现有的舱板连接都通过螺栓进行连接，而由于方舱在使用过后是需要拆除，而螺栓在安装与拆卸都较为麻烦，导致影响方舱的安装与拆卸效率，且现有方舱在拼装后通过吊机拼凑时，由于方舱在拼凑空中时容易晃动，导致两个方舱之间容易碰撞，造成方舱出现损坏。


技术实现要素：

5.本实用新型指在于解决背景技术中存在的缺点，提供快速模块化搭建的移动式方舱医院，通过设置有安装组件，使得便于将侧板和竖板安装至底板与顶板之间，并便于对竖板和侧板进行拆卸，从而保证方舱的安装与拆卸效率，且设置有贴合组件和移动轮，可以通过移动轮将拼装后的方舱进行拼接，并通过贴合组件对拼接后的方舱移动轮进行限位，使得避免拼接后的方舱分离。
6.为实现上述目的，本实用新型提供如下技术方案，一种快速模块化搭建的移动式方舱医院，包括：
7.底板；
8.设置于所述底板顶部的顶板，所述底板与所述顶板之间设置有多块侧板和多块竖板，所述底板底部设置有多个移动轮；
9.设置于所述底板与所述竖板之间设置有便于拆卸所述侧板和所述竖板的安装组件；及
10.设置于所述底板底部用于对所述移动轮进行限位的贴合组件。
11.进一步的，所述安装组件包括：
12.开设于所述底板和所述顶板两侧与所述侧板配套使用的多个滑槽；及
13.开设于所述底板和所述顶板两端与所述竖板配套使用的多个安装槽，所述滑槽和所述安装槽相导通。
14.进一步的，所述竖板两侧均连接有卡块，所述卡块顶部开设有卡槽，所述侧板一侧连接有限位块，所述限位块顶部开设有限位槽，所述限位槽内部设置有与所述卡槽配套使
用的限位杆。
15.进一步的，所述贴合组件包括：
16.连接于所述底板底部的多个固定板；
17.设置于所述固定板一侧的贴合块；及
18.设置于所述贴合块一侧通过转轴转动连接的活动杆。
19.进一步的，所述固定板一侧开设有与所述活动杆配套使用的螺纹孔，所述活动杆外表面设置有螺纹，所述活动杆通过所述螺纹与所述螺纹孔螺纹啮合连接。
20.进一步的，所述底板和所述顶板一侧均开设有多个安装口，所述底板与所述顶板之间设置有多根支撑杆。
21.进一步的，所述底板、所述顶板、所述侧板和所述竖板拼装形成矩形体。
22.本实用新型提供了一种快速模块化搭建的移动式方舱医院，具有以下有益效果：
23.本实用新型优点在于，通过设置有安装组件，使得便于将侧板和竖板安装至底板与顶板之间，并便于对竖板和侧板进行拆卸，从而保证方舱的安装与拆卸效率，且设置有贴合组件和移动轮，可以通过移动轮将拼装后的方舱进行拼接，并通过贴合组件对拼接后的方舱移动轮进行限位，使得避免拼接后的方舱分离。
附图说明

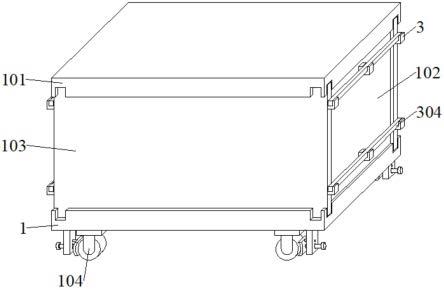

24.图1为本实用新型的整体结构示意图。
25.图2为本实用新型的整体结构剖视图。
26.图3为本实用新型的支撑杆结构示意图。
27.图4为本实用新型的图2中的a处放入图。
28.图5为本实用新型的图2中的b处放入图。
29.图1-5中：1-底板；101-顶板；102-侧板；103-竖板；104-移动轮；2-滑槽；201-安装槽；3-卡块；301-卡槽；302-限位块；303-限位槽；304-限位杆；4-固定板；401-贴合块；402-活动杆；5-螺纹孔；6-安装口；601-支撑杆。
具体实施方式
30.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
31.在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个所述特征。在本技术的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
32.在本技术的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接或可以相互通讯；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
33.在本技术中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
34.下文的公开提供了许多不同的实施方式或例子用来实现本技术的不同结构。为了简化本技术的公开，下文中对特定例子的部件和设置进行描述。当然，它们仅仅为示例，并且目的不在于限制本技术。此外，本技术可以在不同例子中重复参考数字和/或参考字母，这种重复是为了简化和清楚的目的，其本身不指示所讨论各种实施方式和/或设置之间的关系。此外，本技术提供了的各种特定的工艺和材料的例子，但是本领域普通技术人员可以意识到其他工艺的应用和/或其他材料的使用。
35.本技术实施例提供一种快速模块化搭建的移动式方舱医院，该快速模块化搭建的移动式方舱医院可以实现通过设置有安装组件，使得便于将侧板和竖板安装至底板与顶板之间，并便于对竖板和侧板进行拆卸，从而保证方舱的安装与拆卸效率，且设置有贴合组件和移动轮，可以通过移动轮将拼装后的方舱进行拼接，并通过贴合组件对拼接后的方舱移动轮进行限位，使得避免拼接后的方舱分离。需说明的是，以下实施例的描述顺序不作为对实施例优选顺序的限定。
36.下面结合附图和具体实施方式对本技术予以详细描述。
37.实施例：
38.请参阅图1-5中，本实施例提供的一种快速模块化搭建的移动式方舱医院，包括底板1，设置于底板1顶部的顶板101，底板1与顶板101之间设置有多块侧板102和多块竖板103，底板1底部设置有多个移动轮104，设置于底板1与竖板103之间设置有便于拆卸侧板102和竖板103的安装组件，及设置于底板1底部用于对移动轮104进行限位的贴合组件。
39.在本实施例快速模块化搭建的移动式方舱医院主要包括底板1、顶板101、侧板102、竖板103、移动轮104、安装组件和贴合组件。通过设置有安装组件，使得便于将侧板102和竖板103安装至底板1与顶板101之间，并便于对竖板103和侧板102进行拆卸，从而保证方舱的安装与拆卸效率，且设置有贴合组件和移动轮104，可以通过移动轮104将拼装后的方舱进行拼接，并通过贴合组件对拼接后的方舱移动轮104进行限位，使得避免拼接后的方舱分离。
40.进一步的，安装组件包括开设于底板1和顶板101两侧与侧板102配套使用的多个滑槽2，及开设于底板1和顶板101两端与竖板103配套使用的多个安装槽201，滑槽2和安装槽201相导通，当对竖板103和侧板102进行安装时，将多块侧板102分别滑入至多个滑槽2内，直至侧板102完全进入至滑槽2内，并将侧板102移动至滑槽2中部，然后将多块竖板103
分别滑入至多个安装槽201内，直至竖板103完全滑入至安装槽201内，此时通过多块竖板103对多块侧板102进行夹持限位。
41.进一步的，竖板103两侧均连接有卡块3，卡块3顶部开设有卡槽301，侧板102一侧连接有限位块302，限位块302顶部开设有限位槽303，限位槽303内部设置有与卡槽301配套使用的限位杆304，当将竖板103和侧板102安装在底板1与顶板101之间后，将限位杆304放入至限位槽303和卡槽301内，使得通过限位杆304、限位槽303、卡槽301、卡块3和限位块302将竖板103限位在安装槽201内。
42.进一步的，贴合组件包括连接于底板1底部的多个固定板4，设置于固定板4一侧的贴合块401，及设置于贴合块401一侧通过转轴转动连接的活动杆402，当竖板103和侧板102安装后，可以通过移动轮104，对底板1进行移动，使得将底板1移动至放置位置，而将底板1移动到放置位置后，通过旋转活动杆402，使得活动杆402通过螺纹在螺纹孔5内旋转，并带动贴合块401进行移动，直至贴合块401移动至移动轮104处，并与移动轮104相贴合，使得贴合块401将移动轮104顶住让移动轮104不再移动。
43.进一步的，固定板4一侧开设有与活动杆402配套使用的螺纹孔5，活动杆402外表面设置有螺纹，活动杆402通过螺纹与螺纹孔5螺纹啮合连接，当活动杆402旋转时，活动杆402通过螺纹在螺纹孔5内旋转，使得活动杆402旋转时可以左右移动。
44.进一步的，底板1和顶板101一侧均开设有多个安装口6，底板1与顶板101之间设置有多根支撑杆601，当对竖板103和侧板102安装前，将底板1有安装口6的一侧朝上，然后将顶板101有安装口6的一侧朝下，并将顶板101移动至底板1正上方，再将支撑杆601放入底板1与顶板101之间，并将支撑杆601两端分别插入至安装口6内，使得通过支撑杆601对顶板101进行支撑。
45.进一步的，底板1、顶板101、侧板102和竖板103拼装形成矩形体，通过底板1、顶板101、侧板102和竖板103拼装形成矩形体的方舱，并将多个方舱拼装形成方舱医院。
