一种用于PC构件的桁架筋护套的制作方法

一种用于pc构件的桁架筋护套
技术领域
1.本实用新型涉及pc构件领域，具体是一种用于pc构件的桁架筋护套。


背景技术：

2.pc构件指的是预应力混凝土结构，预应力混凝土结构，使混凝土在荷载作用前预先受压的一种结构，预应力能提高混凝土承受荷载时的抗拉能力，防止或延迟裂缝的出现，并增加结构的刚度，节省钢材和水泥。
3.公告号为cn211037561u的中国专利公开了一种pc构件用桁架筋护套，包括金属套管，所述金属套管侧壁表面开设有凹槽，所述凹槽内腔插接有加强肋条，所述金属套管底部两端均焊接有金属弹片，所述金属套管外壁表面粘接有橡胶套，所述橡胶套外壁表面粘接有抗拉纤维丝网，所述抗拉纤维丝网外壁表面粘接有pet耐磨膜，本实用新型当需要对pc构件桁架筋中最上面拉直钢筋进行保护时，工人只要握住护套外壁，由于金属弹片外壁表面光滑，从而能够便于工作人员将金属套管卡在拉直钢筋表面，防止混凝土污染拉直钢筋表面，操作简单快捷，并且通过凹槽、加强肋条、橡胶套等材料，又能加强桁架筋护套的结构强度，以便于后期桁架筋护套的重复利用，但上述专利虽然能够对钢筋进行保护。
4.但是在使用时依旧存在一些不足，例如在使用时虽然能够对防止混凝土粘连在钢筋上，但是难以将粘连在护套表面的混凝土进行清理，以至于在将护套拆分时会由于混凝土凝固难以拆卸，因此，本领域技术人员提供了一种用于pc构件的桁架筋护套，以解决上述背景技术中提出的问题。


技术实现要素：

5.本实用新型的目的在于提供一种用于pc构件的桁架筋护套，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种用于pc构件的桁架筋护套，包括套筒，所套筒的外表面固定连接有两个内方筒，两个所述内方筒相互远离的一侧面均固定镶嵌有轴承，每个所述轴承的内圈均固定连接有第一螺纹杆，每个所述内方筒的内壁均滑动连接有方形块，两个所述方形块相互远离的一侧面均开设有第一螺纹孔，两个所述第一螺纹杆相互靠近的一端分别延伸至两个第一螺纹孔的内部，两个所述第一螺纹孔分别与两个第一螺纹杆螺纹连接，两个所述方形块相互靠近的一侧面均固定连接有弧形板，所述套筒的外表面开设有两个滑道，每个所述滑道的内壁均滑动连接有连接块，所述套筒的外表面和套筒的内壁分别滑动连接有第一滑环和第二滑环，两个所述连接块相互远离的一侧面均与第一滑环的内壁固定连接，两个所述连接块相互靠近的一侧面均与第二滑环的外表面固定连接，所述第一滑环的底端固定连接有第一刮环，所述第二滑环的底端固定连接有第二刮环。
8.作为本实用新型再进一步的方案：所述套筒的内部设有两个保护垫，两个所述保护垫相互远离的一侧面分别与两个弧形板相互靠近的一侧面固定连接。
9.作为本实用新型再进一步的方案：每个所述内方筒的内顶壁和内方筒的内底壁均开设有滑槽，每个所述滑槽的内壁均滑动连接有滑块，两组所述滑块相互靠近的一侧面分别与两个方形块的上表面和方形块的底面固定连接。
10.作为本实用新型再进一步的方案：所述第一滑环的正面开设有第二螺纹孔，所述第二螺纹孔的内壁螺纹连接有第二螺纹杆。
11.作为本实用新型再进一步的方案：所述第一滑环的外表面固定连接有防滑套，所述防滑套位于第二螺纹杆的下方。
12.作为本实用新型再进一步的方案：每个所述内方筒的外表面均固定连接有固定环，两个所述固定环相互靠近的一侧面均与套筒的外表面固定连接。
13.作为本实用新型再进一步的方案：所述套筒的前方和套筒的后方均设有把手，两个所述把手相互靠近的一侧面均与套筒的外表面固定连接。
14.与现有技术相比，本实用新型的有益效果是：
15.该用于pc构件的桁架筋护套，通过设有第一螺纹杆和第一螺纹孔的螺纹连接，可以使第一螺纹杆能够推动方形块进行滑动，使方形块能够推动弧形板将该装置固定在钢筋表面，对钢筋表面进行防护，并且通过设有滑道和连接块可以使第一滑环和第二滑环能够上下移动，使第一滑环和第二滑环控制第一刮环和第二刮环能够上下移动，从而使第一刮环和第二刮环能够同时对套筒表面和内部上粘连的混凝土进行清理，解决了难以将粘连在护套表面的混凝土进行清理，以至于在将护套拆分时会由于混凝土凝固难以拆卸的问题。
附图说明

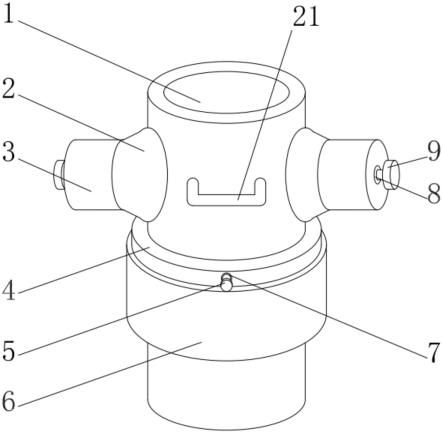

16.图1为一种用于pc构件的桁架筋护套的立体结构示意图；
17.图2为一种用于pc构件的桁架筋护套套筒正视图的剖视图；
18.图3为一种用于pc构件的桁架筋护套图2中a处结构放大示意图；
19.图4为一种用于pc构件的桁架筋护套方形块的立体结构示意图。
20.图中：1、套筒；2、固定环；3、内方筒；4、第一滑环；5、第二螺纹杆；6、防滑套；7、第二螺纹孔；8、轴承；9、第一螺纹杆；10、方形块；11、连接块；12、滑道；13、第二刮环；14、第一刮环；15、弧形板；16、保护垫；17、滑槽；18、滑块；19、第一螺纹孔；20、第二滑环；21、把手。
具体实施方式
21.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
22.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地
连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
23.请参阅图1～4，本实用新型实施例中，一种用于pc构件的桁架筋护套，包括套筒1，所套筒1的外表面固定连接有两个内方筒3，两个内方筒3相互远离的一侧面均固定镶嵌有轴承8，每个轴承8的内圈均固定连接有第一螺纹杆9，每个内方筒3的内壁均滑动连接有方形块10，两个方形块10相互远离的一侧面均开设有第一螺纹孔19，两个第一螺纹杆9相互靠近的一端分别延伸至两个第一螺纹孔19的内部，两个第一螺纹孔19分别与两个第一螺纹杆9螺纹连接，两个方形块10相互靠近的一侧面均固定连接有弧形板15，套筒1的外表面开设有两个滑道12，每个滑道12的内壁均滑动连接有连接块11，套筒1的外表面和套筒1的内壁分别滑动连接有第一滑环4和第二滑环20，两个连接块11相互远离的一侧面均与第一滑环4的内壁固定连接，两个连接块11相互靠近的一侧面均与第二滑环20的外表面固定连接，第一滑环4的底端固定连接有第一刮环14，第二滑环20的底端固定连接有第二刮环13。
24.套筒1的内部设有两个保护垫16，两个保护垫16相互远离的一侧面分别与两个弧形板15相互靠近的一侧面固定连接，通过设有保护垫16可以对弧形板15进行保护，防止弧形板15在使用时出现松动，每个内方筒3的内顶壁和内方筒3的内底壁均开设有滑槽17，每个滑槽17的内壁均滑动连接有滑块18，两组滑块18相互靠近的一侧面分别与两个方形块10的上表面和方形块10的底面固定连接，通过设有滑槽17和滑块18可以对方形块10进行加固，防止方形块10在使用时出现松动和卡顿，第一滑环4的正面开设有第二螺纹孔7，第二螺纹孔7的内壁螺纹连接有第二螺纹杆5，通过设有第二螺纹杆5可以对第一滑环4进行定位，防止第一滑环4在使用时出现滑动。
25.第一滑环4的外表面固定连接有防滑套6，防滑套6位于第二螺纹杆5的下方，通过设有防滑套6可以增加第一滑环4的摩擦力，以便于工作人员控制第一滑环4和第二滑环20出现松动，每个内方筒3的外表面均固定连接有固定环2，两个固定环2相互靠近的一侧面均与套筒1的外表面固定连接，通过设有固定环2可以对内方筒3进行加固，防止内方筒3在使用时出现脱落，套筒1的前方和套筒1的后方均设有把手21，两个把手21相互靠近的一侧面均与套筒1的外表面固定连接，通过设有把手21可以便于工作人员搬动该装置进行移动。
26.本实用新型的工作原理是：在使用时将该装置套在钢筋上，并且通过转动第一螺纹杆9，使第一螺纹杆9通过第一螺纹孔19控制方形块10进行移动，使方形块10推动弧形板15进行移动，从而使弧形板15通过保护垫16对钢筋进行夹持，从而使该装置套在钢筋外部，并且在进行浇筑混凝土后，工作人员转动第二螺纹杆5，使第二螺纹杆5解除对第一滑环4的定位，使第一滑环4能够进行滑动，工作人员手持防滑套6，使防滑套6带动第一滑环4进行移动，第一滑环4通过连接块11带动第二滑环20进行移动，使第一滑环4和第二滑环20同时推动第一刮环14和第二刮环13进行移动，从而使第二刮环13和第一刮环14对套筒1表面和套筒1内壁粘连的混凝土进行清理，防止混凝土凝固在套筒1的表面。
27.以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而
且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
28.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
