一种拼接式防火岩棉板的制作方法

1.本实用新型属于防火岩棉板技术领域，特别是涉及一种拼接式防火岩棉板。


背景技术：

2.岩棉板又称岩棉保温装饰板，是以玄武岩为主要原材料，经高温熔融加工而成的无机纤维板，1981年6月量试成功岩棉板是一种新型的保温、隔燃、吸声材料，在为建筑外壁贴附时，多需要进行互相拼接，但传统拼接方式较为复杂，现有公开文献，cn214614687u-一种具有快速拼接结构的防火复合型岩棉板，公开设置有快速拼接结构，包括拼接槽和拼接块，通过插入拼接块，拼接槽内的弹簧连接的限位块的上移和下压，实现快速卡接，解决了现有的岩棉板在进行拼接时，拼接操作不够快捷的问题。但它在实际使用中仍存在以下弊端：
3.1、现有的防火岩棉板之间的拼接结构较为复杂，需要在生产时，对岩棉板的内部进行改造，增加了生产的步骤和成本，为生产提高了难度，降低了生产效率，不利于大批量生产；
4.2、现有的防火岩棉板通常外表面为粗糙不美观的图样，在贴装外墙后，由于缺少图画的卡接结构，多需要在外表面粘接图画，后期需要修改图画时，处理麻烦，且会留有粘胶纹路，不利于图画修改，而连接的四角也留有连接开口，连接不够稳定且影响总体观感，需要进行改进。


技术实现要素：

5.本实用新型的目的在于提供一种拼接式防火岩棉板，通过采用在岩棉板四边外侧螺栓连接拼接结构的方式，不增加生产步骤，降低了生产成本与难度，更加方便，并在顶面设有可以卡接图画的卡接件，方便安装与拆卸，在四角设有填充卡接件，解决了现有的防火岩棉板拼接结构复杂，通常需要对岩棉板内部进行改造，生产步骤多，成本高，不利于批量生产以及外表面缺少图画的卡接结构，粘接处理麻烦，且四角也留有连接开口，影响美观的问题。
6.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
7.本实用新型为一种拼接式防火岩棉板，包括普通防火岩棉板、卡接连接组件、插接连接组件、四角填充卡接件和装饰图画，普通防火岩棉板的一侧螺栓连接有卡接连接组件，普通防火岩棉板的另一侧螺栓连接有插接连接组件，普通防火岩棉板四角位置插接有四角填充卡接件，普通防火岩棉板的外侧表面卡接有装饰图画。
8.进一步地，卡接连接组件较长边的边缘均设有两侧卡接条，两侧卡接条的内侧表面均匀焊接有内钩卡接件，两侧卡接条内侧位置设有插接内腔。
9.进一步地，卡接连接组件与普通防火岩棉板连接的内壁均匀开设有第一螺栓开孔，第一螺栓开孔内部连接有第一固定螺栓，两侧卡接条的两侧边缘焊接有四角卡接件。
10.进一步地，插接连接组件对应两侧卡接条内侧位置焊接有两侧插接条，两侧插接
条外壁焊接有斜角卡接件，斜角卡接件的角度与内钩卡接件相符。
11.进一步地，插接连接组件连接处对应第一螺栓开孔位置均匀开设有第二螺栓开孔，第二螺栓开孔内部连接有第二固定螺栓，第二固定螺栓尺寸略小于两侧插接条之间间距。
12.进一步地，四角卡接件凹槽内顶面开设有插接通孔，四角填充卡接件底部设有卡接内腔，且卡接内腔尺寸略大于四角卡接件的凹槽外顶面四边组合的尺寸，四角填充卡接件底端的四边缘焊接有四边插接条，并插接在插接通孔内部。
13.进一步地，插接连接组件和四角填充卡接件外侧的顶面靠近与普通防火岩棉板连接侧的边缘焊接有图画卡接件，图画卡接件为可塑性金属薄片，图画卡接件的内侧底面之间的距离略大于装饰图画的宽度。
14.本实用新型具有以下有益效果：
15.1、一种拼接式防火岩棉板采用在岩棉板的四边外侧螺栓连接的拼接结构的方式，不会增加生产步骤，降低了生产成本与难度，可以提高总体生产效率，有利于对拼接组件进行批量生产，适宜推广。
16.2、一种拼接式防火岩棉板在岩棉板的外表面四边处通过连接的拼接结构设置卡接结构，能够通过按压或翘起对图画进行安装或取下，处理更加方便，不会留下胶纹，并在四角设有填充卡接件，能填充缺口，增加美观性。
附图说明
17.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

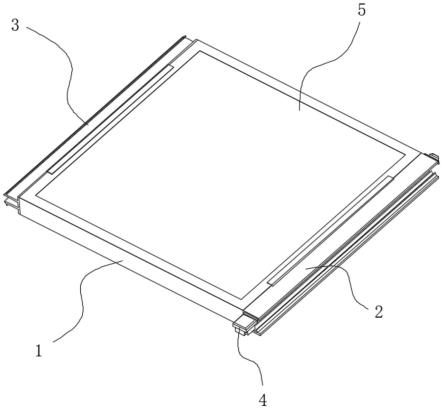

18.图1为一种拼接式防火岩棉板整体结构的示意图；
19.图2为卡接连接组件和插接连接组件连接处的结构剖视图；
20.图3为卡接连接组件和插接连接组件连接处的结构展开图。
21.附图中，各标号所代表的部件列表如下：
22.1、普通防火岩棉板；2、卡接连接组件；201、两侧卡接条；202、内钩卡接件；203、插接内腔；204、第一螺栓开孔；205、第一固定螺栓；206、四角卡接件；2061、插接通孔；207、图画卡接件；3、插接连接组件；301、两侧插接条；302、斜角卡接件；303、第二螺栓开孔；304、第二固定螺栓；4、四角填充卡接件；401、四边插接条；5、装饰图画。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
24.请参阅图1和图2所示，本实用新型为一种拼接式防火岩棉板，包括普通防火岩棉板1、卡接连接组件2、插接连接组件3、四角填充卡接件4和装饰图画5，普通防火岩棉板1的一侧螺栓连接有卡接连接组件2，普通防火岩棉板1的另一侧螺栓连接有插接连接组件3，普通防火岩棉板1四角位置插接有四角填充卡接件4，普通防火岩棉板1的外侧表面卡接有装
饰图画5，卡接连接组件2较长边的边缘均设有两侧卡接条201，两侧卡接条201的内侧表面均匀焊接有内钩卡接件202，两侧卡接条201内侧位置设有插接内腔203，卡接连接组件2与普通防火岩棉板1连接的内壁均匀开设有第一螺栓开孔204，第一螺栓开孔204内部连接有第一固定螺栓205，两侧卡接条201的两侧边缘焊接有四角卡接件206。
25.制作拼接式防火岩棉板时，首先取出普通防火岩棉板1，将卡接连接组件2和插接连接组件3分别螺栓连接到普通防火岩棉板1对应的四侧边面，两两进行拼接时，将插接连接组件3的一侧插接到卡接连接组件2的插接内腔203内侧即可。
26.其中如图2所示，插接连接组件3对应两侧卡接条201内侧位置焊接有两侧插接条301，两侧插接条301外壁焊接有斜角卡接件302，斜角卡接件302的角度与内钩卡接件202相符，插接连接组件3连接处对应第一螺栓开孔204位置均匀开设有第二螺栓开孔303，第二螺栓开孔303内部连接有第二固定螺栓304，第二固定螺栓304尺寸略小于两侧插接条301之间间距。
27.其中，卡接连接组件2和插接连接组件3的插接过程中，两侧插接条301外壁的斜角卡接件302沿两侧卡接条201的内钩卡接件202向内插入，斜角卡接件302内弯，逐步移动到最内部的内钩卡接件202，然后，斜角卡接件302回弹，完成卡接，需要取下时，先取下四角填充卡接件4，然后将四角卡接件206抬起，即可将插接连接组件3从两侧滑出。
28.其中如图3所示，四角卡接件206凹槽内顶面开设有插接通孔2061，四角填充卡接件4底部设有卡接内腔，且卡接内腔尺寸略大于四角卡接件206的凹槽外顶面四边组合的尺寸，四角填充卡接件4底端的四边缘焊接有四边插接条401，并插接在插接通孔2061内部，插接连接组件3和四角填充卡接件4外侧的顶面靠近与普通防火岩棉板1连接侧的边缘焊接有图画卡接件207，图画卡接件207为可塑性金属薄片，图画卡接件207的内侧底面之间的距离略大于装饰图画5的宽度。
29.安装外部的装饰图画5时，将装饰图画5的四边，分别对应图画卡接件207内壁留口卡入，然后按压图画卡接件207，卡接装饰图画5的四边，取下时，抬起图画卡接件207即可，填充四角的留口时，将四角填充卡接件4底部的四边插接条401插入插接通孔2061即可。
30.本实用新型具体应用为：制作拼接式防火岩棉板时，首先取出普通防火岩棉板1，将卡接连接组件2和插接连接组件3分别螺栓连接到普通防火岩棉板1对应的四侧边面，两两进行拼接时，将插接连接组件3的一侧插接到卡接连接组件2的插接内腔203内侧即可；其中，卡接连接组件2和插接连接组件3的插接过程中，两侧插接条301外壁的斜角卡接件302沿两侧卡接条201的内钩卡接件202向内插入，斜角卡接件302内弯，逐步移动到最内部的内钩卡接件202，然后，斜角卡接件302回弹，完成卡接，需要取下时，先取下四角填充卡接件4，然后将四角卡接件206抬起，即可将插接连接组件3从两侧滑出；安装外部的装饰图画5时，将装饰图画5的四边，分别对应图画卡接件207内壁留口卡入，然后按压图画卡接件207，卡接装饰图画5的四边，取下时，抬起图画卡接件207即可，填充四角的留口时，将四角填充卡接件4底部的四边插接条401插入插接通孔2061即可。
31.以上仅为本实用新型的优选实施例，并不限制本实用新型，任何对前述各实施例所记载的技术方案进行修改，对其中部分技术特征进行等同替换，所作的任何修改、等同替换、改进，均属于在本实用新型的保护范围。
