一种帐篷快拆式构件的制作方法

本技术涉及帐篷领域，特别涉及一种帐篷快拆式构件。

背景技术：

1、有技术中用于展会、户外等使用的帐篷，一般都是由帐篷架和套于帐篷架上的帐篷布或帐篷套组成；通常，为了固定帐篷架的各个支撑脚，都会在支撑脚下设置一个底板，支撑脚采用螺丝固定在底板的顶面，固定支撑脚时需要螺丝刀等来实现安装或拆卸，现有技术中也有采用插销的方式进行固定，但插销插入后，由于插销的两端没有限位结构，导致插销插入后有脱落的风险，从而造成安装的不便。

技术实现思路

1、为解决上述的技术问题本实用新型提供一种帐篷快拆式构件，目的在于解决插销插入后，由于插销的两端没有限位结构，导致插销插入后有脱落的风险，从而造成安装的不便的技术问题。

2、本实用新型解决上述技术问题的技术方案为：

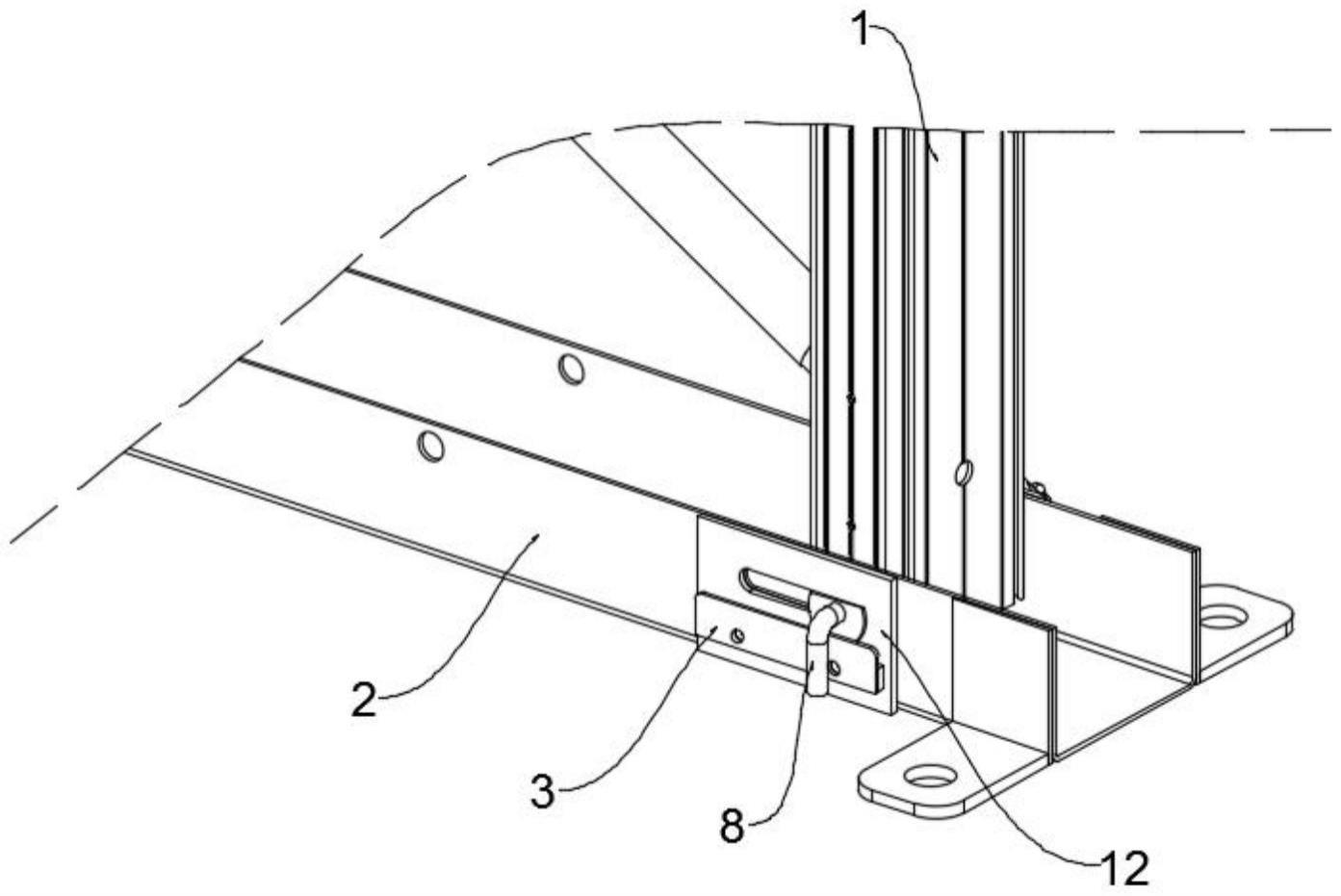

3、一种帐篷快拆式构件,包括支撑脚、限位底架和插销，所述限位底架的形状为倒n型，所述支撑脚的一端与所述限位底架的开口插接，所述插销的一端铰接有限位块，所述插销的另一端竖直设有限位柱，所述插销的一端穿过所述支撑脚与所述限位底架的内部。

4、当支撑脚与限位底架的开口插接时，由于限位底架的形状为倒n型，因此限位底架对支撑脚的两侧位置进行限位，当插销插入支撑脚与限位底架的内部时，插销对支撑脚的位置进行固定，并且插销插入后，限位块由于重力的作用下会向下转动，使得限位块呈竖直状态，在限位柱与限位块的设置下，使得插销整体呈n型状态，从而避免插销脱落，替换现有的插销结构。

5、进一步地，在本申请中，所述支撑脚的内部开设有固定孔，所述限位底架的两侧开设有固定槽，两个所述固定槽与所述限位底架的开口连通，所述插销的一端与所述固定槽和所述固定孔插接。

6、进一步地，在本申请中，所述插销的一端开设有活动缺口，所述限位块与所述活动缺口铰接。

7、进一步地，在本申请中，所述限位底架的一侧设有限位侧架，所述限位侧架的形状为l型，所述限位侧架与所述限位底架之间的间隔形成限位间隙，所述插销的一端外设有限位板，所述限位板的一端与所述限位间隙插接。

8、进一步地，在本申请中，所述限位板的形状为半圆形。

9、由于限位板的形状为半圆形，因此限位板的有弧面区域面积较大，而限位板的平面区域有较大的空隙，当插销插入时，插销进行转动，使得限位板的平面部分可以通过限位侧架的顶面，当通过后再转动插销，使得限位板的弧面区域与限位间隙插接，使得限位柱和限位板位于限位侧架的两侧，进一步的对插销进行限位。

10、进一步地，在本申请中，所述限位侧架的数量为两个，两个所述限位侧架分别安装在所述限位底架的两侧。

11、由于限位侧架的数量为两个，因此，插销可根据实际情况从限位底架的其中一侧插入，便于插销的限位。

12、进一步地，在本申请中，所述限位柱与所述插销为一体成型。

13、进一步地，在本申请中，所述限位侧架的一侧竖直成型有安装板，所述限位间隙为所述限位侧架与所述安装板相隔而成，所述安装板的一侧焊接在所述限位底架的一侧。

14、本实用新型具有以下有益效果：

15、当支撑脚与限位底架的开口插接时，由于限位底架的形状为倒n型，因此限位底架对支撑脚的两侧位置进行限位，当插销插入支撑脚与限位底架的内部时，插销对支撑脚的位置进行固定，并且插销插入后，限位块由于重力的作用下会向下转动，使得限位块呈竖直状态，在限位柱与限位块的设置下，使得插销整体呈n型状态，从而避免插销脱落，替换现有的插销结构。

技术特征：

1.一种帐篷快拆式构件,包括支撑脚、限位底架和插销，所述限位底架的形状为倒n型，所述支撑脚的一端与所述限位底架的开口插接，其特征在于，所述插销的一端铰接有限位块，所述插销的另一端竖直设有限位柱，所述插销的一端穿过所述支撑脚与所述限位底架的内部。

2.根据权利要求1所述的一种帐篷快拆式构件，其特征在于，所述支撑脚的内部开设有固定孔，所述限位底架的两侧开设有固定槽，两个所述固定槽与所述限位底架的开口连通，所述插销的一端与所述固定槽和所述固定孔插接。

3.根据权利要求1所述的一种帐篷快拆式构件，其特征在于，所述插销的一端开设有活动缺口，所述限位块与所述活动缺口铰接。

4.根据权利要求1所述的一种帐篷快拆式构件，其特征在于，所述限位底架的一侧设有限位侧架，所述限位侧架的形状为l型，所述限位侧架与所述限位底架之间的间隔形成限位间隙，所述插销的一端外设有限位板，所述限位板的一端与所述限位间隙插接。

5.根据权利要求4所述的一种帐篷快拆式构件，其特征在于，所述限位板的形状为半圆形。

6.根据权利要求4所述的一种帐篷快拆式构件，其特征在于，所述限位侧架的数量为两个，两个所述限位侧架分别安装在所述限位底架的两侧。

7.根据权利要求1所述的一种帐篷快拆式构件，其特征在于，所述限位柱与所述插销为一体成型。

8.根据权利要求4所述的一种帐篷快拆式构件，其特征在于，所述限位侧架的一侧竖直成型有安装板，所述限位间隙为所述限位侧架与所述安装板相隔而成，所述安装板的一侧焊接在所述限位底架的一侧。

技术总结
本技术公开了一种帐篷快拆式构件，涉及帐篷领域，其技术要点为：包括支撑脚、限位底架和插销，所述限位底架的形状为倒n型，所述支撑脚的一端与所述限位底架的开口插接，所述插销的一端铰接有限位块，所述插销的另一端竖直设有限位柱，所述插销的一端穿过所述支撑脚与所述限位底架的内部。目的在于解决插销插入后，由于插销的两端没有限位结构，导致插销插入后有脱落的风险，从而造成安装的不便的技术问题。

技术研发人员：梁和峰,黄建国,胡继承,周华平,镇方坤
受保护的技术使用者：广东速派装配式结构科技有限公司
技术研发日：20221123
技术公布日：2024/1/13
