一种可调式木塑围栏结构的制作方法

本技术涉及围栏，具体涉及一种可调式木塑围栏结构。

背景技术：

1、木塑围栏相较于之前的木质或者铁质围栏，其具有防水、防潮、防腐、防霉变、防虫蛀、不变形等优点，所以近些年来被广泛地使用。

2、授权公告号为cn207794787u的中国专利文件公开了一种可调式木塑围栏结构，包括底座，所述底座的顶部两侧设置有立柱，两侧的立柱之间设置有若干个横板，所述底座的底部设置有第一通槽，所述底座在第一通槽的一侧设置有防护罩，防护罩的内腔与所述第一通槽相连通，防护罩上开设有第二通槽，所述防护罩的内壁上开设有限位槽，限位槽内可上下移动的设置有可将所述第二通槽进行开闭的挡板，挡板与限位槽的底部之间设置有压缩弹簧，挡板的顶部设置有高度调节装置。针对上述技术方案，在使用中存在如下缺陷：现有技术中围栏的整体高度是固定的，但实际使用场景中，对围栏的高度要求不同，当围栏安装完成后，难以对围栏的高度进行调节，只能进行拆卸更换，操作起来较为麻烦，此外现有技术中难以对翻越围栏人员起到较好的限制和警示效果。

3、如为此提出一种可调式木塑围栏结构。

技术实现思路

1、本实用新型的目的在于：为解决上述背景技术中提到的问题，本实用新型提供了一种可调式木塑围栏结构。

2、本实用新型为了实现上述目的具体采用以下技术方案：

3、一种可调式木塑围栏结构，包括底座，所述底座底部设置有安装组件，所述底座顶面固定连接有滑管，所述滑管内壁滑动连接有滑柱，所述滑管内部设置有用于控制滑柱滑动的高度调节组件，所述滑柱顶部固定连接有顶板，所述顶板顶部设置有安全组件。

4、进一步地，所述安装组件包括安装板，且安装板固定连接在底座的底面，所述安装板表面贯通开设有滑孔，所述滑孔内壁滑动连接有插柱。

5、进一步地，所述高度调节组件包括蜗杆，所述滑管的数量为四个，且蜗杆与左侧的滑管转动连接，所述蜗杆前端固定连接有旋钮，所述蜗杆的左侧啮合有蜗轮，所述蜗轮中部固定插接有螺纹柱，且螺纹柱底部与滑管内壁底部转动连接，且滑管与滑柱螺纹连接。

6、进一步地，所述安全组件包括尖刺，且尖刺固定连接在顶板的顶面，所述顶板顶面中部设置有人体红外传感器，所述顶板顶面右侧固定安装有声光报警器，所述顶板顶面左侧固定连接有固定座。

7、进一步地，左侧所述滑管和右侧所述滑管相对侧面固定连接有加强杆，所述滑管和滑柱均为木塑材质。

8、进一步地，底座底面中部开设有导水槽，所述导水槽内壁顶面固定连接有挡柱。

9、本实用新型的有益效果如下：

10、本实用新型通过安装组件将底座固定安装在地面，通过滑管和滑柱形成围栏，通过高度调节组件控制滑柱上下移动，即可调节围栏的高度，通过安全组件可进行安全防护，防止外人翻越围栏，在使用中实现了便于对木塑围栏的高度进行自由调节的效果，并且能够对想要翻越围栏的人员起到较好的限制和警示作用，有效提升了围栏的功能性，实用性较好。

技术特征：

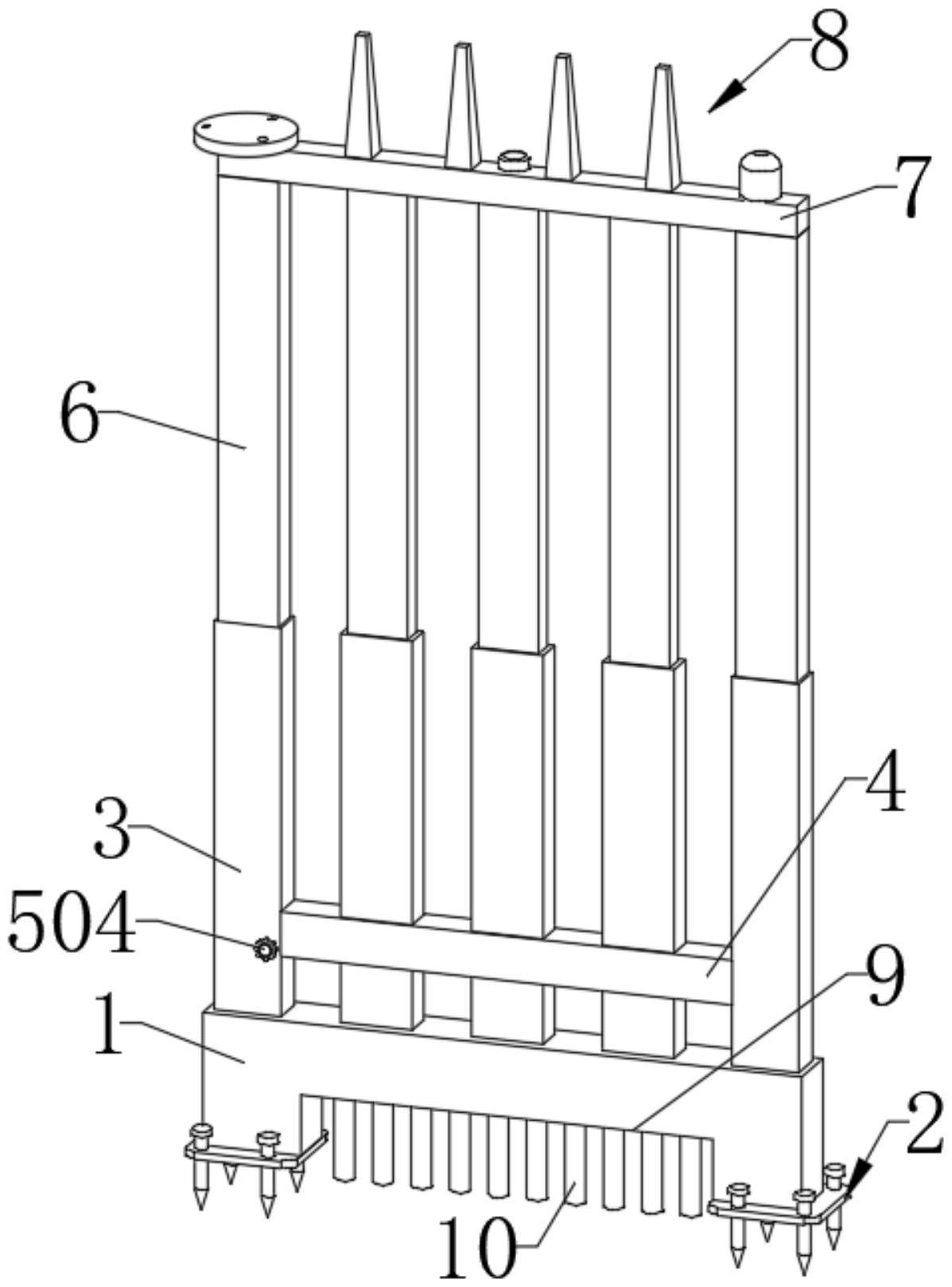

1.一种可调式木塑围栏结构，其特征在于，包括底座(1)，所述底座(1)底部设置有安装组件(2)，所述底座(1)顶面固定连接有滑管(3)，所述滑管(3)内壁滑动连接有滑柱(6)，所述滑管(3)内部设置有用于控制滑柱(6)滑动的高度调节组件(5)，所述滑柱(6)顶部固定连接有顶板(7)，所述顶板(7)顶部设置有安全组件(8)。

2.根据权利要求1所述的一种可调式木塑围栏结构，其特征在于，所述安装组件(2)包括安装板(201)，且安装板(201)固定连接在底座(1)的底面，所述安装板(201)表面贯通开设有滑孔(202)，所述滑孔(202)内壁滑动连接有插柱(203)。

3.根据权利要求1所述的一种可调式木塑围栏结构，其特征在于，所述高度调节组件(5)包括蜗杆(501)，所述滑管(3)的数量为四个，且蜗杆(501)与左侧的滑管(3)转动连接，所述蜗杆(501)前端固定连接有旋钮(504)，所述蜗杆(501)的左侧啮合有蜗轮(502)，所述蜗轮(502)中部固定插接有螺纹柱(503)，且螺纹柱(503)底部与滑管(3)内壁底部转动连接，且滑管(3)与滑柱(6)螺纹连接。

4.根据权利要求2所述的一种可调式木塑围栏结构，其特征在于，所述安全组件(8)包括尖刺(801)，且尖刺(801)固定连接在顶板(7)的顶面，所述顶板(7)顶面中部设置有人体红外传感器(802)，所述顶板(7)顶面右侧固定安装有声光报警器(803)，所述顶板(7)顶面左侧固定连接有固定座(804)。

5.根据权利要求1所述的一种可调式木塑围栏结构，其特征在于，左侧所述滑管(3)和右侧所述滑管(3)相对侧面固定连接有加强杆(4)，所述滑管(3)和滑柱(6)均为木塑材质。

6.根据权利要求1所述的一种可调式木塑围栏结构，其特征在于，所述底座(1)底面中部开设有导水槽(9)，所述导水槽(9)内壁顶面固定连接有挡柱(10)。

技术总结
本技术公开了一种可调式木塑围栏结构，涉及围栏技术领域。本技术包括底座，所述底座底部设置有安装组件，所述底座顶面固定连接有滑管，所述滑管内壁滑动连接有滑柱，所述滑管内部设置有用于控制滑柱滑动的高度调节组件，所述滑柱顶部固定连接有顶板，所述顶板顶部设置有安全组件，所述安装组件包括安装板，且安装板固定连接在底座的底面，所述安装板表面贯通开设有滑孔，所述滑孔内壁滑动连接有插柱，所述高度调节组件包括蜗杆，所述滑管的数量为四个，在使用中实现了便于对木塑围栏的高度进行自由调节的效果，并且能够对想要翻越围栏的人员起到较好的限制和警示作用，有效提升了围栏的功能性，实用性较好。

技术研发人员：刘帅,潘造恒
受保护的技术使用者：江苏烜辉新材料科技有限公司
技术研发日：20221129
技术公布日：2024/1/13
