一种砂浆搅拌加水机构的制作方法

本技术涉及砂浆加工，尤其涉及一种砂浆搅拌加水机构。

背景技术：

1、在建筑中保温砂浆是必不可少的原材料之一，在对建筑原料加工生产中，为了提高建筑材料使用性能，将砂浆与多种材料投放到搅拌罐内使其均匀搅拌是常见的加工流程。对砂浆搅拌加工的过程需要在搅拌期间向搅拌罐内逐步的加水，使其材料混合，而对砂浆混合程度直接影响生产品质。

2、根据对比文件申请号：cn106808594a，该设备是通过搅拌器带动搅拌叶片旋转的方式对搅拌罐内的砂浆进行搅拌，该搅拌形式进倚靠搅拌叶片旋转其运动方式单一，很难保证搅拌罐上下部位的砂浆材料得到充分混合，造成砂浆整体混合效果较差，进而导致对砂浆加工效率慢的问题，因此，本申请提出一种砂浆搅拌加水机构用来解决现有技术中对砂浆搅拌效果差的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中对搅拌罐内砂浆混合不充分的问题，而提出的一种砂浆搅拌加水机构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种砂浆搅拌加水机构，包括搅拌罐，所述搅拌罐上端设置有进料管和进水管，所述进水管上安装有压力控制阀，所述搅拌罐内安装有对砂浆搅拌的搅拌组件，所述搅拌罐上端设置有为搅拌组件提供动力的驱动组件，所述搅拌罐侧端开设有用于排放的排料口。

4、优选地，搅拌组件包括搅拌罐内开设有安装螺纹孔，所述安装螺纹孔内螺纹连接有螺纹杆，所述螺纹杆从上往下依次安装有翻动支链和搅拌叶，所述搅拌罐上端安装有与驱动组件相连的连接支链。

5、优选地，所述连接支链包括与螺纹杆螺纹连接的螺纹管，所述螺纹管与搅拌罐转动连接，所述螺纹管上固定安装有齿圈。

6、优选地，所述驱动组件包括搅拌罐上通过电机架固定安装的转动电机，所述转动电机输出端安装有与搅拌罐转动相连的安装轴，所述安装轴上同步安装有与齿圈相啮合的驱动齿轮。

7、优选地，所述翻动支链包括搅拌罐内固定安装的安装管，所述安装管套设于螺纹杆上，所述螺纹杆上通过转动轴承连接有安装环，所述安装环与安装管之间通过驱动杆相连，所述安装管位于搅拌叶上端。

8、优选地，所述驱动杆包括安装管上对称铰接的一号连板和安装环上对称铰接的二号连板，所述一号连板与二号连板之间相铰接。

9、与现有技术相比，本实用新型具备以下优点：

10、本实用新型通过上述设计的一种砂浆搅拌加水机构设备，采用转动电机带动安装轴和转动齿轮转动，使的螺纹管通过齿圈在转动齿轮的作用下对螺纹杆进行驱动，使得螺纹杆能够对搅拌叶进行驱动，进而能够对搅拌罐内的砂浆起到搅拌作用，螺纹杆在螺纹管驱动作用下纵向运动时，使得安装环在转动轴承的作用下随螺纹杆同步运动，进而对二号连板和一号连板起到驱动作用，使得一号连板和二号连板张开或闭合，进而能够对搅拌罐内的砂浆进行上下驱动，使得砂浆与水之间得到充分混合，从而提高对砂浆加工效率，规避现有技术对砂浆搅拌方式单一的问题。

技术特征：

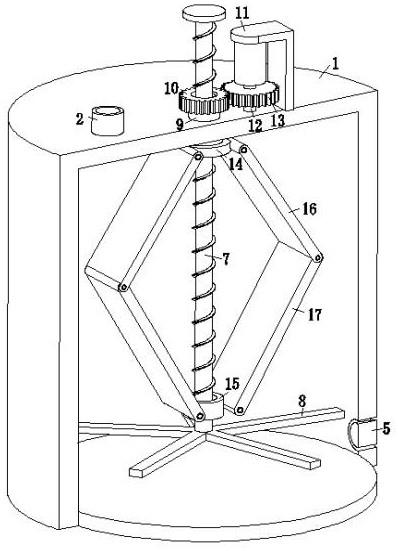

1.一种砂浆搅拌加水机构，其特征在于，包括搅拌罐(1)，所述搅拌罐(1)上端设置有进料管(2)和进水管(3)，所述进水管(3)上安装有压力控制阀(4)，所述搅拌罐(1)内安装有对砂浆搅拌的搅拌组件，所述搅拌罐(1)上端设置有为搅拌组件提供动力的驱动组件，所述搅拌罐(1)侧端开设有用于排放的排料口(5)。

2.根据权利要求1所述的一种砂浆搅拌加水机构，其特征在于，搅拌组件包括搅拌罐(1)内开设有安装螺纹孔(6)，所述安装螺纹孔(6)内螺纹连接有螺纹杆(7)，所述螺纹杆(7)从上往下依次安装有翻动支链和搅拌叶(8)，所述搅拌罐(1)上端安装有与驱动组件相连的连接支链。

3.根据权利要求2所述的一种砂浆搅拌加水机构，其特征在于，所述连接支链包括与螺纹杆(7)螺纹连接的螺纹管(9)，所述螺纹管(9)与搅拌罐(1)转动连接，所述螺纹管(9)上固定安装有齿圈(10)。

4.根据权利要求3所述的一种砂浆搅拌加水机构，其特征在于，所述驱动组件包括搅拌罐(1)上通过电机架固定安装的转动电机(11)，所述转动电机(11)输出端安装有与搅拌罐(1)转动相连的安装轴(12)，所述安装轴(12)上同步安装有与齿圈(10)相啮合的驱动齿轮(13)。

5.根据权利要求2所述的一种砂浆搅拌加水机构，其特征在于，所述翻动支链包括搅拌罐(1)内固定安装的安装管(14)，所述安装管(14)套设于螺纹杆(7)上，所述螺纹杆(7)上通过转动轴承连接有安装环(15)，所述安装环(15)与安装管(14)之间通过驱动杆相连，所述安装管(14)位于搅拌叶(8)上端。

6.根据权利要求5所述的一种砂浆搅拌加水机构，其特征在于，所述驱动杆包括安装管(14)上对称铰接的一号连板(16)和安装环(15)上对称铰接的二号连板(17)，所述一号连板(16)与二号连板(17)之间相铰接。

技术总结
本技术公开了一种砂浆搅拌加水机构，包括搅拌罐，所述搅拌罐上端设置有进料管和进水管。本技术通过上述设计的一种砂浆搅拌加水机构设备，采用转动电机带动安装轴和转动齿轮转动，使的螺纹管通过齿圈在转动齿轮的作用下对螺纹杆进行驱动，使得螺纹杆能够对搅拌叶进行驱动，进而能够对搅拌罐内的砂浆起到搅拌作用，螺纹杆在螺纹管驱动作用下纵向运动时，使得安装环在转动轴承的作用下随螺纹杆同步运动，进而对二号连板和一号连板起到驱动作用，使得一号连板和二号连板张开或闭合，进而能够对搅拌罐内的砂浆进行上下驱动，使得砂浆与水之间得到充分混合，从而提高对砂浆加工效率，规避现有技术对砂浆搅拌方式单一的问题。

技术研发人员：朱玉平
受保护的技术使用者：泰州市高士建筑材料科技有限公司
技术研发日：20221207
技术公布日：2024/1/12
