一种手动V槽打样机的制作方法

本技术涉及手动v槽打样机应用，特别是涉及一种手动v槽打样机。

背景技术：

1、在包装盒的生产制造中，包装盒边框的加工是一项重要步骤，在包装盒边框的加工过程中，通常将纸板切割呈条状，然后在纸条上切割出v槽，然后折叠纸条，最后再将纸条端部粘贴，从而制成包装盒边框。故而v槽的切割步骤是制作包装盒边框的重要步骤。

2、然而现有的一些v槽打样机在进行加工时，对其刀片的刀座都是固定安装，不能够根据实际需求对其进行角度的调节，不方便对小批量的卡纸或者密度板进行v槽加工，降低了在使用中的灵活性，因此，本实用新型提出了一种手动v槽打样机。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种手动v槽打样机，通过对手动打样机的v槽刀头进行可调节设置，从而能够对不同的小批量样品进行打样加工，同时在刀座上设置有调节组件，使得v槽刀头进行不同高度的调节，方便进行使用。

2、为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种手动v槽打样机，包括安装板，所述安装板的顶部靠近后壁边角处均固定连接有支柱，用于对加工机构进行位置的安装固定，两个所述支柱的外壁靠近中部位置螺栓连接有连接块，两个所述连接块的后壁螺栓连接有固定板；

3、所述固定板的前壁靠近侧壁位置对称固定连接有定位组件，所述固定板的前壁靠近中部位置固定连接有v槽加工机构；

4、所述v槽加工机构包括滑轨，所述滑轨的外壁滑动连接有滑块，所述滑块的前壁螺栓连接有调节座，所述调节座的前壁螺栓连接有刀座，所述刀座的侧壁滑动连接有气缸，所述气缸的侧壁靠近底部位置对称卡合连接有刀片，通过对滑块进行用力的推动，从而使其在滑轨上滑动，进而带动刀座上的气缸的移动，从而带动其表面固定的刀片对样品纸板进行切割加工，所述安装板的顶部靠近固定板后壁位置固定连接有压紧组件，所述安装板的顶部靠近中部位置固定连接有定位杆，便于对样品纸板进行位置的定位固定。

5、本实用新型进一步设置为：两个所述支柱的外壁靠近顶部位置螺栓连接有限位块。

6、通过上述技术方案，用于对在支柱上调节的连接块进行安装位置的固定。

7、本实用新型进一步设置为：所述定位组件包括固定块，所述固定块的底部靠近端面位置固定连接有连接柱，所述连接柱的底部固定连接有压板，且与定位杆的顶部呈压紧设置。

8、通过上述技术方案，用于对需要加工的样品进行位置的固定，方便进行精确的加工。

9、本实用新型进一步设置为：两个所述刀片的底部呈相对倾斜设置，且为v字型。

10、通过上述技术方案，用于对样品的表面进行v字型切割加工。

11、本实用新型进一步设置为：所述气缸的驱动杆端面固定连接有定位块，且通过定位块与刀座的顶部呈螺栓连接。

12、通过上述技术方案，便于通过气缸驱动杆的驱动带动气缸在刀座上滑动调节。

13、本实用新型进一步设置为：所述压紧组件包括压杆，所述压杆的端面转动连接有角板，且与安装板的顶部呈螺栓连接。

14、通过上述技术方案，便于通过压杆对放入的样品板进行压紧固定，方便进行v槽加工。

15、本实用新型进一步设置为：所述固定板的底部靠近侧壁位置对称固定连接有螺栓，且与安装板的顶部呈螺栓连接。

16、通过上述技术方案，便于对固定板进行位置的安装固定，同时能够对其进行调节固定。

17、本实用新型的有益效果如下：

18、1.本实用新型提出的一种手动v槽打样机通过对手动打样机的v槽刀头进行可调节设置，从而能够对不同的小批量样品进行打样加工；

19、2.本实用新型提出的一种手动v槽打样机通过在刀座上设置有调节组件，使得v槽刀头进行不同高度的调节，方便进行使用。

技术特征：

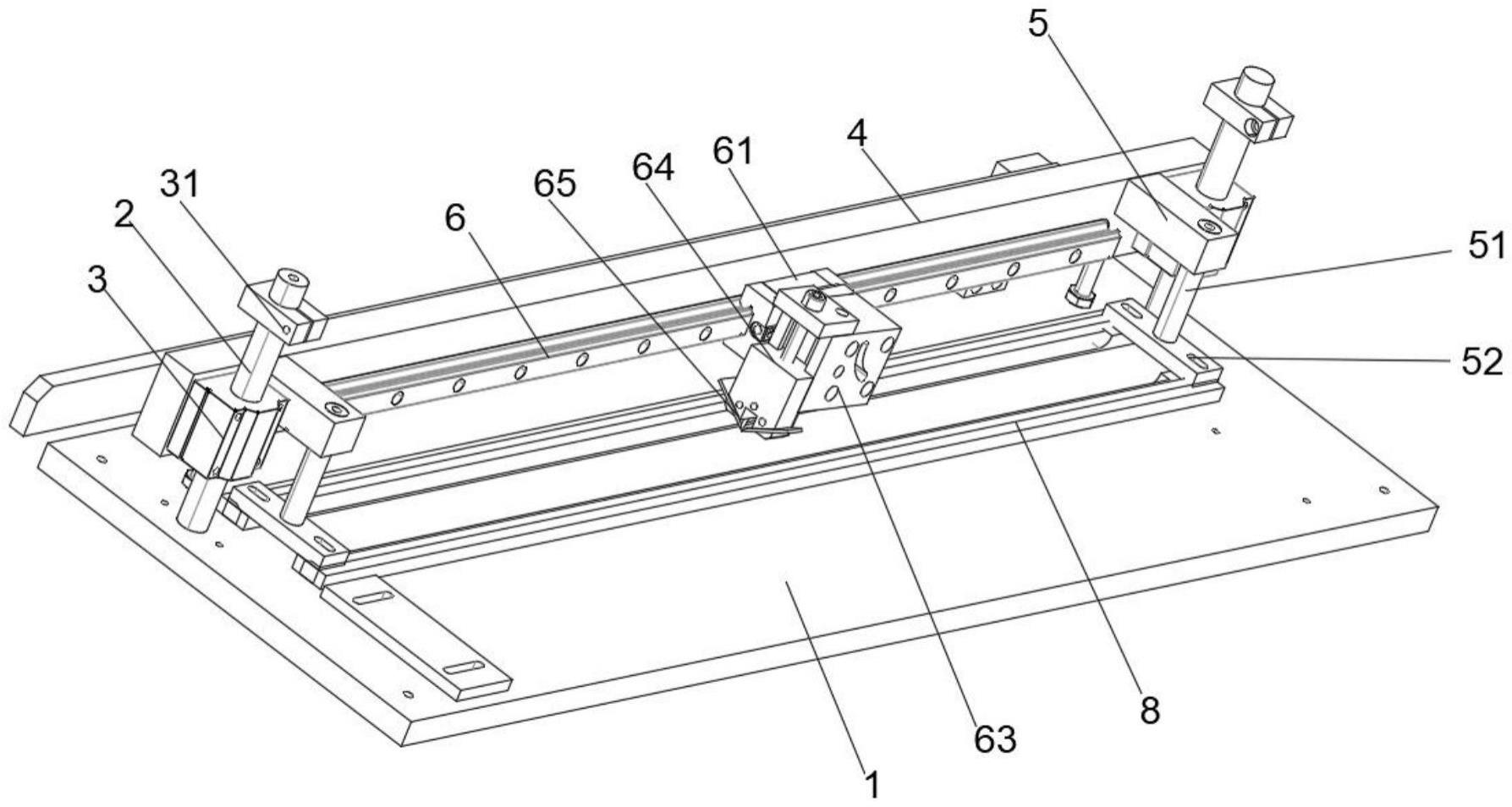

1.一种手动v槽打样机，包括安装板(1)，其特征在于：所述安装板(1)的顶部靠近后壁边角处均固定连接有支柱(2)，两个所述支柱(2)的外壁靠近中部位置螺栓连接有连接块(3)，两个所述连接块(3)的后壁螺栓连接有固定板(4)；

2.根据权利要求1所述的一种手动v槽打样机，其特征在于：两个所述支柱(2)的外壁靠近顶部位置螺栓连接有限位块(31)。

3.根据权利要求1所述的一种手动v槽打样机，其特征在于：所述定位组件包括固定块(5)，所述固定块(5)的底部靠近端面位置固定连接有连接柱(51)，所述连接柱(51)的底部固定连接有压板(52)，且与定位杆(8)的顶部呈压紧设置。

4.根据权利要求1所述的一种手动v槽打样机，其特征在于：两个所述刀片(65)的底部呈相对倾斜设置，且为v字型。

5.根据权利要求1所述的一种手动v槽打样机，其特征在于：所述气缸(64)的驱动杆端面固定连接有定位块(66)，且通过定位块(66)与刀座(63)的顶部呈螺栓连接。

6.根据权利要求1所述的一种手动v槽打样机，其特征在于：所述压紧组件包括压杆(7)，所述压杆(7)的端面转动连接有角板(71)，且与安装板(1)的顶部呈螺栓连接。

7.根据权利要求1所述的一种手动v槽打样机，其特征在于：所述固定板(4)的底部靠近侧壁位置对称固定连接有螺栓，且与安装板(1)的顶部呈螺栓连接。

技术总结
本技术公开了一种手动V槽打样机，包括安装板，所述安装板的顶部靠近后壁边角处均固定连接有支柱，用于对加工机构进行位置的安装固定，两个所述支柱的外壁靠近中部位置螺栓连接有连接块，两个所述连接块的后壁螺栓连接有固定板，所述固定板的前壁靠近侧壁位置对称固定连接有定位组件，所述固定板的前壁靠近中部位置固定连接有V槽加工机构。本技术通过对手动打样机的V槽刀头进行可调节设置，从而能够对不同的小批量样品进行打样加工，同时在刀座上设置有调节组件，使得V槽刀头进行不同高度的调节，方便进行使用。

技术研发人员：李潮永
受保护的技术使用者：东莞市东工精密机械设备有限公司
技术研发日：20221209
技术公布日：2024/1/12
