一种照明工程施工防护装置的制作方法

本技术涉及照明工程，具体为一种照明工程施工防护装置。

背景技术：

1、照明工程是指采用天然光或人工照明系统以满足特定光环境中照明要求的设计、技术及工程的学科。照明的要求主要有被照表面的光照度、亮度、显色性及光环境的视觉效果等。照明工程既有功能照明作用，更有美化城市环境的作用。照明工程在施工的过程中不可避免的会有施工器械或施工材料从高处掉落下来，从而影响下方的施工人员的安全，现有的解决方式大多通过防护板或防护棚进行保护，但现有的防护板或防护棚大多不便于移动，每次需要移动时，大多需要拆掉才能进行移动，使用时再重新组装，十分不便。且现有的防护板或防护棚虽然能够解决防护的问题，但掉落的施工器械或施工材料会散落一地，往往需要花费施工人员较长的时间进行寻找，费时费力，大大降低了施工效率；且现有的防护板或防护棚无法根据需要来调整其防护的范围，这样在一些狭小空间不便于使用。

技术实现思路

1、本实用新型的目的在于提供一种照明工程施工防护装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种照明工程施工防护装置，包括凹型底架，所述凹型底架的下端通过安装座左右对称安装有滚轮，所述凹型底架的上端左右对称焊接有支撑板，所述支撑板的上端焊接有顶板，所述顶板的上方设有防护板，所述防护板与顶板之间对称安装有多个一级缓存机构，所述防护板与顶板之间左右对称安装有一对二级缓存机构，所述防护板的下端左右对称焊接有固定板，左右对称分布的两个固定板之间转动连接有调节螺杆，所述调节螺杆的两端对称焊接有摇把，所述调节螺杆上左右对称安装有传动板，两个传动板的上端均焊接有延伸板，所述延伸板的下端对称焊接有凸型滑块。

3、优选的，所述一级缓存机构包括有：套筒、缓冲杆和第一缓存弹簧，所述顶板的上端对称焊接有多个套筒，所述套筒内滑动连接有缓冲杆，所述缓冲杆的上端套设有第一缓存弹簧，所述缓冲杆的上端与防护板焊接。

4、优选的，所述缓冲杆的下端焊接有限位圆板，限位圆板与套筒滑动连接，所述第一缓存弹簧设置在防护板与套筒之间。

5、优选的，所述二级缓存机构包括有：凹型座、滑杆、第二缓存弹簧、缓冲块和旋转板，所述顶板的上端左右对称焊接有一对凹型座，所述凹型座的内侧焊接有滑杆，所述滑杆上套设有第二缓存弹簧，所述滑杆上套设有缓冲块，所述缓冲块的上端通过铰链连接有旋转板，所述旋转板的上端通过铰链与防护板连接。

6、优选的，所述缓冲块的侧面开设有圆孔，所述滑杆贯穿圆孔设置，所述缓冲块与滑杆滑动连接。

7、优选的，所述延伸板与防护板滑动连接，所述调节螺杆为一个圆杆的两端对称开设有左旋螺纹和右旋螺纹，所述传动板与调节螺杆螺纹连接，所述传动板与滑槽滑动连接，所述凸型滑块与限位槽滑动连接。

8、与现有技术相比，本实用新型的有益效果是：本实用新型的施工防护装置结构设计合理，实用性强，通过设置的滚轮方便对防护装置整体进行推移，免去了拆卸安装的烦恼，当施工器械或施工材料掉落时，通过设置的防护板和延伸板进行格挡，能够有效的保护施工人员的安全，通过设置的一级缓存机构和二级缓存机构能够很好的减缓掉落的冲力，同时通过设置的防护板和延伸板配合能够对施工器械或施工材料进行收集，防止施工器械或施工材料随意散落，方便施工人员寻找，当需要调节防护装置的防护范围时，通过转动调节螺杆，调节螺杆带动传动块相互靠近或远离，同时传动块带动延伸板沿着防护板滑动，从而调节防护装置的防护范围，操作简单方便。

技术特征：

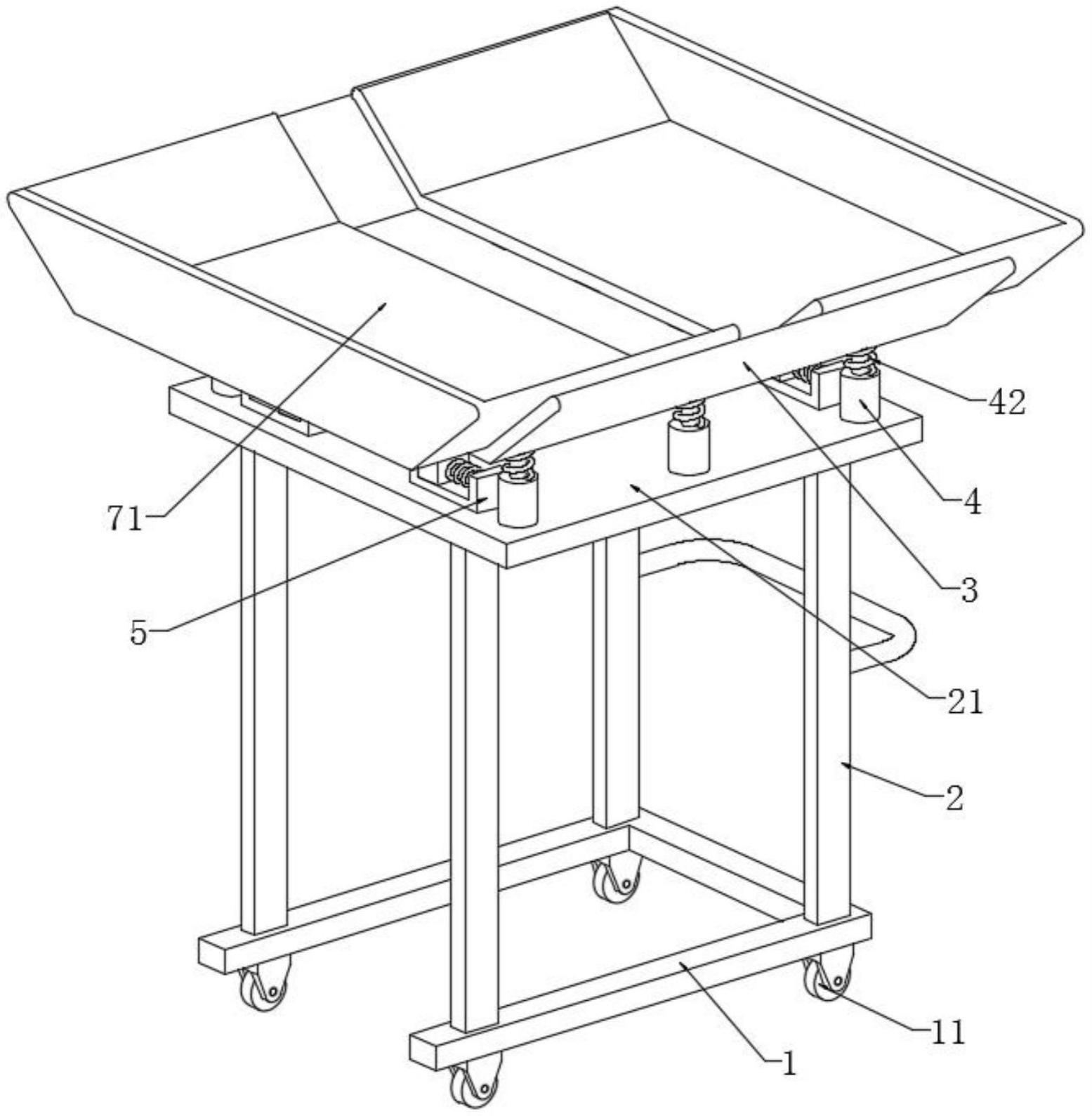

1.一种照明工程施工防护装置，包括凹型底架(1)，其特征在于：所述凹型底架(1)的下端通过安装座左右对称安装有滚轮(11)，所述凹型底架(1)的上端左右对称焊接有支撑板(2)，所述支撑板(2)的上端焊接有顶板(21)，所述顶板(21)的上方设有防护板(3)，所述防护板(3)与顶板(21)之间对称安装有多个一级缓存机构，所述防护板(3)与顶板(21)之间左右对称安装有一对二级缓存机构，所述防护板(3)的下端左右对称焊接有固定板(6)，左右对称分布的两个固定板(6)之间转动连接有调节螺杆(61)，所述调节螺杆(61)的两端对称焊接有摇把，所述调节螺杆(61)上左右对称安装有传动板(7)，两个传动板(7)的上端均焊接有延伸板(71)，所述延伸板(71)的下端对称焊接有凸型滑块(72)。

2.根据权利要求1所述的一种照明工程施工防护装置，其特征在于：所述一级缓存机构包括有：套筒(4)、缓冲杆(41)和第一缓存弹簧(42)，所述顶板(21)的上端对称焊接有多个套筒(4)，所述套筒(4)内滑动连接有缓冲杆(41)，所述缓冲杆(41)的上端套设有第一缓存弹簧(42)，所述缓冲杆(41)的上端与防护板(3)焊接。

3.根据权利要求2所述的一种照明工程施工防护装置，其特征在于：所述缓冲杆(41)的下端焊接有限位圆板，限位圆板与套筒(4)滑动连接，所述第一缓存弹簧(42)设置在防护板(3)与套筒(4)之间。

4.根据权利要求1所述的一种照明工程施工防护装置，其特征在于：所述二级缓存机构包括有：凹型座(5)、滑杆(51)、第二缓存弹簧(52)、缓冲块(53)和旋转板(54)，所述顶板(21)的上端左右对称焊接有一对凹型座(5)，所述凹型座(5)的内侧焊接有滑杆(51)，所述滑杆(51)上套设有第二缓存弹簧(52)，所述滑杆(51)上套设有缓冲块(53)，所述缓冲块(53)的上端通过铰链连接有旋转板(54)，所述旋转板(54)的上端通过铰链与防护板(3)连接。

5.根据权利要求4所述的一种照明工程施工防护装置，其特征在于：所述缓冲块(53)的侧面开设有圆孔，所述滑杆(51)贯穿圆孔设置，所述缓冲块(53)与滑杆(51)滑动连接。

6.根据权利要求1所述的一种照明工程施工防护装置，其特征在于：所述延伸板(71)与防护板(3)滑动连接，所述调节螺杆(61)为一个圆杆的两端对称开设有左旋螺纹和右旋螺纹，所述传动板(7)与调节螺杆(61)螺纹连接，所述传动板(7)与滑槽(31)滑动连接，所述凸型滑块(72)与限位槽(32)滑动连接。

技术总结
本技术涉及照明工程技术领域，具体为一种照明工程施工防护装置，包括凹型底架，凹型底架的下端通过安装座左右对称安装有滚轮，凹型底架的上端左右对称焊接有支撑板，支撑板的上端焊接有顶板，顶板的上方设有防护板，防护板与顶板之间对称安装有多个一级缓存机构，本技术的有益效果是：通过设置的滚轮方便对防护装置整体进行推移，免去了拆卸安装的烦恼，当施工器械或施工材料掉落时，通过设置的防护板和延伸板进行格挡，能够有效的保护施工人员的安全，通过设置的一级缓存机构和二级缓存机构能够很好的减缓掉落的冲力，同时通过设置的防护板和延伸板配合能够对施工器械或施工材料进行收集。

技术研发人员：程涛,杨永磊,张云翔,吕良建
受保护的技术使用者：安徽新铁机电工程有限公司
技术研发日：20221210
技术公布日：2024/1/12
