一种余浆回收系统的防堵塞收集桶装置的制作方法

本技术属于余浆回收，具体涉及一种余浆回收系统的防堵塞收集桶装置。

背景技术：

1、余浆是管桩生产过程中，混凝土经离心成型后从管桩内壁析出的悬浊液，其主要成分是水泥、磨细砂、水、砂粉和减水剂。

2、余浆回收系统是针对管桩生产过程中产生的余浆进行回收，收集桶装置是余浆回收系统中的余浆收集装置，现有的余浆收集桶装置没有滤网拦截结构，刚进入收集桶的余浆浓度大，且余浆中含有树根树枝、大颗粒杂质，容易造成管道堵塞，大量杂质会对渣浆泵产生损伤，且需要定期清理收集桶底部的残渣余浆，耽误生产时间，且不易清理操作，为此我们提出一种余浆回收系统的防堵塞收集桶装置。

技术实现思路

1、本实用新型的目的在于提供一种余浆回收系统的防堵塞收集桶装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种余浆回收系统的防堵塞收集桶装置，包括余浆收集主桶和余浆收集副桶，所述余浆收集主桶的下部设置有输送蝶阀，所述输送蝶阀通过输送软管与所述余浆收集副桶连接；

3、所述余浆收集主桶上设置有支撑滤网，所述支撑滤网上设置有过滤盒；

4、所述余浆收集主桶的下部为上大下小的圆锥形结构，所述余浆收集主桶的底部设置有主桶排污蝶阀，所述余浆收集副桶的下部设置有副桶排污蝶阀。

5、优选的，所述支撑滤网通过十字支撑架安装在所述余浆收集主桶上，所述支撑滤网上设置有用于搅拌所述余浆收集主桶内余浆的搅拌机。

6、优选的，所述过滤盒卡接在所述支撑滤网上，所述过滤盒为开口盒体结构，且所述过滤盒上设置有对称分布的把手。

7、优选的，所述余浆收集主桶的外侧设置有对称分布的安装座，所述余浆收集主桶通过所述安装座安装在主桶支架上。

8、优选的，所述主桶支架为方形支架，所述余浆收集主桶安装在所述主桶支架的内侧，所述余浆收集主桶的底部高度高于所述余浆收集副桶的中部高度。

9、优选的，所述余浆收集副桶内设置有用于输送所述余浆收集副桶内余浆的立式渣浆泵。

10、优选的，所述主桶排污蝶阀高于所述主桶支架的底部，所述副桶排污蝶阀位于所述余浆收集副桶的最下部。

11、与现有技术相比，本实用新型的有益效果是：

12、1、本实用新型设有支撑滤网、过滤盒和把手，由于于江中含有树根树枝、大颗粒杂质，支撑滤网上的过滤盒能够有效过滤杂质，避免杂质进入余浆收集主桶和余浆收集副桶内损坏立式渣浆泵，同时避免杂质堵塞输送管道，保障余浆回收的正常生产使用；

13、2、本实用新型中余浆收集主桶的下部为上大下小的圆锥形结构，且设有主桶排污蝶阀和副桶排污蝶阀，能够定时对余浆收集主桶和余浆收集副桶进行清理，不需要人工进入桶内清理，只需要打开主桶排污蝶阀和副桶排污蝶阀就能清理沉淀余浆，保障余浆的正常输送，避免余浆沉淀淤积，同时降低人工劳动强度，提高使用安全性。

技术特征：

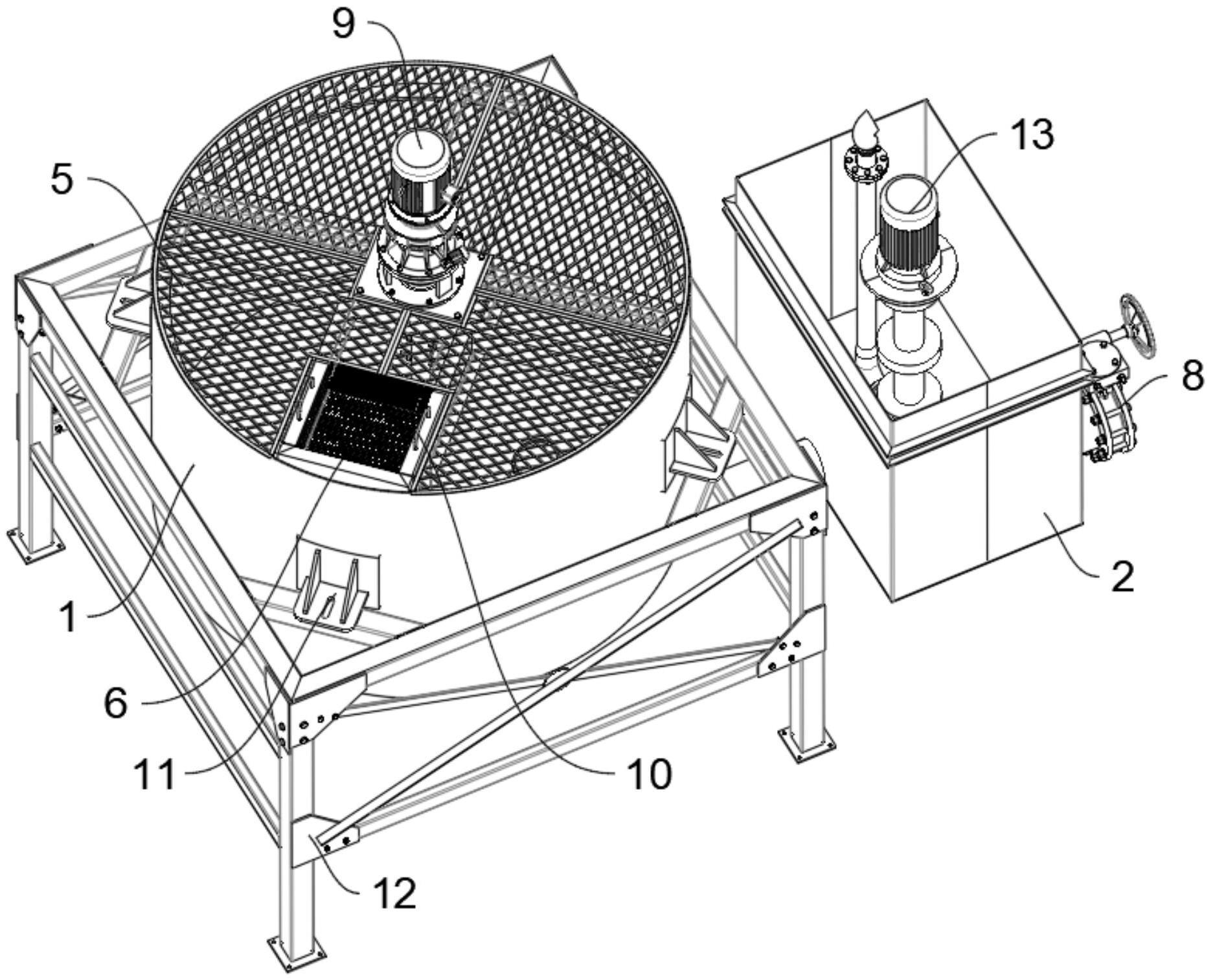

1.一种余浆回收系统的防堵塞收集桶装置，其特征在于，包括余浆收集主桶（1）和余浆收集副桶（2），所述余浆收集主桶（1）的下部设置有输送蝶阀（3），所述输送蝶阀（3）通过输送软管（4）与所述余浆收集副桶（2）连接；

2.根据权利要求1所述的一种余浆回收系统的防堵塞收集桶装置，其特征在于：所述支撑滤网（5）通过十字支撑架安装在所述余浆收集主桶（1）上，所述支撑滤网（5）上设置有用于搅拌所述余浆收集主桶（1）内余浆的搅拌机（9）。

3.根据权利要求1所述的一种余浆回收系统的防堵塞收集桶装置，其特征在于：所述过滤盒（6）卡接在所述支撑滤网（5）上，所述过滤盒（6）为开口盒体结构，且所述过滤盒（6）上设置有对称分布的把手（10）。

4.根据权利要求1所述的一种余浆回收系统的防堵塞收集桶装置，其特征在于：所述余浆收集主桶（1）的外侧设置有对称分布的安装座（11），所述余浆收集主桶（1）通过所述安装座（11）安装在主桶支架（12）上。

5.根据权利要求4所述的一种余浆回收系统的防堵塞收集桶装置，其特征在于：所述主桶支架（12）为方形支架，所述余浆收集主桶（1）安装在所述主桶支架（12）的内侧，所述余浆收集主桶（1）的底部高度高于所述余浆收集副桶（2）的中部高度。

6.根据权利要求1所述的一种余浆回收系统的防堵塞收集桶装置，其特征在于：所述余浆收集副桶（2）内设置有用于输送所述余浆收集副桶（2）内余浆的立式渣浆泵（13）。

7.根据权利要求5所述的一种余浆回收系统的防堵塞收集桶装置，其特征在于：所述主桶排污蝶阀（7）高于所述主桶支架（12）的底部，所述副桶排污蝶阀（8）位于所述余浆收集副桶（2）的最下部。

技术总结
本技术公开了一种余浆回收系统的防堵塞收集桶装置，包括余浆收集主桶和余浆收集副桶，所述余浆收集主桶的下部设置有输送蝶阀，所述输送蝶阀通过输送软管与所述余浆收集副桶连接；所述余浆收集主桶上设置有支撑滤网，所述支撑滤网上设置有过滤盒；所述余浆收集主桶的下部为圆锥形结构，所述余浆收集主桶的底部设置有主桶排污蝶阀，所述余浆收集副桶的下部设置有副桶排污蝶阀，本技术能够过滤大颗粒杂质，避免杂质进入余浆收集主桶和余浆收集副桶内损坏立式渣浆泵，避免杂质堵塞输送管道，同时能够定时对余浆收集主桶和余浆收集副桶进行清理，不需要人工进入桶内清理，避免余浆沉淀淤积，同时降低人工劳动强度，提高使用安全性。

技术研发人员：徐鹏,肖建胜,唐茂强
受保护的技术使用者：江苏汤辰机械装备制造股份有限公司
技术研发日：20221215
技术公布日：2024/1/12
