一种石材幕墙骨架安装结构的制作方法

本技术属于建筑装饰施工，具体涉及一种石材幕墙骨架安装结构。

背景技术：

1、石材幕墙是目前常见的一种建筑物外墙装修形式，目前，普通的石材幕墙是将石材面板固定安装在骨架上。在石材幕墙施工过程中，需要在外墙之外进行幕墙安装骨架的安装。再将石材幕墙安装到骨架上。石材幕墙骨架通常采用横梁与立柱相互焊接的方式组成。在石材幕墙骨架整体架设过程中，采用焊接的方式不便于幕墙骨架的调整，且容易造成幕墙骨架发生变形，影响后期墙板的拼装。同时焊接的方式容易造成周围环境的污染，不便于现场施工。

技术实现思路

1、本实用新型实施例提供一种石材幕墙骨架安装结构，旨在能过解决现有技术中石材幕墙骨架在架设过程中容易发生变形不便于后期墙板拼装的问题。

2、为实现上述目的，本实用新型采用的技术方案是：提供一种石材幕墙骨架安装结构，包括：

3、底板，用于固定到墙体上；

4、连接梁，一端固定连接在所述底板上，另一端向外侧延伸设置有连接翼板，所述连接翼板的一侧固定安装有加强板；

5、压板，与所述加强板间隔平行布置，且所述压板与所述加强板分别位于所述连接翼板的两侧；

6、纵梁，设置在所述压板与所述连接翼板之间，所述压板与所述连接翼板之间组成用于存放纵梁的安装空间；

7、压紧组件，设置在所述压板与所述连接翼板之间，用于将所述纵梁压紧在所述连接翼板与所述压板之间；

8、横梁，可拆卸安装在所述纵梁上，所述横梁上设置有用于安装墙板的安装位。

9、在一种可能的实现方式中，所述纵梁沿垂直于所述纵梁长度方向的横截面为u形结构，所述纵梁包括连接板及两个与所述连接板垂直设置的支撑板，所述连接板位于所述压板与所述连接翼板之间。

10、在一种可能的实现方式中，所述压紧组件包括：

11、紧固螺栓，贯穿所述加强板及所述压板设置；

12、压紧螺母，与所述紧固螺栓螺纹连接，用于将所述连接板压紧在所述压板与所述连接翼板之间。

13、在一种可能的实现方式中，所述连接翼板上设置有用于容纳所述紧固螺栓的长圆通孔，所述长圆通孔的长度方向沿所述连接梁的长度方向布置。

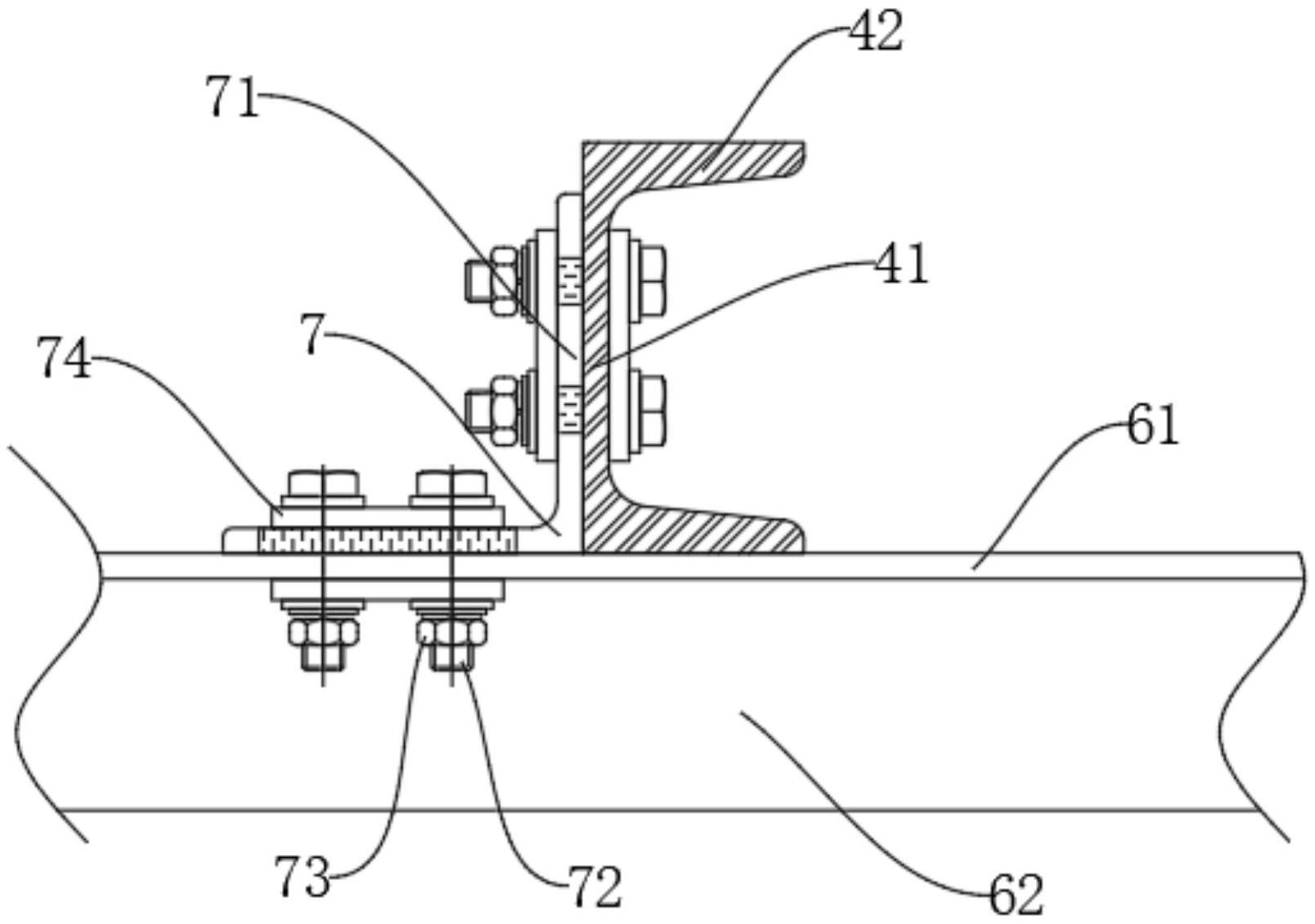

14、在一种可能的实现方式中，所述横梁与所述纵梁之间还设置有用于将所述横梁固定到所述纵梁上的连接件，所述连接件包括两个相互垂直且固定连接的固定板，两个所述固定板分别与所述纵梁及所述横梁可拆卸连接。

15、在一种可能的实现方式中，所述固定板上设置有用于与所述横梁及所述纵梁固定连接的连接杆及上紧件，所述上紧件与所述连接杆螺纹连接。

16、在一种可能的实现方式中，所述固定板上还安装有垫板，所述垫板用于加强所述固定板的强度，所述连接杆贯穿所述垫板及所述固定板设置。

17、在一种可能的实现方式中，所述横梁包括相互垂直的第一翼板及第二翼板，所述第一翼板用于与所述固定板固定连接，所述第二翼板用于安装用于安装墙板的挂件。

18、在一种可能的实现方式中，所述固定板上设置有沿所述纵梁长度方向布置的长条通孔。

19、在一种可能的实现方式中，所述固定板与所述第一翼板固定连接时，所述第一翼板抵靠在所述纵梁的外侧壁上。

20、本申请实施例所示的方案，与现有技术相比，通过设置有底板，底板通过螺栓固定安装到墙面上，并在底板的一侧固定安装有连接梁。连接梁远离底板的一端设置有连接翼板。并在连接翼板的一侧固定安装有加强板，在连接翼板的另一侧可拆卸安装有压板。本申请在安装时，可以先将底板固定安装到墙体上，再将纵梁放置到连接翼板的一侧。并将压板放置到纵梁远离连接翼板的一侧。通过压紧组件使压板将纵梁压紧在连接翼板上。最后将横梁安装到纵梁上。在安装过程中，采用压板及连接翼板之间的固定方式将纵梁固定到连接梁上。在幕墙骨架整体架设过程中避免了焊接的连接方式，有效减少了幕墙骨架的整体变形，以及对周围环境的污染。

技术特征：

1.一种石材幕墙骨架安装结构，其特征在于，包括：

2.如权利要求1所述的石材幕墙骨架安装结构，其特征在于，所述纵梁沿垂直于所述纵梁长度方向的横截面为u形结构，所述纵梁包括连接板及两个与所述连接板垂直设置的支撑板，所述连接板位于所述压板与所述连接翼板之间。

3.如权利要求2所述的石材幕墙骨架安装结构，其特征在于，所述压紧组件包括：

4.如权利要求3所述的石材幕墙骨架安装结构，其特征在于，所述连接翼板上设置有用于容纳所述紧固螺栓的长圆通孔，所述长圆通孔的长度方向沿所述连接梁的长度方向布置。

5.如权利要求1所述的石材幕墙骨架安装结构，其特征在于，所述横梁与所述纵梁之间还设置有用于将所述横梁固定到所述纵梁上的连接件，所述连接件包括两个相互垂直且固定连接的固定板，两个所述固定板分别与所述纵梁及所述横梁可拆卸连接。

6.如权利要求5所述的石材幕墙骨架安装结构，其特征在于，所述固定板上设置有用于与所述横梁及所述纵梁固定连接的连接杆及上紧件，所述上紧件与所述连接杆螺纹连接。

7.如权利要求6所述的石材幕墙骨架安装结构，其特征在于，所述固定板上还安装有垫板，所述垫板用于加强所述固定板的强度，所述连接杆贯穿所述垫板及所述固定板设置。

8.如权利要求5所述的石材幕墙骨架安装结构，其特征在于，所述横梁包括相互垂直的第一翼板及第二翼板，所述第一翼板用于与所述固定板固定连接，所述第二翼板用于安装用于安装墙板的挂件。

9.如权利要求5所述的石材幕墙骨架安装结构，其特征在于，所述固定板上设置有沿所述纵梁长度方向布置的长条通孔。

10.如权利要求8所述的石材幕墙骨架安装结构，其特征在于，所述固定板与所述第一翼板固定连接时，所述第一翼板抵靠在所述纵梁的外侧壁上。

技术总结
本技术提供了一种石材幕墙骨架安装结构，所述石材幕墙骨架安装结构包括底板、连接梁、压板、纵梁、压紧组件和横梁。本技术提供的石材幕墙骨架安装结构，在安装时，可以先将底板固定安装到墙体上，再将纵梁放置到连接翼板的一侧。并将压板放置到纵梁远离连接翼板的一侧。通过压紧组件使压板将纵梁压紧在连接翼板上。最后将横梁安装到纵梁上。在安装过程中，采用压板及连接翼板之间的固定方式将纵梁固定到连接梁上。在幕墙骨架整体架设过程中避免了焊接的连接方式，有效减少了幕墙骨架的整体变形，以及对周围环境的污染。

技术研发人员：马红漫,苏建阳,高立岗,杨志增,王彤,曹青良,赵飞,丁聚鹏,赵鑫,陈芳菲,李赛雷
受保护的技术使用者：河北建工集团建筑装饰工程有限公司
技术研发日：20221222
技术公布日：2024/1/12
