室内骨架隔墙密封型铝合金沿地沿顶龙骨结构的制作方法

本技术属于室内装修，特别是一种室内骨架隔墙密封型铝合金沿地沿顶龙骨结构。

背景技术：

1、随着人们生活水平的不断提高、现代科学技术的迅速发展、知识社会的悄然到来，人们在追求物质生活的同时，更注重精神的享受及对环境越来越高的要求，安静、舒适、环保的生活、工作、休息环境是当代人们所共同追求的目标。而安静的环境则需要完善、合理的隔声措施。因此，建筑的隔声从建筑环境学的视角来看就是建筑内在品质的重要因素之一。在建筑空间内，声音的主要传播媒质就是空气，因此，对于室内骨架薄板型隔墙(骨架指：轻钢、型钢、铝合金龙骨等；薄板指：纸面石膏板、玻镁板、水泥压力板、硅酸钙板等)，急需解决的就是骨架薄板隔墙系统的气密性问题(即隔墙系统上孔洞、缝隙的空气密封问题)。

技术实现思路

1、本实用新型的目的是提供一种室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，其能与隔墙的饰板之间形成良好密封，提高隔墙的气密性和隔音性能。

2、为实现上述目的，本实用新型采取以下技术方案：

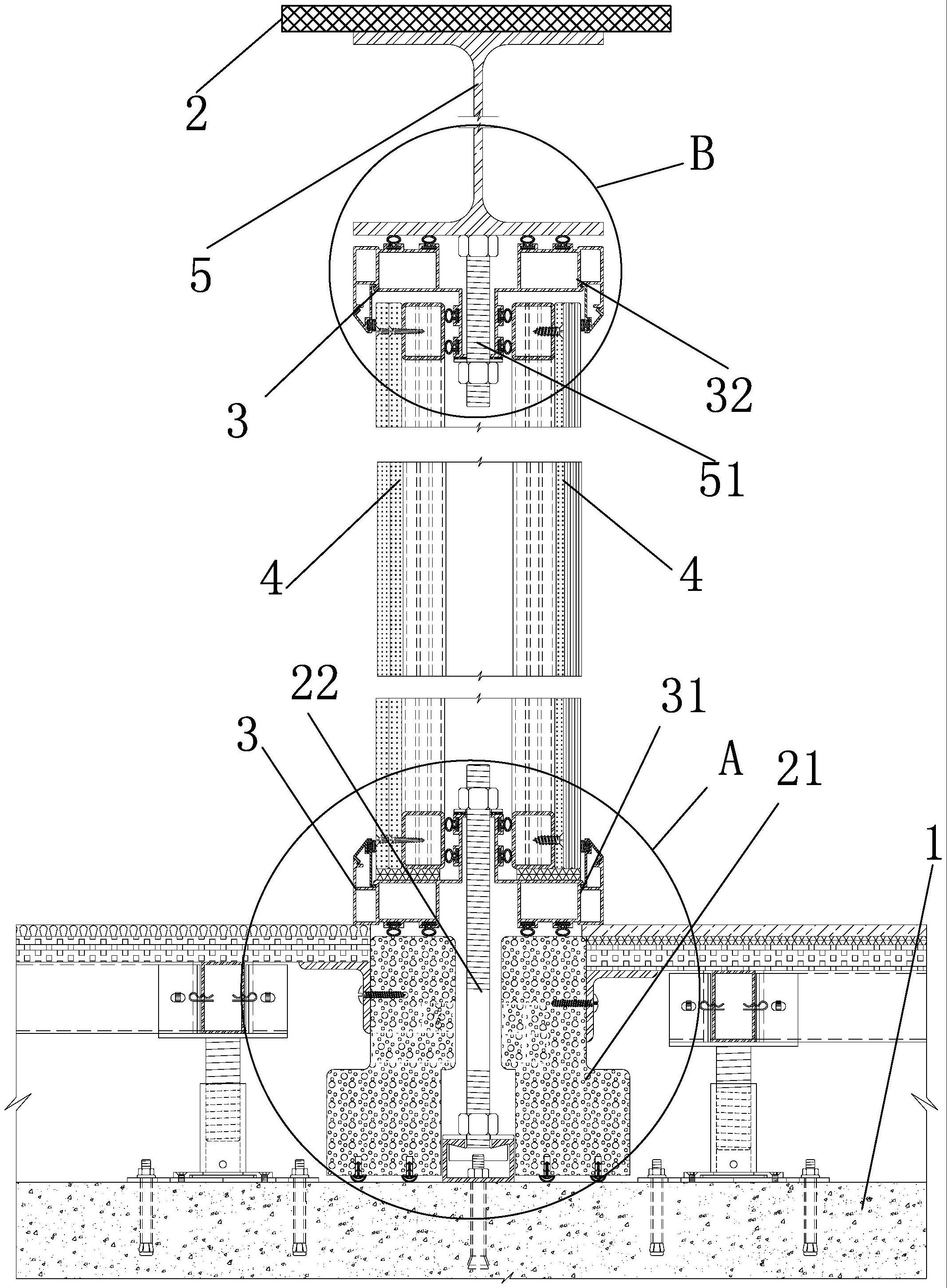

3、一种室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，包括若干龙骨结构，该龙骨结构包括沿地龙骨和沿顶龙骨，二者结构相同且相对设置；该沿地龙骨包括一个矩形的顶板，该顶板设有若干第一穿孔；该顶板两侧连接截面呈l型的第一侧板，各第一侧板外端连接截面呈矩形的第一支撑部，各第一支撑部外侧连接截面呈矩形的第一扣板部，该第一扣板部向上延伸设有第一扣板槽；两个第一支撑部分别位于两个grc基座顶面，若干定位螺杆穿设于该顶板上对应的第一穿孔，且该定位螺杆顶端套设有定位螺母，底端固定在建筑地板上；该沿顶龙骨包括一个矩形的底板，该底板设有若干第二穿孔；该底板两侧连接截面呈l型的第二侧板，各第二侧板外端连接截面呈矩形的第二支撑部，各第二支撑部外侧连接截面呈矩形的第二扣板部，该第二扣板部向下延伸设有第二扣板槽；两个第二支撑部位于建筑顶部的工字钢底面，该工字钢底面设有若干竖向的固定螺杆，该固定螺杆穿设于该底板上对应的第二穿孔，且该固定螺杆底端套设有固定螺母；该第一支撑部底面、该第二支撑部顶面设有若干第一密封胶条，该第一侧板侧面、该第二侧板侧面设有若干第二密封胶条。

4、进一步的，所述第一扣板槽和所述第二扣板槽内设有扣板。

5、进一步的，所述扣板截面呈“7”字型，顶端设有密封槽，该密封槽内设有密封胶条。

6、进一步的，所述第一支撑部底面、所述第二支撑部顶面设有若干第一胶条槽，所述第一密封胶条固定于对应的第一胶条槽内；所述第一侧板侧面、所述第二侧板侧面设有若干第二胶条槽，所述第二密封胶条固定于对应的第二胶条槽内。

7、进一步的，所述定位螺杆底端设有截面呈t型的端头，该端头位于哈芬槽内，该哈芬槽通过锚栓固定在所述建筑地板上。

8、本实用新型的有益效果是：本实用新型室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，其能与隔墙的饰板之间形成良好密封，提高隔墙的气密性和隔音性能，其采用标准化设计、工厂化、部品化生产、装配式施工，有利于单元式隔墙装配式体系的推广。

技术特征：

1.一种室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，其特征在于，包括若干龙骨结构，该龙骨结构包括沿地龙骨和沿顶龙骨，二者结构相同且相对设置；该沿地龙骨包括一个矩形的顶板，该顶板设有若干第一穿孔；该顶板两侧连接截面呈l型的第一侧板，各第一侧板外端连接截面呈矩形的第一支撑部，各第一支撑部外侧连接截面呈矩形的第一扣板部，该第一扣板部向上延伸设有第一扣板槽；两个第一支撑部分别位于两个grc基座顶面，若干定位螺杆穿设于该顶板上对应的第一穿孔，且该定位螺杆顶端套设有定位螺母，底端固定在建筑地板上；该沿顶龙骨包括一个矩形的底板，该底板设有若干第二穿孔；该底板两侧连接截面呈l型的第二侧板，各第二侧板外端连接截面呈矩形的第二支撑部，各第二支撑部外侧连接截面呈矩形的第二扣板部，该第二扣板部向下延伸设有第二扣板槽；两个第二支撑部位于建筑顶部的工字钢底面，该工字钢底面设有若干竖向的固定螺杆，该固定螺杆穿设于该底板上对应的第二穿孔，且该固定螺杆底端套设有固定螺母；该第一支撑部底面、该第二支撑部顶面设有若干第一密封胶条，该第一侧板侧面、该第二侧板侧面设有若干第二密封胶条。

2.根据权利要求1所述的室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，其特征在于：所述第一扣板槽和所述第二扣板槽内设有扣板。

3.根据权利要求2所述的室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，其特征在于：所述扣板截面呈“7”字型，顶端设有密封槽，该密封槽内设有密封胶条。

4.根据权利要求1所述的室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，其特征在于：所述第一支撑部底面、所述第二支撑部顶面设有若干第一胶条槽，所述第一密封胶条固定于对应的第一胶条槽内；所述第一侧板侧面、所述第二侧板侧面设有若干第二胶条槽，所述第二密封胶条固定于对应的第二胶条槽内。

5.根据权利要求1所述的室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，其特征在于：所述定位螺杆底端设有截面呈t型的端头，该端头位于哈芬槽内，该哈芬槽通过锚栓固定在所述建筑地板上。

技术总结
一种室内骨架隔墙密封型铝合金沿地沿顶龙骨结构，包括沿地龙骨和沿顶龙骨，该沿地龙骨包括一个矩形的顶板，该顶板两侧连接截面呈L型的第一侧板，各第一侧板外端连接截面呈矩形的第一支撑部，各第一支撑部外侧连接截面呈矩形的第一扣板部，该第一扣板部向上延伸设有第一扣板槽；该沿顶龙骨包括一个矩形的底板，该底板两侧连接截面呈L型的第二侧板，各第二侧板外端连接截面呈矩形的第二支撑部，各第二支撑部外侧连接截面呈矩形的第二扣板部，该第二扣板部向下延伸设有第二扣板槽；该第一支撑部底面、该第二支撑部顶面设有若干第一密封胶条，该第一侧板侧面、该第二侧板侧面设有若干第二密封胶条。

技术研发人员：王亚明
受保护的技术使用者：北京承达创建装饰工程有限公司
技术研发日：20221221
技术公布日：2024/1/12
