一种金刚石锯片用的间距调整机构的制作方法

本技术涉及金刚石锯片，具体为一种金刚石锯片用的间距调整机构。

背景技术：

1、金刚石锯片是一种切割工具，广泛应用于混凝土、耐火材料、石材，陶瓷等硬脆材料的加工，金刚石锯片主要由两部分组成；基体与刀头，基体是粘结刀头的主要支撑部分，而刀头则是在使用过程中起切割的部分，刀头会在使用中而不断地消耗掉，而基体则不会，刀头之所以能起切割的作用是因为其中含有金刚石，金刚石作为最硬的物质，它在刀头中摩擦切割被加工对象，而金刚石颗粒则由金属包裹在刀头内部。

2、比如公告号为cn 212146795 u的专利文件公开了一种木工台锯裁切工具，包括裁切工具主体、推把、安全阻隔块、透明挡板、锯片、台锯台面、前端阻隔块、滑槽模块、螺杆和螺母，裁切工具主体的左侧端固定有透明挡板，裁切工具主体的上端固定有推把和安全阻隔块，台锯台面的上端开设有凹槽，台锯台面位于凹槽旁贯穿设有锯片，裁切工具主体的底端固定有滑槽模块，裁切工具主体的前端设有前端阻隔块，前端阻隔块的块体开设有水平条形槽，所裁切工具主体的前端固定有螺杆，螺杆套设有螺母，通过向内旋进所述螺母使得前端阻隔块与裁切工具主体固连。本实用新型可以规避操作中的危险因素，实现窄小、片状、条状木材的精准锯切，充分发挥台锯的基本功能，安全、高效的完成工作。

3、然而该结构在进行实际的锯切过程中，无法快速实现对两组金刚石锯片的快速稳定间距调整操作，实际使用过程中，还需要工作人员对被锯材料进行多次反复调整操作，无法更加高效完成材料锯切工作，不利于日常的使用，因此亟需设计一种金刚石锯片用的间距调整机构来解决上述问题。

技术实现思路

1、为了克服上述的技术问题，本实用新型的目的在于提供一种金刚石锯片用的间距调整机构，以解决上述背景技术中提出现有的结构在进行实际的锯切过

2、程中，无法快速实现对两组金刚石锯片的快速稳定间距调整操作，实际使用过5程中，还需要工作人员对被锯材料进行多次反复调整操作，无法更加高效完成材料锯切工作，不利于日常的使用问题。

3、本实用新型为了实现上述目的具体采用以下技术方案：一种金刚石锯片用的间距调整机构，包括u型架，所述u型架的两侧设置有第一电动推杆，所述

4、第一电动推杆的一端设置有锯机，所述u型架的背部设置有第二电动推杆，所0述第二电动推杆的一端固定连接有顶固锥架，所述u型架的底部固定连接有加工台，所述加工台的底部固定连接有支撑架。

5、优选的，所述支撑架的一端开设有抽槽，所述抽槽的内部活动连接有抽动架。

6、优选的，所述抽动架内壁的两侧固定连接有分隔板，所述抽动架的两侧设5置有防尘布网。

7、优选的，所述支撑架的两侧开设有第一风机槽，所述第一风机槽的内部设置有第一风扇。

8、优选的，所述锯机的侧面固定连接有侧架，所述侧架的侧面设置有阻尼垫。

9、优选的，所述顶固锥架的两侧设置有阻尼条，所述阻尼条与阻尼垫之间相0适配。

10、优选的，所述顶固锥架的表面开设有第二风机槽，所述第二风机槽的内部设置有第二风扇。

11、优选的，所述加工台的表面开设有收集槽，所述收集槽内壁的中心设置有防护网。

12、5与现有技术相比，本实用新型的有益效果是：

13、该金刚石锯片用的间距调整机构，通过设置的u型架、第一电动推杆、锯机、第二电动推杆、顶固锥架、侧架、阻尼垫和阻尼条，可以在保证两组在进行间距调整时，时刻保持稳定状态，在实际的使用过程中，工作人员首先将需要进行锯切的材料从加工台的表面，向两组锯机之间进行推送，然后对其两侧进行锯切操作，此时两组锯机可以通过第一电动推杆进行间距的快速调整操作，间距调整完成后，启动锯机，使其带动顶固锥架进行顶压操作，顶固锥架两侧的阻尼条与锯机侧面侧架表面的阻尼垫处进行贴合阻尼操作，配合着第一电动推杆快速将两组锯机处于紧固的顶压状态，从而保证锯机锯切时的稳定性，更加高效的完成对材料两边的锯切工作，体现了设备设计的实用性。

14、该金刚石锯片用的间距调整机构，通过设置的加工台、支撑架、抽槽、抽动架、分隔板、防尘布网、第一风扇、第二风扇和收集槽，进一步提高设备整体的使用效果，在日常的使用过程中，工作人员可以同时启动第一风机槽内的第一风扇和第二风机槽内部的第二风扇，第一风扇启动后，可以将加工台表面锯切产生的碎屑进行快速的抽吸操作，同时配合着第二风扇将部分向上漂浮的细尘更好的导向加工台的收集槽处，快速将碎屑送入到支撑架的抽动架内，然后通过分隔板和防尘布网进行细尘和碎屑的分隔操作，进行高效的收集工作，更好的进行持续的金刚石锯片锯切工作，体现了设备设计的全面性。

技术特征：

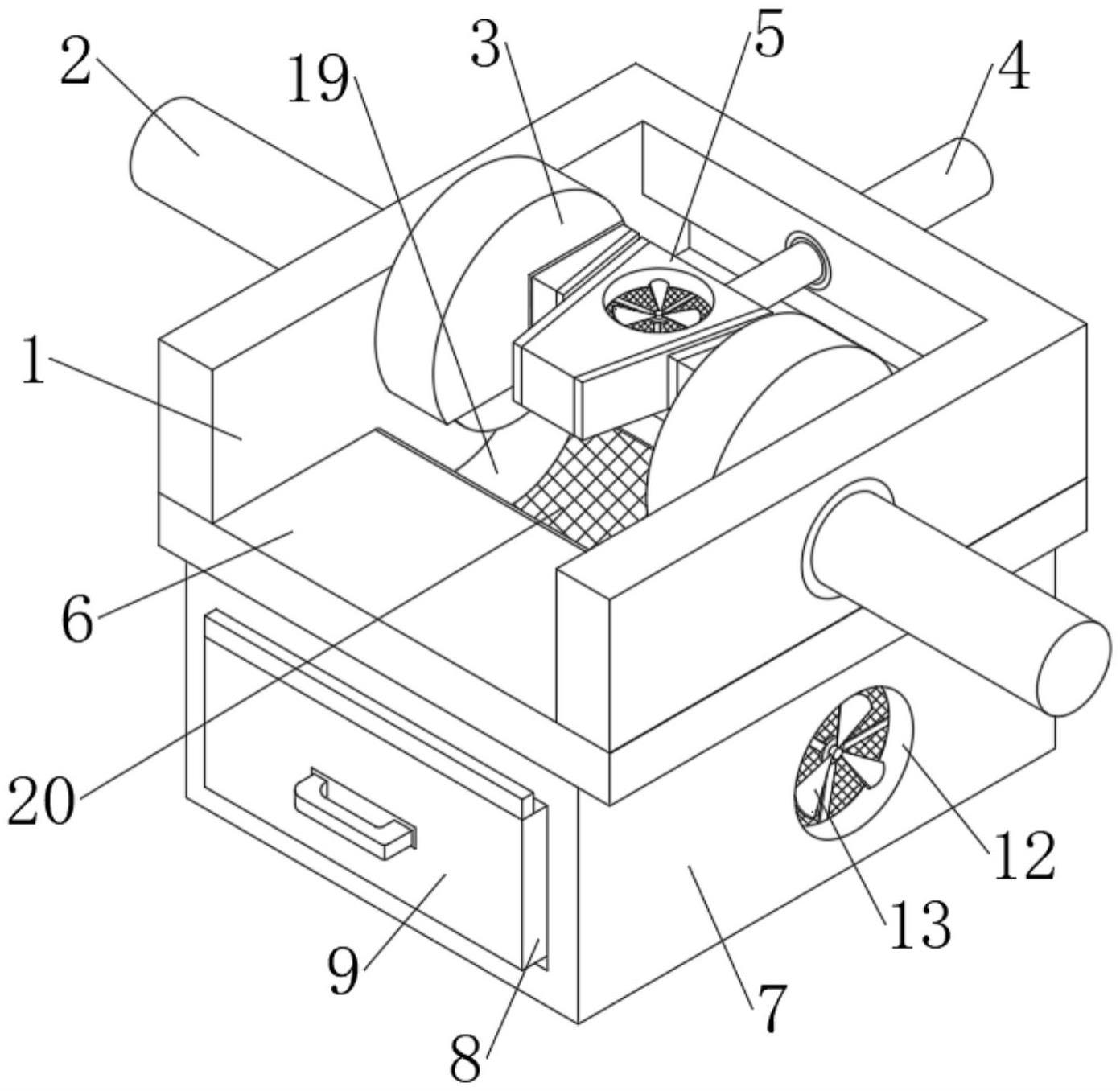

1.一种金刚石锯片用的间距调整机构，包括u型架(1)，其特征在于：所述u型架(1)的两侧设置有第一电动推杆(2)，所述第一电动推杆(2)的一端设置有锯机(3)，所述u型架(1)的背部设置有第二电动推杆(4)，所述第二电动推杆(4)的一端固定连接有顶固锥架(5)，所述u型架(1)的底部固定连接有加工台(6)，所述加工台(6)的底部固定连接有支撑架(7)。

2.根据权利要求1所述的一种金刚石锯片用的间距调整机构，其特征在于：所述支撑架(7)的一端开设有抽槽(8)，所述抽槽(8)的内部活动连接有抽动架(9)。

3.根据权利要求2所述的一种金刚石锯片用的间距调整机构，其特征在于：所述抽动架(9)内壁的两侧固定连接有分隔板(10)，所述抽动架(9)的两侧设置有防尘布网(11)。

4.根据权利要求1所述的一种金刚石锯片用的间距调整机构，其特征在于：所述支撑架(7)的两侧开设有第一风机槽(12)，所述第一风机槽(12)的内部设置有第一风扇(13)。

5.根据权利要求1所述的一种金刚石锯片用的间距调整机构，其特征在于：所述锯机(3)的侧面固定连接有侧架(14)，所述侧架(14)的侧面设置有阻尼垫(15)。

6.根据权利要求5所述的一种金刚石锯片用的间距调整机构，其特征在于：所述顶固锥架(5)的两侧设置有阻尼条(16)，所述阻尼条(16)与阻尼垫(15)之间相适配。

7.根据权利要求1所述的一种金刚石锯片用的间距调整机构，其特征在于：所述顶固锥架(5)的表面开设有第二风机槽(17)，所述第二风机槽(17)的内部设置有第二风扇(18)。

8.根据权利要求1所述的一种金刚石锯片用的间距调整机构，其特征在于：所述加工台(6)的表面开设有收集槽(19)，所述收集槽(19)内壁的中心设置有防护网(20)。

技术总结
本技术涉及一种金刚石锯片用的间距调整机构，包括U型架，所述U型架的两侧设置有第一电动推杆，所述第一电动推杆的一端设置有锯机，所述U型架的背部设置有第二电动推杆，所述第二电动推杆的一端固定连接有顶固锥架，所述U型架的底部固定连接有加工台，所述加工台的底部固定连接有支撑架。本技术通过设置的U型架、第一电动推杆、锯机、第二电动推杆、顶固锥架和侧架，可以在保证两组在进行间距调整时，时刻保持稳定状态，在实际的使用过程中，工作人员首先将需要进行锯切的材料从加工台的表面，向两组锯机之间进行推送，然后对其两侧进行锯切操作，此时两组锯机可以通过第一电动推杆进行间距的快速调整操作。
