一种铝合金模板支撑架的制作方法

本技术涉及建筑，特别是涉及一种铝合金模板支撑架。

背景技术：

1、铝型材在建筑领域应用广泛。由于纯铝的强度和硬度都很低，在建筑中很难作为受力构件，但是将纯铝进行加工制成铝合金，充分的弥补了纯铝的缺点，铝合金不仅拉伸强度大、可延展性强，铝合金还具有优良的加工特性，铝型材是一种理想的建筑材料。

2、目前，建筑领域在不同建筑结构上会应用到各式各样类型的模板，固定、支撑模板的支撑架除了要满足坚固、耐用之外，也要根据应用需求满足灵活拆卸，便于调整的特性。

3、专利cn 213215502 u公开了一种建筑工程用模板支撑梁装置，该装置在模板两侧对应位置设置了支撑装置，通过支撑装置可以调节支撑梁的高度。虽然安装了可调节螺杆，能够调节支撑梁高度，但是占地面积变大，实用性单一，若是有大批量模板同时使用时，也就需要大量的支撑梁同时工作，再对每一个支撑梁进行高度调节校准，既浪费了时间还浪费了人力。

4、申请人是一家专业铝型材生产企业，针对上述相关技术问题，申请人认为可以通过制备一种铝合金模板支撑架，铝合金材质做支撑架更加轻便，在保证模板支撑架具有良好支撑力的前提下，提供一种便于灵活移动、维护的模板支撑架。

技术实现思路

1、为解决背景技术中提到的问题，克服上述不足，本实用新型提供如下技术方案：

2、一种铝合金模板支撑架，所述模板支撑架包括支撑架主体、顶板、进线孔，所述顶板和支撑架主体均为铝合金材质，由支撑架主体和顶板相连接组成一个内部中空的长方体结构。

3、所述顶板为长方体板状结构，所述顶板的顶面中间设有一个向上开口、向内延伸的“凹”字型空腔结构；所述凹槽长度与所述顶板长度一致；所述凹槽上开口的宽度小于凹槽下边宽度；所述凹槽深度小于顶板的深度；对于不同的施工项目，“凹”字型空腔结构不仅可以作为滑道便于固定与工型钢类似结构的模板，还可以在配合其他形状的模板时起到支撑作用，也可以根据施工需求，在槽内进行施工作业。

4、进一步，所述凹槽上开口宽度为凹槽下边宽度的二分之一；所述凹槽深度为顶板深度的四分之三。

5、所述支撑架主体包括两块长边侧板、两块宽边侧板、一道底边加强筋；两块长边侧板与两块宽边侧板的高度一致，依次连接；所述长边侧板为“]”型，所述长边侧板的长度与顶板长度相同，与顶板的两个长边所在面固定连接；所述两块宽边侧板与顶板两个宽边所在面固定连接，并且宽度与顶板宽度相同，所述宽边侧板上部设有一个“凹”字型开口，开口与所述凹槽侧截面大小一致，“凹”字型开口上、下宽度相同。

6、所述宽边侧板的“凹”型开口下方、中间位置设有一个半圆形上进线孔，所述宽边侧板靠近底部设有一个圆形下进线孔，在所述两块宽边侧板之间设有一道加强筋，由于模板支撑架根据建筑需要长、短不一致，通过加强筋加强模板支撑架的稳定性；所述加强筋将宽边侧板底部的圆形下进线孔分成上、下两个半圆形孔。

7、与现有技术相比，本发明的有益效果是：

8、1.本实用新型提供了一种铝合金模板支撑架，利用铝合金做支撑架，由于铝型材轻便、可塑性强，在支撑架上设置凹槽和进线孔，在实际应用中不仅移动、使用都更加灵活、方便，实用性更强。

9、2.铝合金材质的顶板设有截面为“凹”字型空腔结构的凹槽，增大模板支撑架的受力面积，同时也增强了模板支撑架的抗弯强度；凹槽开口宽度小于凹槽宽度，当凹槽作为滑道使用时，可加大对模板的固定。

10、3.两道长边侧板为“]”型，便于在使用过程中对模板支撑架进行抽拉调整位置；通过在两个宽边侧板分别设置一个半圆形上进线孔，底部设有一个圆形下进线孔，可根据建筑需要，将电线、橡胶条等穿过所需高度的孔，利用底部加强筋对进线孔内的线起到支撑、固定的作用。

技术特征：

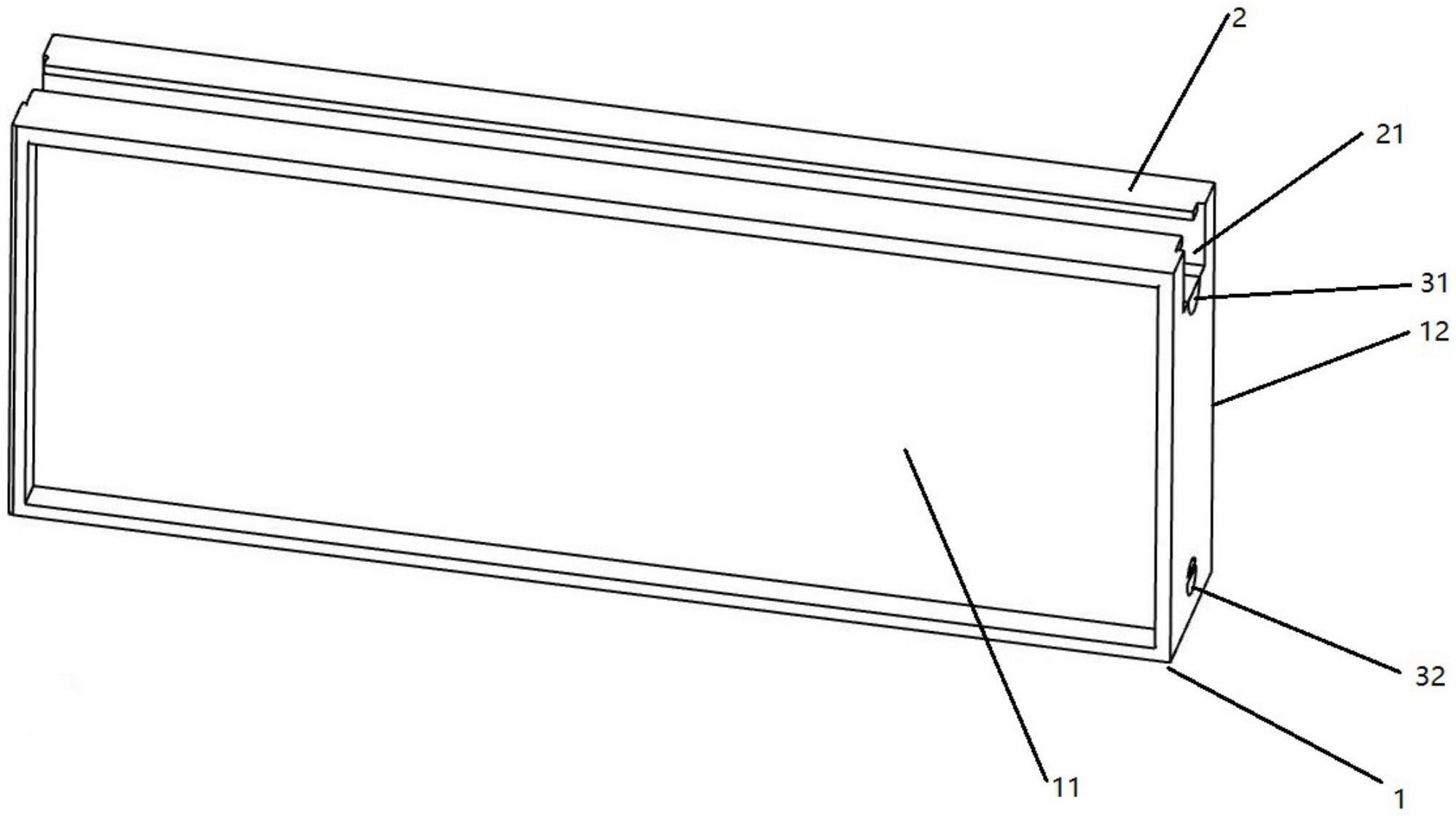

1.一种铝合金模板支撑架，所述铝合金模板支撑架包括支撑架主体(1)、顶板(2)、进线孔(3)，其特征在于：所述支撑架主体(1)包括高度一致的两块长边侧板(11)、两块宽边侧板(12)、底部加强筋(13)，所述长边侧板(11)、宽边侧板(12)、底部加强筋(13)与顶板(2)依次相连构成一个内部中空的长方体结构；所述顶板(2)顶面设有一个凹槽(21)，凹槽上开口宽度(a)小于凹槽下边宽度(b)；所述宽边侧板(12)上设置有两个进线孔(3)。

2.如权利要求1所述一种铝合金模板支撑架，其特征在于：顶板(2)为长方体板状结构，所述凹槽(21)设置在所述顶板(2)顶面正中间位置，所述顶板(2)侧面呈“凹”字型。

3.如权利要求2所述一种铝合金模板支撑架，其特征在于：所述凹槽(21)的截面为“凹”字型向上开口的空腔结构；所述凹槽(21)长度与所述顶板(2)长度一致；所述凹槽(21)上开口宽度(a)与凹槽下边宽度(b)比为：1：2；所述凹槽(21)深度与顶板(2)深度比为3：4。

4.如权利要求1所述一种铝合金模板支撑架，其特征在于：所述两块长边侧板(11)为“]”型，所述长边侧板(11)的长度与顶板(2)长度相同，与顶板(2)的两个长边所在面固定连接。

5.如权利要求1所述一种铝合金模板支撑架，其特征在于：所述两块宽边侧板(12)与所述顶板(2)两个宽边所在面固定连接，所述宽边侧板(12)宽度与所述顶板(2)宽度相同；所述宽边侧板(12)上部设有一个与所述凹槽(21)侧截面大小一致的“凹”字型开口，所述宽边侧板(12)的“凹”字型开口上、下宽度相同。

6.如权利要求1所述一种铝合金模板支撑架，其特征在于：所述宽边侧板(12)的“凹”字型开口下方、中间位置设有一个半圆形上进线孔(31)；所述宽边侧板(12)底部设有一个圆形下进线孔(32)。

7.如权利要求5所述一种铝合金模板支撑架，其特征在于：所述底部加强筋(13)设于两块宽边侧板(12)底部之间，所述底部加强筋(13)将圆形下进线孔(32)分成上、下两个半圆形孔。

技术总结
本技术公开了一种铝合金模板支撑架，本技术涉及建筑技术领域，特别是涉及一种铝合金模板支撑架；所述模板支撑架包括支撑架主体、顶板、进线孔，所述支撑架主体和顶板均为铝型材，所述顶板上设有凹槽，所述凹槽的截面为“凹”字型结构；所述顶板与支撑架主体固定连接，形成一个中空的长方体结构；宽边侧板上设有上下两个进线孔；铝合金材质做支撑架更加轻便，并且增加加强筋，保证模板支撑架具有良好支撑力，提供了一种便于灵活移动、维护的模板支撑架。

技术研发人员：刘振跃
受保护的技术使用者：天津市金科力铝业有限公司
技术研发日：20221230
技术公布日：2024/1/12
