一种杆塔升降装置的制作方法

本发明属于电力安全设备领域，特别涉及一种杆塔升降装置。

背景技术：

1、电力的稳定供应关乎国计民生，电力从发电厂出来经层层变电、架设、分流组成庞大复杂的供电网络，许多老线路在跨越铁路时都需要按照要求进行加高，因而需要在原来线路的基础上进行改造以达到线路加高的要求。

2、在白洋淀航道有横向跨越航道的低压电力线路，因电力施工规范架空线路与水面的距离在5米左右，不满足大型船只过往的特殊要求，需要进行抬升架高才能满足大型船只的通行要求，但是随着杆塔和架空线路高度的升高，杆塔和架空线路所受到的风阻增大，而且杆塔随着高度的增加稳定性降低，在遇到大风天气时杆塔或架空线路容易倾倒或断裂。

技术实现思路

1、本发明所要解决的技术问题是，提供一种杆塔升降装置，来解决架空线路高度固定无法实现不同船只柔性通行的问题。

2、为解决上述问题，本发明采用以下技术方案：

3、一种杆塔升降装置，包括升降杆和线路收放装置，升降杆包括固定杆体和在固定杆体上升降的升降杆体，固定杆体和升降杆体上均设有横担，线路收放装置设置在固定杆体的横担上，线路收放装置数量至少为一个，线路收放装置随着升降杆体的升降用于对线路进行收放。

4、进一步的，线路收放装置包括固定件、第一导向轮、牵引绳和滚筒，滚筒设置在横担上，固定件设置在升降杆体靠近滚筒的一侧，第一导向轮设置在固定件和滚筒之间，第一导向轮设置在横担上，牵引绳第一端与固定件固定连接，牵引绳第二端经过第一导向轮后与滚筒相连。

5、进一步的，滚筒包括空心轴、收缩组件和支撑板，收缩组件的数量至少为一个且设置在空心轴上，收缩组件包括至少三个收缩件，收缩件环绕空心轴均匀设置，支撑板设置在收缩件远离空心轴的一端，支撑板以空心轴轴线为中心呈弧形设置，空心轴任一端设置有第二导向轮，牵引绳第二端经过第二导向轮穿置空心轴内，牵引绳上设置有与收缩组件数量相同的牵引绳组，牵引绳组沿牵引绳长度方向依次设置，牵引绳组包括与收缩件相适配的分支绳，分支绳远离牵引绳的一端依次穿过空心轴侧壁和伸缩件后与支撑板相连。

6、进一步的，收缩件包括固定管、弹簧和伸缩管，固定管底端与空心轴外表面相连接，弹簧设置在固定管内，伸缩管滑动设置在固定管内，伸缩管底端设置有环形凸起，固定管上端设置有与环形凸起相适配的限位环，伸缩管上端与支撑板外周面相连接。

7、进一步的，支撑板远离伸缩件的一侧设置有相适配的弧形限位板，支撑板两端分别设置有连接片，限位板设置在两个连接片之间。

8、进一步的，滚筒外设有外壳，空心轴的两端均与外壳内两侧固定连接，外壳底端沿空心轴的长度方向依次设置有线路进口和线路出口，线路进口设置有固定卡箍。

9、进一步的，外壳内对应线路出口设置有导向管，导向管与线路出口连通，导向管远离线路出口的一端与支撑板外弧相切。

10、进一步的，限位板和支撑板之间设置有线路通道，线路通道两侧均设置有滚动辊，滚动辊竖直设置在限位板和支撑板之间。

11、进一步的，线路出口外侧置有夹轮，夹轮包括两个对称设置的滑轮，滑轮外周面均设置有凹槽，两个滑轮外周面相接，两个滑轮之间的凹槽与线路出口相适配。

12、进一步的，线路出口外侧设置柔性套管。

13、本发明所取得的显著有益效果：

14、1.本发明一种杆塔升降装置，包括升降杆和线路收放装置，升降杆包括固定杆体和在固定杆体上升降的升降杆体，固定杆体和升降杆体上均设有横担，线路收放装置设置在固定杆体的横担上，线路收放装置数量至少为一个，线路收放装置随着升降杆体的升降用于对线路进行收放。本申请通过升降杆对架空线路进行升高和降低，线路收放装置对线路进行放出和收纳来满足升降杆的升降，两者之间相互配合使架空线路的高度发生变化，方便使不同高度船只通过，有效解决了目前架空线路高度固定无法实现不同船只柔性通行的问题。

15、2.弧形限位板、弧形支撑板和在两者之间的滚动辊可以对线路进行限制，避免线路之间相互缠绕挤压，滚动辊的设置同时可以方便线路在弧形限位板和弧形支撑板之间进行移动。

16、3.外壳的设置用于提供保护，避免受到外界雨水的侵蚀。

17、4.导向管的设置可以对支撑板上缠绕的线路与线路出口的相对位置进行限位，避免线路沿支撑板的长度方向松散开来。

18、5.夹轮和柔性套管的设置都是为了对位于线路出口外的线路进行限位和支撑，避免线路与线路出口之间碰撞产生磨损。

技术特征：

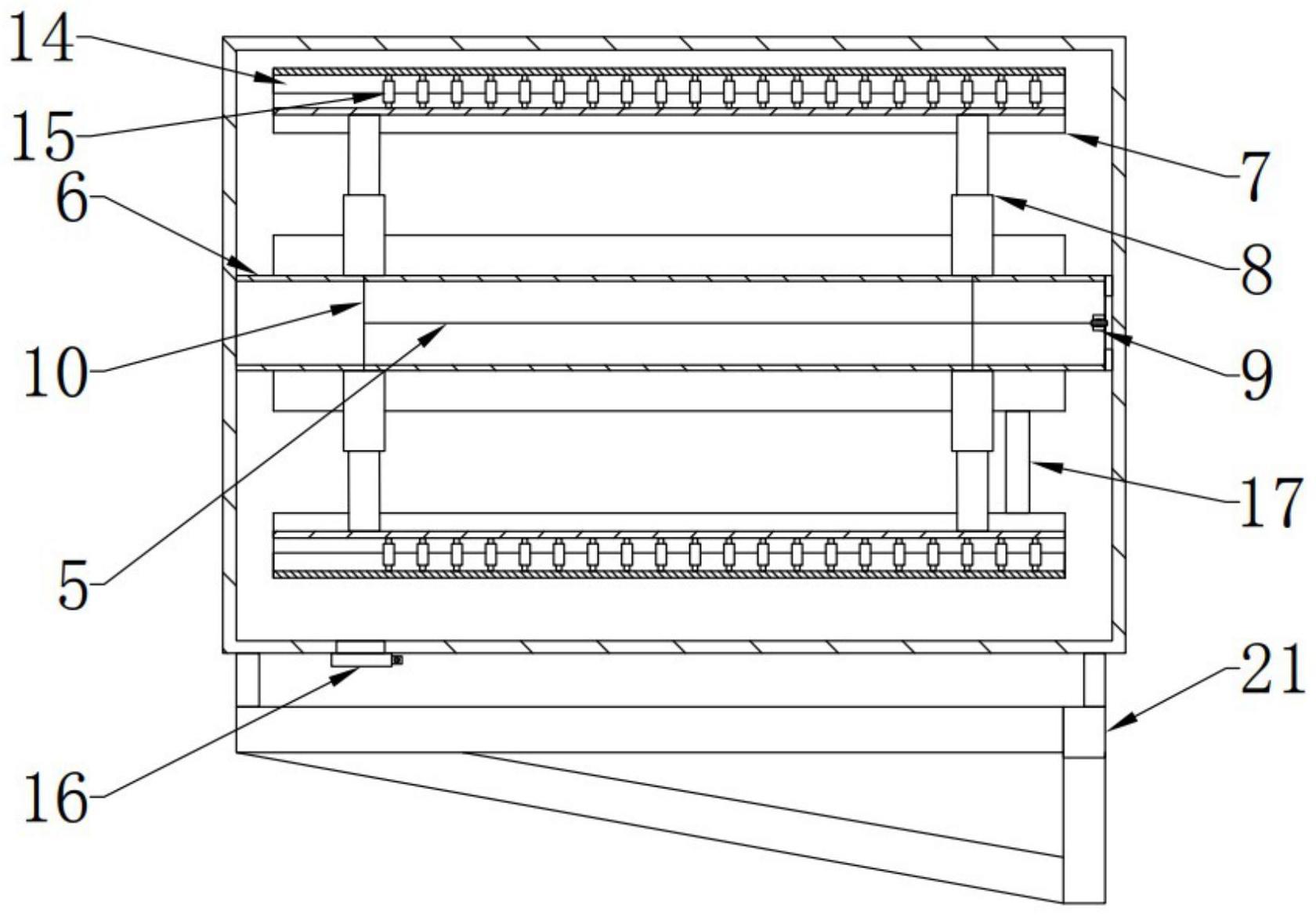

1.一种杆塔升降装置，其特征在于：包括升降杆和线路收放装置，所述升降杆包括固定杆体(1)和在固定杆体(1)上升降的升降杆体(2)，所述固定杆体(1)和所述升降杆体(2)上均设有横担(21)，所述线路收放装置设置在所述固定杆体(1)的横担(21)上，所述线路收放装置数量至少为一个，所述线路收放装置随着升降杆体(2)的升降用于对线路进行收放。

2.根据权利要求1所述的一种杆塔升降装置，其特征在于：所述线路收放装置包括固定件(3)、第一导向轮(4)、牵引绳(5)和滚筒，所述滚筒设置在所述横担(21)上，所述固定件(3)设置在所述升降杆体(2)靠近所述滚筒的一侧，所述第一导向轮(4)设置在所述固定件(3)和所述滚筒之间，所述第一导向轮(4)设置在所述横担(21)上，所述牵引绳(5)第一端与所述固定件(3)固定连接，所述牵引绳(5)第二端经过所述第一导向轮(4)后与所述滚筒相连。

3.根据权利要求2所述的一种杆塔升降装置，其特征在于：所述滚筒包括空心轴(6)、收缩组件和支撑板(7)，所述收缩组件的数量至少为一个且设置在所述空心轴(6)上，所述收缩组件包括至少三个收缩件(8)，所述收缩件(8)环绕所述空心轴(6)均匀设置，所述支撑板(7)设置在所述收缩件(8)远离所述空心轴(6)的一端，所述支撑板(7)以所述空心轴(6)轴线为中心呈弧形设置，所述空心轴(6)任一端设置有第二导向轮(9)，所述牵引绳(5)第二端经过所述第二导向轮(9)穿置在所述空心轴(6)内，所述牵引绳(5)上设置有与所述收缩组件数量相同的牵引绳组，所述牵引绳组沿所述牵引绳(5)长度方向依次设置，所述牵引绳组包括与所述收缩件(8)相适配的分支绳(10)，所述分支绳(10)远离所述牵引绳(5)的一端依次穿过所述空心轴(6)侧壁和所述伸缩件后与所述支撑板(7)相连。

4.根据权利要求3所述的一种杆塔升降装置，其特征在于：所述收缩件(8)包括固定管(11)、弹簧(12)和伸缩管(13)，所述固定管(11)底端与所述空心轴(6)外表面相连接，所述弹簧(12)设置在所述固定管(11)内，所述伸缩管(13)滑动设置在所述固定管(11)内，所述伸缩管(13)底端设置有环形凸起，所述固定管(11)上端设置有与所述环形凸起相适配的限位环，所述伸缩管(13)上端与所述支撑板(7)内侧相连接。

5.根据权利要求3所述的一种杆塔升降装置，其特征在于：所述支撑板(7)远离所述伸缩件的一侧设置有相适配的弧形限位板(14)，所述支撑板(7)两端分别设置有连接片，所述限位板(14)设置在两个所述连接片之间。

6.根据权利要求5所述的一种杆塔升降装置，其特征在于：所述限位板(14)和所述支撑板(7)之间设置有线路通道，所述线路通道两侧均设置有滚动辊(15)，所述滚动辊(15)竖直设置在所述限位板(14)和所述支撑板(7)之间。

7.根据权利要求3所述的一种杆塔升降装置，其特征在于：所述滚筒外设有外壳(24)，所述空心轴(6)的两端均与所述外壳(24)内两侧固定连接，所述外壳(24)底端沿所述空心轴(6)的长度方向依次设置有线路进口和线路出口，所述线路进口设置有固定卡箍(16)。

8.根据权利要求7所述的一种杆塔升降装置，其特征在于：所述外壳(24)内对应所述线路出口设置有导向管(17)，所述导向管(17)与所述线路出口连通，所述导向管(17)远离所述线路出口的一端与所述支撑板(7)外弧相切。

9.根据权利要求8所述的一种杆塔升降装置，其特征在于：所述线路出口外侧置有夹轮(18)，所述夹轮(18)包括两个对称设置的滑轮，所述滑轮外周面均设置有凹槽，两个所述滑轮外周面相接，两个所述滑轮之间的凹槽与所述线路出口相适配。

10.根据权利要求8所述的一种杆塔升降装置，其特征在于：所述线路出口外侧设置柔性套管(19)。

技术总结
本发明涉及一种杆塔升降装置，包括升降杆和线路收放装置，升降杆包括固定杆体和在固定杆体上升降的升降杆体，固定杆体和升降杆体上均设有横担，线路收放装置设置在固定杆体的横担上，线路收放装置数量至少为一个，线路收放装置随着升降杆体的升降用于对线路进行收放。本申请通过升降杆对架空线路进行升高和降低，线路收放装置对线路进行放出和收纳来满足升降杆的升降，两者之间相互配合使架空线路的高度发生变化，方便使不同高度船只通过，有效解决了目前架空线路高度固定无法实现不同船只柔性通行的问题。
