一种屋面防水结构的制作方法

本申请涉及屋面防水，具体涉及一种屋面防水结构。

背景技术：

1、防水多使用在屋面、地下建筑、建筑物的地下部分和需防水的内室和储水构筑物等。按其采取的措施和手段的不同，分为材料防水和构造防水两大类。材料防水是靠建筑材料阻断水的通路，以达到防水的目的或增加抗渗漏的能力，如卷材防水、涂膜防水、混凝土及水泥砂浆刚性防水以及粘土、灰土类防水等。构造防水则是采取合适的构造形式，阻断水的通路，以达到防水的目的，如止水带和空腔构造等。

2、现有的屋面防水结构一般通过在屋面设置排水孔，排水孔与排水管连通，雨水通过排水孔和排水管向下排出，但是屋面上容易掉落树叶等杂物，杂物容易在排水管内造成堵塞而影响屋面的排水功能。

技术实现思路

1、本申请要解决：在现有的屋面防水结构中，容易在水管内造成堵塞的技术问题。从而提供一种屋面防水结构。

2、为解决上述技术问题，本申请的技术方案如下：一种屋面防水结构，包括：

3、落水腔，设置在墙壁和屋面的连接处，所述屋面向所述落水腔倾斜设置，所述落水腔的上方开设有落水孔，所述落水腔的下方开设有出水孔，所述出水孔连通有导水管；

4、弹性遮挡结构，设于所述落水孔处，所述弹性遮挡结构具有在弹力作用下抵接在所述落水孔下方的封闭状态和在积水的压力作用下打开所述落水孔的开启状态。

5、优选地，所述弹性遮挡结构包括用于封闭和打开所述落水孔的挡板以及用于支撑所述挡板的弹性件，所述挡板水平设置，所述弹性件的顶端穿设所述挡板并插接在所述落水孔内。

6、优选地，所述弹性件包括伸缩杆和套设在所述伸缩杆外周的弹簧。

7、优选地，所述伸缩杆的底部连接有安装座，所述安装座设置在所述落水腔的底壁内部。

8、优选地，所述屋面上设有向所述落水腔倾斜设置的第一导水板。

9、优选地，所述墙壁高于所述屋面设置，所述墙壁上设有向所述落水腔倾斜设置的第二导水板。

10、优选地，所述墙壁上设有安装槽，所述第二导水板的一端与所述安装槽卡嵌配合。

11、优选地，所述导水管贯穿所述屋面和所述墙壁并连通有向地面排水的排水管。

12、优选地，所述落水腔的上表面设有落水板，落水板的上表面开设有横截面呈圆弧形的通槽。

13、优选地，所述落水腔上设有若干组上下对应设置的所述落水孔和所述出水孔。

14、本申请技术方案，具有如下优点：

15、1、在本申请提供的屋面防水结构中，没有雨水时弹性遮挡结构支撑在落水孔处，使落水孔处于封闭状态，防止树叶等杂物从落水孔掉入再进入到水管中，防止杂物在水管内造成堵塞的技术问题。下雨时屋面上的水流向落水腔，落水腔上的雨水积累到一定重量后，雨水压着弹性遮挡结构向下移动，弹性遮挡结构向下移动的幅度较小，只有雨水和一些比较小的杂物才能通过落水孔后从导水管排出，比较小的杂物不会在导水管内造成堵塞，而诸如树叶等比较大的杂物则被挡在落水腔和导水管之外，防止水管堵塞。

16、2、在本申请提供的屋面防水结构中，弹性件的顶端插接在落水孔内，可以对挡板起到限位的作用，防止挡板偏移而不能遮挡落水孔。安装座、伸缩杆、弹簧的配合使挡板可以稳定设置在落水腔内。

17、3、在本申请提供的屋面防水结构中，设置第一导水板可以使屋面上的水快速流向落水板，设置第二导水板可以防止雨水从屋面和墙壁的连接处向下渗透。雨水通过导水管和排水管排放到地面上，避免雨水排放时造成喷溅的问题。

技术特征：

1.一种屋面防水结构，其特征在于，包括：

2.根据权利要求1所述的屋面防水结构，其特征在于，所述弹性遮挡结构包括用于封闭和打开所述落水孔(13)的挡板(12)以及用于支撑所述挡板(12)的弹性件，所述挡板(12)水平设置，所述弹性件的顶端穿设所述挡板(12)并插接在所述落水孔(13)内。

3.根据权利要求2所述的屋面防水结构，其特征在于，所述弹性件包括伸缩杆(10)和套设在所述伸缩杆(10)外周的弹簧(11)。

4.根据权利要求3所述的屋面防水结构，其特征在于，所述伸缩杆(10)的底部连接有安装座(9)，所述安装座(9)设置在所述落水腔(14)的底壁内部。

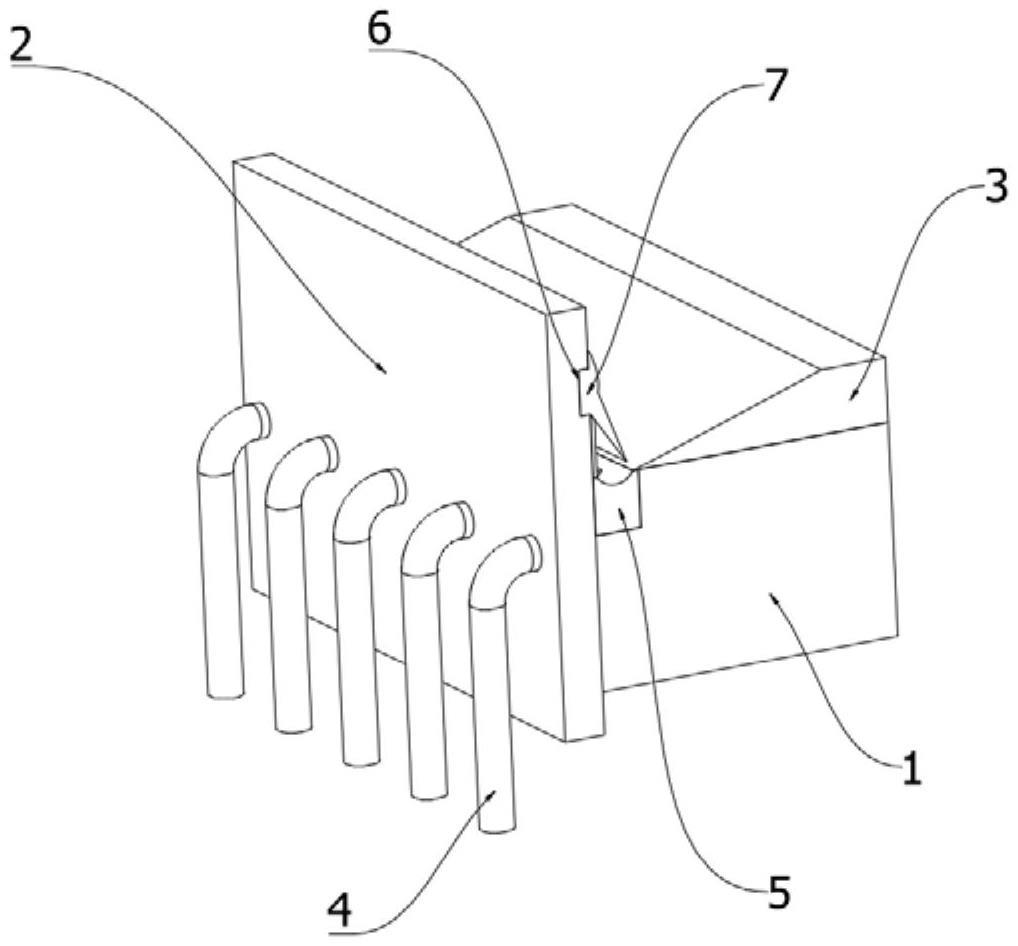

5.根据权利要求1－4任一项所述的屋面防水结构，其特征在于，所述屋面(1)上设有向所述落水腔(14)倾斜设置的第一导水板(3)。

6.根据权利要求5所述的屋面防水结构，其特征在于，所述墙壁(2)高于所述屋面(1)设置，所述墙壁(2)上设有向所述落水腔(14)倾斜设置的第二导水板(7)。

7.根据权利要求6所述的屋面防水结构，其特征在于，所述墙壁(2)上设有安装槽(6)，所述第二导水板(7)的一端与所述安装槽(6)卡嵌配合。

8.根据权利要求7所述的屋面防水结构，其特征在于，所述导水管(8)贯穿所述屋面(1)和所述墙壁(2)并连通有向地面排水的排水管(4)。

9.根据权利要求1－4任一项所述的屋面防水结构，其特征在于，所述落水腔(14)的上表面设有落水板(5)，落水板(5)的上表面开设有横截面呈圆弧形的通槽。

10.根据权利要求1－4任一项所述的屋面防水结构，其特征在于，所述落水腔(14)上设有若干组上下对应设置的所述落水孔(13)和所述出水孔(15)。

技术总结
本申请公开了一种屋面防水结构，包括：落水腔和弹性遮挡结构。落水腔设置在墙壁和屋面的连接处，屋面向落水腔倾斜设置，落水腔的上方开设有落水孔，落水腔的下方开设有出水孔，出水孔连通有导水管。弹性遮挡结构设于落水孔处，弹性遮挡结构具有在弹力作用下抵接在落水孔下方的封闭状态和在积水的压力作用下打开落水孔的开启状态。弹性遮挡结构包括用于封闭和打开落水孔的挡板以及用于支撑挡板的弹性件，挡板水平设置，弹性件的顶端穿设挡板并插接在落水孔内。弹性件包括伸缩杆和套设在伸缩杆外周的弹簧。伸缩杆的底部连接有安装座，安装座设置在落水腔的底壁内部。本申请用于解决在现有的屋面防水结构中，容易在水管内造成堵塞的技术问题。

技术研发人员：陆姿媚,王盛,梁禹章,梁硕,黄丽珍,赵家麟,殷媛
受保护的技术使用者：广西中烟工业有限责任公司
技术研发日：20230109
技术公布日：2024/1/13
