一种多层全装配建筑施工临边防护系统的制作方法

本技术涉及全装配式建筑施工，特别是一种多层全装配建筑施工临边防护系统。

背景技术：

1、传统建筑施工时，建筑外围一般搭设脚手架作为外围临边防护，对于建筑内临边防护，一般通过脚手架管搭设围栏。传统临边防护安全、可靠，但传统临边防护搭设周期长，使用、维护成本较高，搭设、拆除过程不安全，需要专业人员操作，成本较高。传统临边防护搭设时需要与墙连接固定，对于传统砌筑墙板，留洞连接，后期补砌问题不大，但对于全预制墙板若留洞，后补，对于外观、防水等影响都比较大，且搭设建筑物内部临边防护时，由于不利于外观质量，装配式建筑不宜到处打孔开洞固定临边防护，特别是楼梯等构件，预制构件完成面，也许就是后期装修完成面，必需要保护好构件外观质量。故，传统临边防护不适合装配式建筑施工防护。

技术实现思路

1、本实用新型所要解决的技术问题是，针对目前多层全装配建筑施工中临边防护搭建的不便，本实用新型提供一种不需要在建筑上开孔，或埋设其他固定埋件，且固定安全可靠，安装、拆卸快速的多层全装配建筑施工临边防护系统。

2、为解决上述技术问题，本实用新型采用了如下技术方案：

3、一种多层全装配建筑施工临边防护系统，包括楼梯间梯段临边防护和墙体临边防护，其中：

4、所述楼梯间梯段临边防护包括沿梯段外侧布置的系列第一立杆，所述第一立杆的上部设置第一横杆固定件，底部设置连接孔，所述第一立杆的底部与梯段内预埋的脱模吊装套筒经穿设所述连接孔的紧固件连接成一体，且所述第一立杆的近梯段侧安装用于避免第一立杆转动的限位件，相邻的第一立杆之间通过第一横杆固定件安装第一横杆。

5、本实用新型通过利用预制梯段内预埋的脱模吊装套筒连接第一立杆，并在第一立杆上固定安装第一横杆固定件及限位件，不仅使第一立杆能稳定地安装在梯段外侧，而且第一立杆之间可通过第一横杆固定件安装第一横杆形成梯段临边防护。显然，这种梯段临边防护的建立不需要在梯段上另外开设安装孔，或埋设其他固定埋件，且梯段临边防护结构固定安全可靠，安装、拆卸快速，方便，建造成本低。

6、优选地，所述墙体临边防护包括沿墙板边缘安装的系列第二立杆和用于连接第二立杆的若干第二横杆，所述第二立杆的上部安装第二横杆固定件，底部安装固定支座，所述固定支座上开设轴向通孔，所述固定支座的顶部安装第二螺母，所述第二螺母与伸出楼板的丝杆螺纹连接，相邻的第二立杆之间通过第二横杆固定件安装第二横杆。

7、优选地，所述限位件为具有一立面和一底面的l型部件，且所述限位件的立面与所述第一立杆固定连接，所述限位件的底面紧贴梯段的踏步。

8、优选地，所述第一横杆固定件为l型部件，且所述第一横杆固定件的一端与所述立杆固定连接，所述第一横杆固定件与所述第一立杆之间形成u型槽口。

9、优选地，所述第一横杆固定件的外侧设置螺栓紧固件，所述螺栓紧固件包括与所述第一横杆固定件固定连接的第一螺母和与所述第一螺母螺纹连接的螺栓，所述螺栓的一端穿过所述第一横杆固定件，另一端设置方便螺栓操作的把手。

10、优选地，所述连接孔为沿第一立杆长度方向设置的腰型槽，以适应不同厚度梯段，不同套筒位置，保证第一立杆的通用性。

11、优选地，所述楼板吊装完成后，所述丝杆的一端穿过楼板预留孔与下层楼板顶部预埋的盒子螺栓实现结构连接，另一端在楼面上露出80-110mm作为第二立杆临时固定螺杆。

12、优选地，所述楼板预留孔内灌满砂浆，以保证第二立杆的安装稳定可靠。

13、优选地，所述固定支座包括底座、上支座和连接在所述底座与所述上支座之间的多根支撑杆，所述底座与所述上支座上设置所述轴向通孔。

14、优选地，所述底座为圆环状，且相邻支撑杆之间镂空，以方便给楼板预留孔灌浆。

15、与现有技术相比，本实用新型的有益效果是：

16、1、本实用新型多层全装配建筑施工临边防护系统是专门针对多层全装配式建筑施工开发的一种临边防护系统，在保障安全可靠的前提下，相比传统临边防护，不仅重复利用率高，可降低使用成本30％，而且外观整齐，可较大提升项目施工文明建设。

17、2、本实用新型是一种结构简单、方便，可快速安装、拆卸，通用率高，可重复使用，但安全、可靠的临边防护体系，主要运用于多层全装配式建筑施工的楼梯间临边防护，电梯井临边防护，外墙边临边防护，洞口临边防护等。

技术特征：

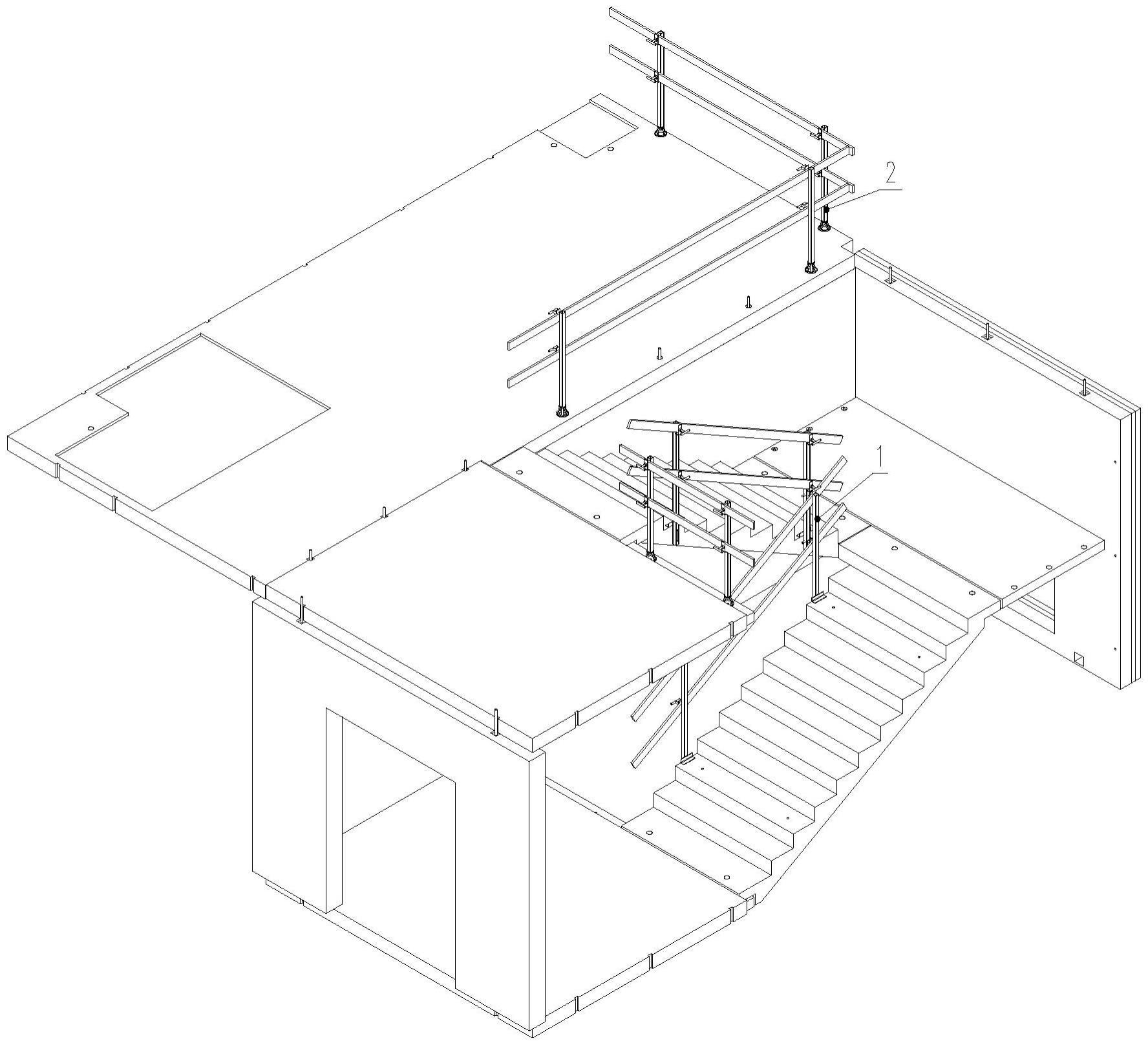

1.一种多层全装配建筑施工临边防护系统，包括楼梯间梯段临边防护(1)和墙体临边防护(2)，其特征在于：

2.根据权利要求1所述的多层全装配建筑施工临边防护系统，其特征在于：所述墙体临边防护包括沿墙板边缘安装的系列第二立杆(21)和用于连接第二立杆的若干第二横杆(24)，所述第二立杆的上部安装第二横杆固定件(23)，底部安装固定支座(22)，所述固定支座上开设轴向通孔，所述固定支座的顶部安装第二螺母，所述第二螺母与伸出楼板的丝杆螺纹连接，相邻的第二立杆之间通过第二横杆固定件安装第二横杆(24)。

3.根据权利要求1所述的多层全装配建筑施工临边防护系统，其特征在于：所述限位件为具有一立面和一底面的l型部件，且所述限位件的立面与所述第一立杆固定连接，所述限位件的底面紧贴梯段的踏步。

4.根据权利要求1所述的多层全装配建筑施工临边防护系统，其特征在于：所述第一横杆固定件为l型部件，且所述第一横杆固定件的一端与所述第一立杆固定连接，所述第一横杆固定件与所述第一立杆之间形成u型槽口。

5.根据权利要求4所述的多层全装配建筑施工临边防护系统，其特征在于：所述第一横杆固定件的外侧设置螺栓紧固件，所述螺栓紧固件包括与所述第一横杆固定件固定连接的第一螺母和与所述第一螺母螺纹连接的螺栓，所述螺栓的一端穿过所述第一横杆固定件，另一端设置把手。

6.根据权利要求1所述的多层全装配建筑施工临边防护系统，其特征在于：所述连接孔为沿第一立杆长度方向设置的腰型槽。

7.根据权利要求2所述的多层全装配建筑施工临边防护系统，其特征在于：所述楼板吊装完成后，所述丝杆的一端穿过楼板预留孔与下层楼板顶部预埋的盒子螺栓实现结构连接，另一端在楼面上露出80-110mm作为第二立杆临时固定螺杆。

8.根据权利要求7所述的多层全装配建筑施工临边防护系统，其特征在于：所述楼板预留孔内灌满砂浆。

9.根据权利要求2所述的多层全装配建筑施工临边防护系统，其特征在于：所述固定支座包括底座、上支座和连接在所述底座与所述上支座之间的多根支撑杆，所述底座与所述上支座上设置所述轴向通孔。

10.根据权利要求9所述的多层全装配建筑施工临边防护系统，其特征在于：所述底座为圆环状，且相邻支撑杆之间镂空。

技术总结
本技术涉及一种多层全装配建筑施工临边防护系统，其包括楼梯间梯段临边防护(1)和墙体临边防护(2)，所述楼梯间梯段临边防护包括沿梯段外侧布置的系列第一立杆(11)，所述第一立杆的上部设置第一横杆固定件(13)，底部设置连接孔(15)，所述第一立杆的底部与梯段内预埋的脱模吊装套筒经穿设所述连接孔的紧固件连接成一体，且所述第一立杆的近梯段侧安装用于避免第一立杆转动的限位件(12)，相邻的第一立杆之间通过第一横杆固定件安装第一横杆(14)。本技术不需要在建筑上为临边防护开孔，或埋设其他固定埋件，且固定安全可靠，安装、拆卸快速。
