一种伸缩式脚手架的制作方法

本申请涉及建筑施工，尤其是涉及一种伸缩式脚手架。

背景技术：

1、脚手架是施工现场为工人操作并解决垂直和水平运输而搭设的一种临时性的建筑工具，其主要用在外墙、内部装修或层高较高无法直接施工的地方，主要为了施工人员上下干活或外围安全网维护及高空安装构件等，脚手架的制作材料通常有竹、木、钢管或合成材料等。

2、专利网公开号cn211873765u公开了一种可伸缩式的脚手架，包括平台以及底座，所述平台的四角处均设置有立杆，所述立杆的底部均设置有直槽孔，所述立杆的下方均设置有底座，所述底座包括底板以及设置在所述底板上且中空的支撑杆；具有结构简单、能够在高低不同的水平面上进行使用的优点。

3、在施工搭建过程中，针对脚手架的使用，往往需要根据不同的施工场景设定不同的长度或者宽度搭建需求，以上装置中的脚手架在进行搭建的过程中，平台板四角设置有立杆，由于平台板为一个整体，固在需要调节不同立杆之间的间距时，只能更换不同的平台板，使用起来比较麻烦。

技术实现思路

1、为了解决上述提出的问题，本申请提供一种伸缩式脚手架。

2、本申请提供的一种伸缩式脚手架采用如下的技术方案：

3、一种伸缩式脚手架，包括底板，所述底板顶部固定连接有主体管，所述主体管外部设置有连接机构，所述主体管内部设置有调节杆，所述调节杆顶部固定连接有定位机构。

4、所述连接机构包括安装盘，所述安装盘固定连接于主体管外部，所述主体管一侧设置有套管，所述套管内部设置有两个衔接杆，两个衔接杆分别延伸出套管左右两侧外部，所述衔接杆一端固定连接有安装头，所述安装盘延伸入安装头内部。

5、通过采用上述技术方案，通过主体管外部的安装盘，来提供不同主体管之间进行排列时的连接平台，而每个不同主体管外部的安装盘之间通过安装头进行连接固定。

6、优选的，所述安装盘上开设有四个安装孔，四个安装孔在安装盘上呈等间距对称分布，所述安装头顶部设置有定位螺栓，所述定位螺栓贯穿安装头和其中一个安装孔，所述定位螺栓外部设置有螺母，所述定位螺栓贯穿螺母并与螺母通过螺纹连接，所述螺母顶部与安装头底部紧密贴合。

7、通过采用上述技术方案，通过安装孔可以实现安装头在安装盘上的安装状态。

8、优选的，所述套管内部设置有限位弹簧，所述限位弹簧设置于两个衔接杆之间，且限位弹簧左右两端分别与两个衔接杆固定连接。

9、通过采用上述技术方案，限位弹簧对两个衔接杆之间存在拉力，提高衔接杆移动后的稳定性。

10、优选的，所述套管顶部固定连接有两个辅助板，所述套管顶部开设有两个限位槽，衔接杆顶部固定连接有推动板，所述推动板贯穿限位槽并与限位槽相匹配，两个辅助板之间转动连接有双向螺纹杆，所述双向螺纹杆外部固定连接有转动板，所述双向螺纹杆分别贯穿两个推动板并与推动板通过螺纹连接。

11、通过采用上述技术方案，双向螺纹杆左右两端螺纹方向相反，故可以分别带动两个推动板进行相向或者相背离移动。

12、优选的，所述主体管顶部转动连接有调节管，所述调节杆贯穿调节管并与调节管通过螺纹连接，所述主体管前后两侧壁上均开设有通槽，所述调节杆前后两侧均一体化成型有限位条，所述限位条延伸入通槽内部并与通槽相匹配。

13、通过采用上述技术方案，限位条延伸入通槽内部后可以对调节杆提供限位，避免调节杆在主体管内部转动。

14、优选的，所述定位机构包括u形板，所述u形板固定连接于调节杆顶部，所述u形板内侧放置有横杆，所述u形板内侧底部开设有锥形槽，所述调节杆顶部开设有放置孔，所述放置孔设置于锥形槽底部并与锥形槽相连通。

15、通过采用上述技术方案，锥形槽顶部的开口较大，有利于进入。

16、优选的，所述横杆底部设置有插管，所述插管内部滑动连接有竖杆，所述竖杆贯穿插管顶部，所述竖杆底部固定连接有辅助弹簧，所述辅助弹簧固定连接于插管内部，所述竖杆固定连接于横杆底部，所述插管延伸入放置孔内部并与放置孔相匹配。

17、通过采用上述技术方案，插管延伸入放置孔内部后，可对插管提供限位，则横杆不可在u形板内部移动。

18、综上所述，本申请包括以下有益技术效果：

19、1、一种伸缩式脚手架，通过连接机构的设计，通过主体管外部的安装盘，来提供不同主体管之间进行排列时的连接平台，而每个不同主体管外部的安装盘之间通过安装头进行连接固定，由于衔接杆可以在套管内部移动，故在不同主体管进行排列分布时可以此来调节间距，具有较强实用性。

20、2、一种伸缩式脚手架，通过定位机构的设计，锥形槽为漏斗状，会对进入的插管起到导向作用，促使插管在移动时向中心点插入，当插管插入放置孔内部后，最后将用于踩踏的平台安放在横杆顶部，由排列后的横杆进行支撑即可，以上操作放置后的横杆可灵活调节摆放间距，有利于不同面积的平台搭建需求。

技术特征：

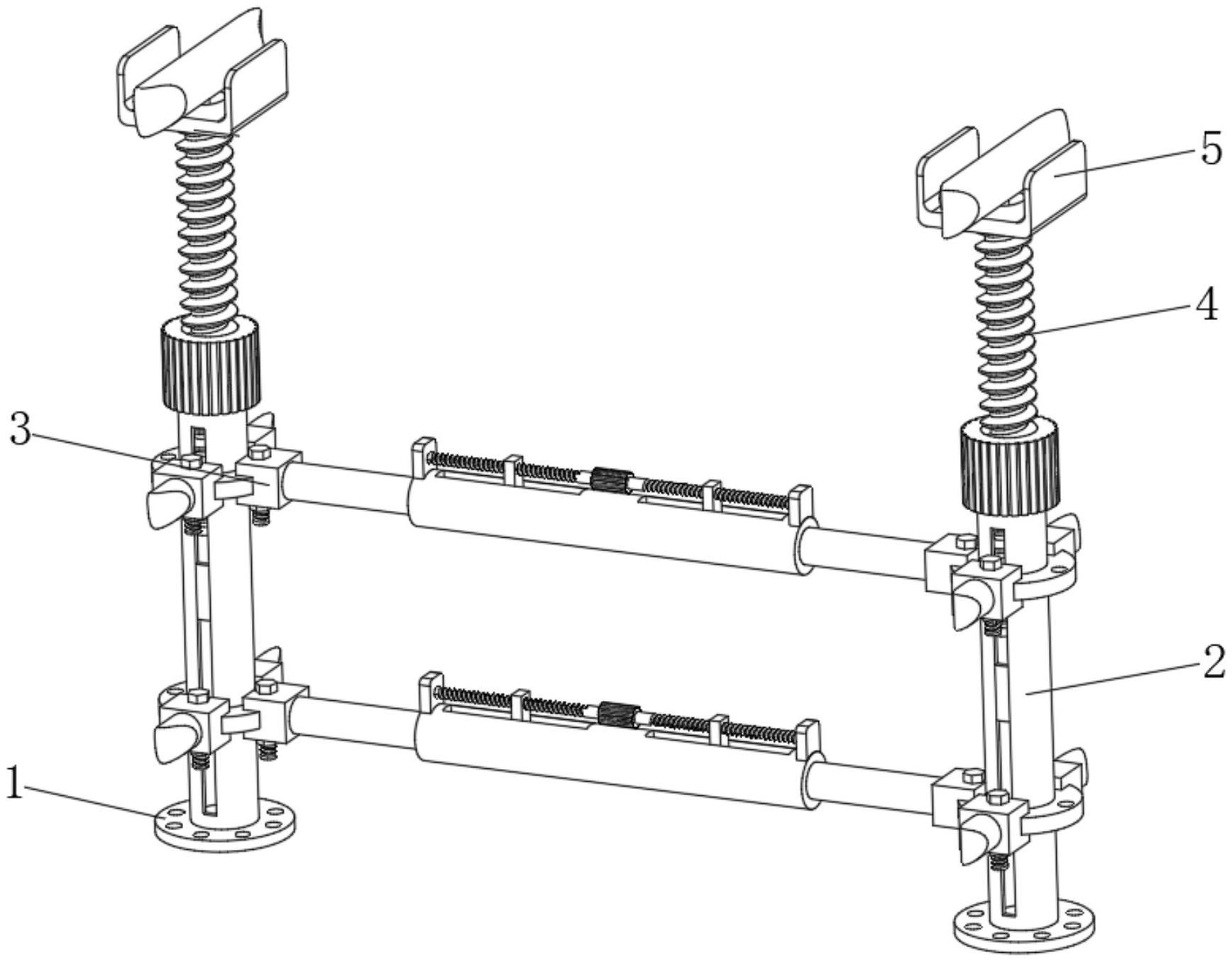

1.一种伸缩式脚手架，包括底板（1），其特征在于：所述底板（1）顶部固定连接有主体管（2），所述主体管（2）外部设置有连接机构（3），所述主体管（2）内部设置有调节杆（4），所述调节杆（4）顶部固定连接有定位机构（5）；

2.根据权利要求1所述的一种伸缩式脚手架，其特征在于：所述安装盘（31）上开设有四个安装孔，四个安装孔在安装盘（31）上呈等间距对称分布，所述安装头（34）顶部设置有定位螺栓（35），所述定位螺栓（35）贯穿安装头（34）和其中一个安装孔，所述定位螺栓（35）外部设置有螺母（36），所述定位螺栓（35）贯穿螺母（36）并与螺母（36）通过螺纹连接，所述螺母（36）顶部与安装头（34）底部紧密贴合。

3.根据权利要求2所述的一种伸缩式脚手架，其特征在于：所述套管（32）内部设置有限位弹簧（37），所述限位弹簧（37）设置于两个衔接杆（33）之间，且限位弹簧（37）左右两端分别与两个衔接杆（33）固定连接。

4.根据权利要求1所述的一种伸缩式脚手架，其特征在于：所述套管（32）顶部固定连接有两个辅助板（38），所述套管（32）顶部开设有两个限位槽，衔接杆（33）顶部固定连接有推动板（39），所述推动板（39）贯穿限位槽并与限位槽相匹配，两个辅助板（38）之间转动连接有双向螺纹杆（391），所述双向螺纹杆（391）外部固定连接有转动板，所述双向螺纹杆（391）分别贯穿两个推动板（39）并与推动板（39）通过螺纹连接。

5.根据权利要求1所述的一种伸缩式脚手架，其特征在于：所述主体管（2）顶部转动连接有调节管（392），所述调节杆（4）贯穿调节管（392）并与调节管（392）通过螺纹连接，所述主体管（2）前后两侧壁上均开设有通槽，所述调节杆（4）前后两侧均一体化成型有限位条（393），所述限位条（393）延伸入通槽内部并与通槽相匹配。

6.根据权利要求1所述的一种伸缩式脚手架，其特征在于：所述定位机构（5）包括u形板（51），所述u形板（51）固定连接于调节杆（4）顶部，所述u形板（51）内侧放置有横杆（52），所述u形板（51）内侧底部开设有锥形槽（53），所述调节杆（4）顶部开设有放置孔（54），所述放置孔（54）设置于锥形槽（53）底部并与锥形槽（53）相连通。

7.根据权利要求6所述的一种伸缩式脚手架，其特征在于：所述横杆（52）底部设置有插管（55），所述插管（55）内部滑动连接有竖杆（56），所述竖杆（56）贯穿插管（55）顶部，所述竖杆（56）底部固定连接有辅助弹簧（57），所述辅助弹簧（57）固定连接于插管（55）内部，所述竖杆（56）固定连接于横杆（52）底部，所述插管（55）延伸入放置孔（54）内部并与放置孔（54）相匹配。

技术总结
本申请涉及建筑施工技术领域，且公开了一种伸缩式脚手架，包括底板，所述底板顶部固定连接有主体管，所述主体管外部设置有连接机构，所述主体管内部设置有调节杆，所述调节杆顶部固定连接有定位机构，所述连接机构包括安装盘，所述安装盘固定连接于主体管外部，所述主体管一侧设置有套管，所述套管内部设置有两个衔接杆，两个衔接杆分别延伸出套管左右两侧外部。通过连接机构的设计，通过主体管外部的安装盘，来提供不同主体管之间进行排列时的连接平台，而每个不同主体管外部的安装盘之间通过安装头进行连接固定，由于衔接杆可以在套管内部移动，故在不同主体管进行排列分布时可以此来调节间距，具有较强实用性。

技术研发人员：王斐,李庆,张伟,沈龙,浦春煦
受保护的技术使用者：中建八局第三建设有限公司
技术研发日：20230223
技术公布日：2024/1/13
