一种适宜现场安装使用的非标围栏片的制作方法

本技术涉及一种围栏片，具体地说是一种适宜现场安装使用的非标围栏片。

背景技术：

1、围栏是一种用于界定区域、限制进入或防止事物穿越的结构物，围栏可以在建筑工地、公共场所、道路等地方划定安全区域，阻止未经授权的人员进入危险区域；也可以为车间内的设备设置防护，保护设备的同时也可以防止意外事故的发生，保护人们的生命和财产安全；还可以提供了一种屏障，营造安全和私密的环境。

2、围栏系统包括立柱与围栏片。为了方便工业化生产，围栏片一般制成尺寸统一的标准件，而在围栏系统的安装过程中，由于安装场地尺寸的要求，总是会使用到非标准尺寸的围栏片。如果专门定制此类非标围栏片，不仅费事费力，增加了成本，并且效率不高，还容易耽误工期，而如果在现场裁制非标围栏片又无法将围栏片与立柱进行快速有效的安装固定。

技术实现思路

1、本实用新型的目的就是提供一种适宜现场安装使用的非标围栏片，以解决将非标围栏片与立柱进行快速安装固定的问题。

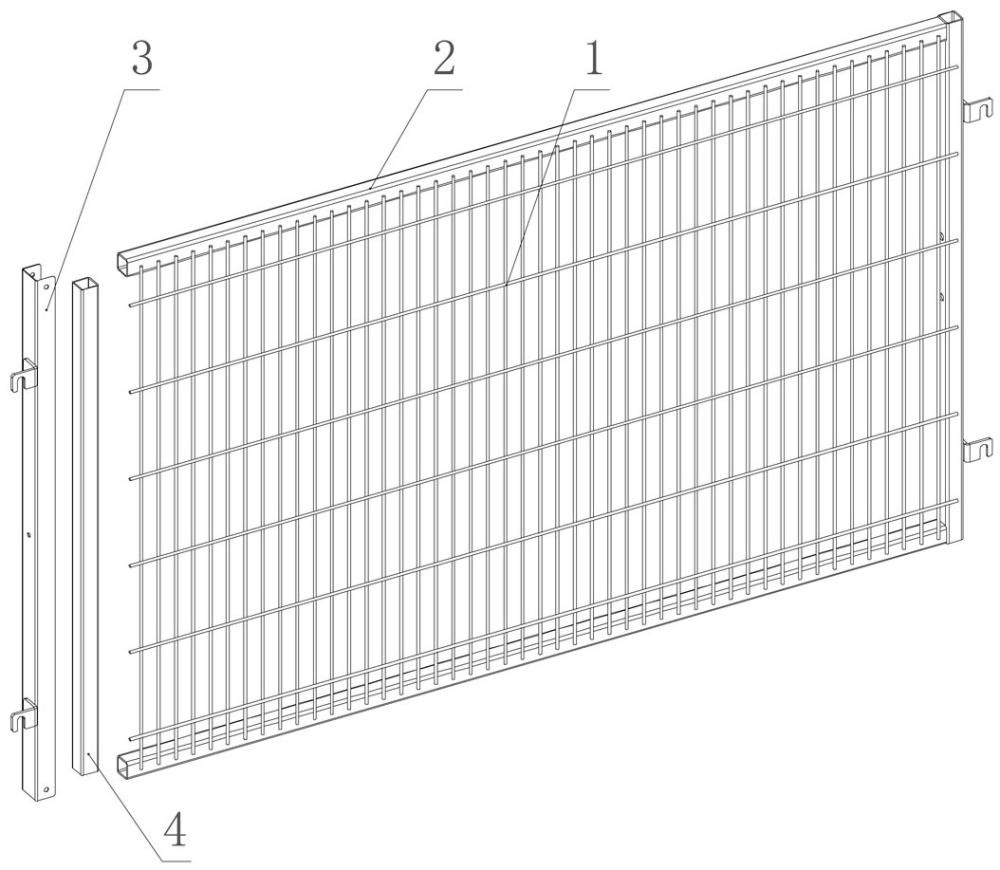

2、本实用新型是这样实现的：一种适宜现场安装使用的非标围栏片，包括带有方管边框的矩形网片，设置在矩形网片一边的侧边框被裁下，在矩形网片的上边框的裁切端与下边框的裁切端之间接有c型杆件，所述c型杆件的开口一侧朝向网片，在所述c型杆件的槽口内衬接有方管，所述方管的长度小于矩形网片上边框与下边框之间的间距，在所述c型杆件的外侧接有用于钩挂设置在围栏立柱上的定位螺栓的连接件，c型杆件上的所述连接件与矩形网片上对侧边框上的连接件为对称设置。

3、进一步的，所述方管与c型杆件螺钉连接，且所述矩形网片上横丝的一端夹合在方管与c型杆件的腰板之间。通过在c型杆件的槽口内填充方管，将方管与c型杆件螺钉连接，将纵丝的一端夹合在方管与c型杆件的腰板之间，可以在提高c型杆件的强度的同事提高围栏片的整体强度。

4、进一步的，在所述c型杆件两端的腰板上开设有贯穿孔，所述c型杆件通过所述贯穿孔与围栏片的边框螺钉连接。

5、本实用新型通过在裁切好的非标准尺寸围栏片的一侧设置c型杆件代替被裁去的围栏片的边框，用以实现围栏片与立柱的安装固定。通过将围栏片上下边框的裁切端插接进c型杆件的槽口内，并利用螺钉将c型杆件与边框固定连接为一个整体；通过在c型杆件的槽口内填充方管，在提高c型杆件强度的同时增强了围栏片整体的结构稳定性。本实用新型依据安装场地尺寸的要求裁制并安装非标围栏片，安装过程快捷高效，并且结构稳定可靠，实现围栏片与立柱的快速安装固定，省时省力，效率高，同时避免了定制非标围栏片所造成的高成本以及低效率。

技术特征：

1.一种适宜现场安装使用的非标围栏片，包括带有方管边框的矩形网片，其特征在于，设置在矩形网片一边的侧边框被裁下，在矩形网片的上边框的裁切端与下边框的裁切端之间接有c型杆件，所述c型杆件的开口一侧朝向网片，在所述c型杆件的槽口内衬接有方管，所述方管的长度小于矩形网片上边框与下边框之间的间距，在所述c型杆件的外侧接有用于钩挂设置在围栏立柱上的定位螺栓的连接件，c型杆件上的所述连接件与矩形网片上对侧边框上的连接件为对称设置。

2.如权利要求1所述的适宜现场安装使用的非标围栏片，其特征在于，所述方管与c型杆件螺钉连接，且所述矩形网片上横丝的一端夹合在方管与c型杆件的腰板之间。

3.如权利要求1所述的适宜现场安装使用的非标围栏片，其特征在于，在所述c型杆件两端的腰板上开设有贯穿孔，所述c型杆件通过所述贯穿孔与围栏片的边框螺钉连接。

技术总结
本技术公开了一种适宜现场安装使用的非标围栏片，包括带有方管边框的矩形网片，设置在矩形网片一边的侧边框被裁下，在矩形网片的上边框的裁切端与下边框的裁切端之间接有C型杆件，所述C型杆件的开口一侧朝向网片，在所述C型杆件的槽口内衬接有方管，所述方管的长度小于矩形网片上边框与下边框之间的间距，在所述C型杆件的外侧接有用于钩挂设置在围栏立柱上的定位螺栓的连接件，C型杆件上的所述连接件与矩形网片上对侧边框上的连接件为对称设置。本技术可以加快围栏的安装速度，提高安装效率，实现立柱与非标准尺寸的围栏片的快速安装固定，并且结构稳定可靠，安装快捷高效。

技术研发人员：白英存,呼向阳,李昊,桑斌斌
受保护的技术使用者：河北五鑫花园制品有限公司
技术研发日：20230714
技术公布日：2024/1/25
