一种混凝土管桩预处理机的制作方法

本技术涉及混凝土管桩，尤其涉及一种混凝土管桩预处理机。

背景技术：

1、混凝土管桩是生活中常用到的混凝土预制件，大多由工厂进行批量生产，在混凝土管桩生产的过程中，要用到模具，便于混凝土管桩的成型，且在生产的过程中要通过入模、浇筑、张拉、离心、保养等步骤，且其大部分生产步骤都是在模具中进行，其对模具的质量要求高。现如今的混凝土管桩预处理机在处理定型的混凝土管桩时，存在无法对管桩芯进行处理，从而造成模具中的管桩芯粗糙并带有杂质，影响后期管桩接桩和混凝土灌装加工的问题。

技术实现思路

1、针对现有技术中所存在的不足，本实用新型提供了一种混凝土管桩预处理机。

2、本实用新型的实施例提供了一种混凝土管桩预处理机，包括：

3、底座，所述底座的上端固定有两个安装板，两个所述安装板的上端固定有支撑板，所述底座的上端安装有下模具，所述支撑板上安装有被驱动上下移动的上模具，所述上模具的上端安装有震动电机，所述上模具、下模具的两端均安装有连接板，上下相对的两个连接板相抵设置，所述安装板上安装有对连接板卡紧的卡紧机构；

4、所述上模具、下模具的端部均设有弧形槽，两个所述弧形槽相抵形成整圆，所述上模具、下模具之间设有管芯，所述管芯的轴端贯穿弧形槽设置，所述下模具上安装有驱动管芯转动的驱动机构。

5、进一步地，所述支撑板上安装有液压缸，所述液压缸的输出端安装有支架，所述支架与上模具固定连接。

6、进一步地，所述卡紧机构包括安装在安装板上的电动推杆，所述电动推杆的输出端固定有v型板，所述v型板卡在两个连接板的外部，所述v型板的内壁固定有两个卡条，两个所述连接板相背的一面均设有卡槽，所述卡条滑动在卡槽内。

7、进一步地，所述驱动机构包括安装在下模具上的电机，所述电机的输出端以及管芯的轴端均安装有齿轮，两个所述齿轮相啮合。

8、进一步地，所述管芯的轴端与弧形槽转动设置。

9、进一步地，所述液压缸的数量大于四个。

10、相比于现有技术，本实用新型具有如下有益效果：

11、本实用新型电机工作带动齿轮以及管芯转动，配合震动电机的震动，对混凝土起到振实的效果，管芯转动的混凝土与管芯相抵部分更加光滑，解决了现如今的混凝土管桩预处理机带有杂质，影响后期管桩接桩和混凝土灌装加工的问题。

技术特征：

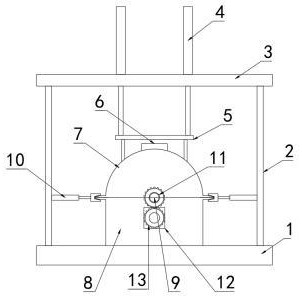

1.一种混凝土管桩预处理机，其特征在于，包括：底座（1），所述底座（1）的上端固定有两个安装板（2），两个所述安装板（2）的上端固定有支撑板（3），所述底座（1）的上端安装有下模具（8），所述支撑板（3）上安装有被驱动上下移动的上模具（7），所述上模具（7）的上端安装有震动电机（6），所述上模具（7）、下模具（8）的两端均安装有连接板（15），上下相对的两个连接板（15）相抵设置，所述安装板（2）上安装有对连接板（15）卡紧的卡紧机构；

2.根据权利要求1所述的一种混凝土管桩预处理机，其特征在于，其中：所述支撑板（3）上安装有液压缸（4），所述液压缸（4）的输出端安装有支架（5），所述支架（5）与上模具（7）固定连接。

3.根据权利要求1所述的一种混凝土管桩预处理机，其特征在于，其中：所述卡紧机构包括安装在安装板（2）上的电动推杆（10），所述电动推杆（10）的输出端固定有v型板（14），所述v型板（14）卡在两个连接板（15）的外部，所述v型板（14）的内壁固定有两个卡条（17），两个所述连接板（15）相背的一面均设有卡槽（16），所述卡条（17）滑动在卡槽（16）内。

4.根据权利要求1所述的一种混凝土管桩预处理机，其特征在于，其中：所述驱动机构包括安装在下模具（8）上的电机（12），所述电机（12）的输出端以及管芯（9）的轴端均安装有齿轮（13），两个所述齿轮（13）相啮合。

5.根据权利要求1所述的一种混凝土管桩预处理机，其特征在于，其中：所述管芯（9）的轴端与弧形槽（11）转动设置。

6.根据权利要求2所述的一种混凝土管桩预处理机，其特征在于，其中：所述液压缸（4）的数量大于四个。

技术总结
本技术提供了一种混凝土管桩预处理机，其属于混凝土管桩领域，其包括：所述上模具的上端安装有震动电机，所述上模具、下模具的两端均安装有连接板，上下相对的两个连接板相抵设置，所述安装板上安装有对连接板卡紧的卡紧机构；所述上模具、下模具的端部均设有弧形槽，两个所述弧形槽相抵形成整圆，所述上模具、下模具之间设有管芯，所述管芯的轴端贯穿弧形槽设置，所述下模具上安装有驱动管芯转动的驱动机构。本技术电机工作带动齿轮以及管芯转动，配合震动电机的震动，对混凝土起到振实的效果，管芯转动的混凝土与管芯相抵部分更加光滑，解决了现如今的混凝土管桩预处理机带有杂质，影响后期管桩接桩和混凝土灌装加工的问题。
