一种移动式整体舞台的制作方法

本技术涉及舞台，具体为一种移动式整体舞台。

背景技术：

1、舞台是为演员表演提供的空间，它可以使观众的注意力集中于演员的表演并获得理想的观赏效果，舞台通常由一个或多个平台构成，它们有的可以升降，剧场建筑的主要构成部分之一，指观众席前面的演出场所，古代露天剧场的舞台主台大都前伸于观众席之中，或低于观众席，或高于观众席，供观众从三面看戏，室内剧场的舞台通常正对观众席，有镜框舞台、伸出型舞台、中心舞台等。

2、经检索，如中国专利文献公开了一种可移动式整体舞台【申请号：cn202121730462.0；公开号：cn215168488u】。这种可移动式整体舞台，包括舞台幕布墙和舞台台面，所述舞台幕布墙的一端与舞台台面连接，所述舞台幕布墙的另一端上连接有两个第一支撑杆，两个所述第一支撑杆上设置有防雨篷布，所述舞台台面上设置有台阶型支撑座，所述舞台台面的底部设置有四根第二支撑杆，每根所述第二支撑杆上均安装有滚轮。

3、该专利中公开的舞台在使用时，可以方便工作人员对舞台进行整体移动，但是在不需要对舞台进行移动时，就需要加工第二支撑杆取下，而需要移动舞台时需要再次安装，不仅操作不够方便，而且在取下后，不能对其进行统一的保存，容易被弄丢，导致无法再次对舞台进行移动，同时在安装第二支撑杆对舞台进行移动时，台阶型支撑座会与地面摩擦，导致在移动舞台时摩擦力较大，不仅较为费力，而且遇到不够平整的路面时移动困难，同时在不使用舞台时，舞台台面较高，无法对其进行阻挡，会导致工作人员在台面上收拾舞台道具时不够安全，存在从台面掉落的风险，对工作人员的身体造成伤害。

技术实现思路

1、本实用新型的目的在于提供一种移动式整体舞台，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种移动式整体舞台，包括台面及其背面的幕布，所述幕布的顶部固定有遮板，所述台面的底部固定有支撑杆，所述支撑杆的底部固定有自锁万向轮，所述台面的左右两侧均铰接有台阶，所述台面的左右两侧均固定有限位机构，所述台面的内腔滑动连接有滑动板，所述滑动板的正面开设有固定槽，所述台面内腔的后方滑动连接有滑动杆，所述滑动杆正面的左右两侧均固定有固定块，所述滑动杆的底部固定有连接板，所述连接板的另一侧延伸至台面的底部。

3、优选的，所述限位机构包括限位槽，所述限位槽的内腔固定有压缩弹簧，所述压缩弹簧的另一端固定有限位杆，所述台阶的一侧开设有第一卡位槽，所述台阶的另一侧开设有第二卡位槽，所述限位杆与第一卡位槽和第二卡位槽配合使用。

4、优选的，所述台面的顶部开设有安装槽，所述滑动板的顶部固定有顶板，所述顶板与安装槽配合使用。

5、优选的，所述连接板的表面顶部嵌设有磁铁正极，所述台面的底部嵌设有磁铁负极，所述磁铁正极和磁铁负极配合使用。

6、优选的，所述固定块的大小与固定槽的大小相同，且固定块与固定槽的位置相互对应。

7、优选的，所述支撑杆的数量为四个，且均匀分布在台面底部的四个角。

8、与现有技术相比，本实用新型的有益效果如下：

9、本实用新型通过一体化设计，对台阶的位置进行调整，使台面在移动时台阶不会与地面摩擦，不仅使工作人员在移动舞台时更加的省力，而且在不够平整的地面依旧可以移动，同时可以对舞台的边缘处进行阻挡，使工作人员在对道具进行收纳时，能够更加的安全，不会从舞台掉落，而且在使用时，也不会对舞台造成阻挡，解决了目前的舞台在移动时较为困难，同时工作人员在收拾道具时不够安全的问题。

技术特征：

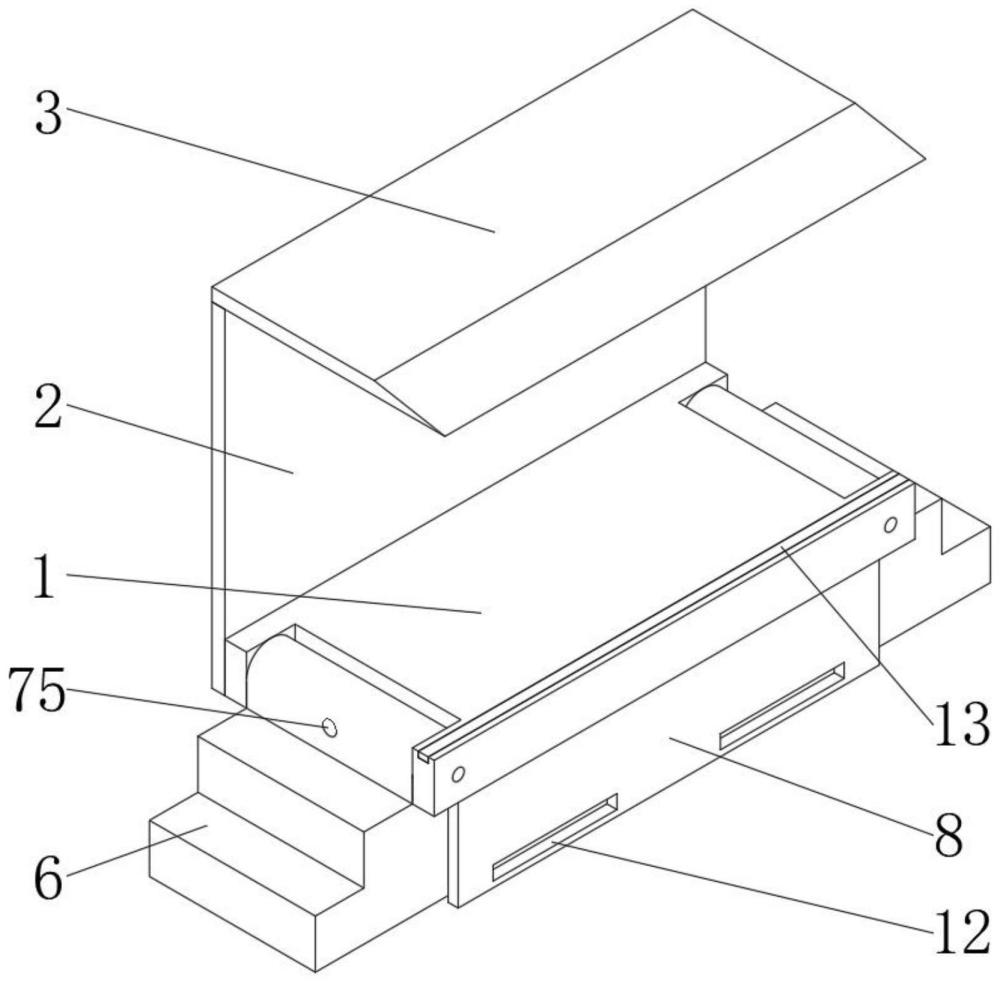

1.一种移动式整体舞台，包括台面(1)及其背面的幕布(2)，其特征在于：所述幕布(2)的顶部固定有遮板(3)，所述台面(1)的底部固定有支撑杆(4)，所述支撑杆(4)的底部固定有自锁万向轮(5)，所述台面(1)的左右两侧均铰接有台阶(6)，所述台面(1)的左右两侧均固定有限位机构(7)，所述台面(1)的内腔滑动连接有滑动板(8)，所述滑动板(8)的正面开设有固定槽(12)，所述台面(1)内腔的后方滑动连接有滑动杆(9)，所述滑动杆(9)正面的左右两侧均固定有固定块(10)，所述滑动杆(9)的底部固定有连接板(11)，所述连接板(11)的另一侧延伸至台面(1)的底部。

2.根据权利要求1所述的一种移动式整体舞台，其特征在于：所述限位机构(7)包括限位槽(71)，所述限位槽(71)的内腔固定有压缩弹簧(72)，所述压缩弹簧(72)的另一端固定有限位杆(73)，所述台阶(6)的一侧开设有第一卡位槽(74)，所述台阶(6)的另一侧开设有第二卡位槽(75)，所述限位杆(73)与第一卡位槽(74)和第二卡位槽(75)配合使用。

3.根据权利要求1所述的一种移动式整体舞台，其特征在于：所述台面(1)的顶部开设有安装槽(14)，所述滑动板(8)的顶部固定有顶板(13)，所述顶板(13)与安装槽(14)配合使用。

4.根据权利要求1所述的一种移动式整体舞台，其特征在于：所述连接板(11)的表面顶部嵌设有磁铁正极(15)，所述台面(1)的底部嵌设有磁铁负极(16)，所述磁铁正极(15)和磁铁负极(16)配合使用。

5.根据权利要求1所述的一种移动式整体舞台，其特征在于：所述固定块(10)的大小与固定槽(12)的大小相同，且固定块(10)与固定槽(12)的位置相互对应。

6.根据权利要求1所述的一种移动式整体舞台，其特征在于：所述支撑杆(4)的数量为四个，且均匀分布在台面(1)底部的四个角。

技术总结
本技术涉及舞台技术领域，且公开了一种移动式整体舞台，包括台面及其背面的幕布，所述幕布的顶部固定有遮板，所述台面的底部固定有支撑杆，所述支撑杆的底部固定有自锁万向轮，所述台面的左右两侧均铰接有台阶；本技术通过一体化设计，对台阶的位置进行调整，使台面在移动时台阶不会与地面摩擦，不仅使工作人员在移动舞台时更加的省力，而且在不够平整的地面依旧可以移动，同时可以对舞台的边缘处进行阻挡，使工作人员在对道具进行收纳时，能够更加的安全，不会从舞台掉落，而且在使用时，也不会对舞台造成阻挡，解决了目前的舞台在移动时较为困难，同时工作人员在收拾道具时不够安全的问题。

技术研发人员：邓彩英
受保护的技术使用者：邓彩英
技术研发日：20231025
技术公布日：2024/8/21
