一种仿古建筑屋面檐沟结构的制作方法

本发明涉及檐沟，具体为一种仿古建筑屋面檐沟结构。

背景技术：

1、檐沟属于落水系统中的一种，是屋檐边的集水沟，沿沟长单边收集雨水且溢流雨水能沿沟边溢流到室外，而仿古建筑由于其屋面结构与现代建筑屋面结构的不同，因此，采用传统的檐沟结构并不合适，需要一种适配仿古建筑屋檐的专属檐沟结构，本方案具体涉及仿古建筑屋面檐沟结构。

2、由于仿古建筑独特的屋面结构，落在屋面的雨水经过滴水瓦的尖端引流而下，而传统的檐沟结构均为在屋檐下方安装横向的槽形排水沟，再由竖管引流至地面，因此，传统的檐沟结构安装在仿古建筑的屋檐下方时，会影响仿古建筑屋檐的美观，目前，尚未存在专门针对仿古建筑独特屋檐的檐沟结构，且现有的建筑屋面檐沟结构，其横向的槽形结构是一体式设计，其中一端损坏便需要更换整个槽形结构，或者对损坏段进行修补，而整体更换增加了成本，单独段修补后会与周边的槽形结构存在明显的差异，同样影响美观，同时，现有的建筑屋面檐沟结构其竖直向的引流管也是一体的，无法根据屋檐到墙面的距离进行调节，不同的距离进行安装时，也需要整体更换不同的竖直向引流管，兼容性差，不够方便。

技术实现思路

1、本发明的目的在于提供一种仿古建筑屋面檐沟结构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种仿古建筑屋面檐沟结构，包括：滴水连接组件、固定组件、侧连组件和导流组件，所述滴水连接组件包括水滴套件，所述水滴套件通过固定组件安装在滴水瓦与滴水瓦所在的仿古建筑屋面梁之间，水滴套件上端左右两侧均固定安装有上连接管，下端左右两侧均固定安装有下连接管，上连接管和下连接管的另一端均和侧连组件连接；

3、所述侧连组件包括侧连管，侧连管的上端分别和上连接管、下连接管连通，下端和导流组件连接。

4、优选的，所述水滴套件的上端层开放式，水滴套件的内部和上连接管、下连接管连通，水滴套件的上端内端口的左右两侧均开设有固定槽一，水滴套件的下端左右两侧的侧壁上均开设有固定槽二，固定槽二的内端内壁上开设有限位槽。

5、优选的，所述固定组件包括上卡接板和下卡接板，上卡接板的上端卡接在固定槽一内，下卡接板的一端内侧固定安装有限位块，且下卡接板的一端插入固定槽二内，同时限位块插入限位槽内，上卡接板和下卡接板的一端侧壁上均开设有若干个固定孔，上卡接板和下卡接板通过螺栓和固定孔固定住，下卡接板的一侧设有固定板，固定板的一端固定安装在下卡接板的外侧，另一端固定安装有弹性板，弹性板的另一端固定安装有耳板。

6、优选的，所述上连接管的一端安装有上环卡，上环卡的外圈一侧设置有上内纹管，上内纹管的内部设置有上密封圈，所述下连接管的一端安装有下环卡，下环卡的外圈一侧设置有下内纹管，下内纹管的内部设置有下密封圈，所述上内纹管的内圈且与上环卡的连接处开设有环槽，上内纹管通过环槽与上环卡活动套接。

7、优选的，所述侧连管的顶端安装有上侧弯管，侧连管的底端安装有下侧弯管，上侧弯管的末端、下侧弯管的末端以及侧连管靠近下内纹管的一侧均安装有侧外纹管二，所述上侧弯管和下侧弯管均与侧连管固定焊接，上内纹管和下内纹管分别与一个侧外纹管螺纹连接。

8、优选的，所述导流组件包括导流横管和导流竖管，导流横管的两端均安装有导流环卡，导流环卡的外圈设置有导流内纹管，导流内纹管的内部设置有导流密封环，导流竖管的顶端安装有导流弯管，导流弯管的末端安装有导流外纹管。

9、优选的，所述导流外纹管与位于导流横管后端的导流内纹管螺纹连接，所述位于导流横管前端的导流内纹管与侧外纹管二螺纹连接。

10、优选的，所述导流内纹管、下内纹管均与上内纹管的结构和尺寸相同，上密封圈、下密封圈、导流密封环的结构和尺寸均相同，导流环卡、下环卡均与上环卡的结构和尺寸相同，上密封圈外径等于上内纹管的内径，上密封圈、上环卡、的内径相等。

11、与现有技术相比，本发明的有益效果是：

12、1、通过设置滴水连接组件，通过合金固定片便于单个滴水连接组件的安装，通过设计形状与滴水瓦末端三角区形状相同的水滴套件进行雨水聚集引流，避免檐沟结构安装后影响仿古建筑屋檐处的美观；

13、2、通过设置滴水连接组件中的上内纹管与上环卡环形卡接，下内纹管与下卡环环形卡接，使得上内纹管与下卡环均可转动，且檐沟机构中其他部分的部件同样通过内纹管与外纹管螺纹连接，便于部件损坏时，进行独立拆卸更换，节省更换成本；

14、通过设置导流组件中的导流内纹管与其中一个导流外纹管螺纹连接，另一个导流内纹管与侧外纹管一或者侧外纹管二螺纹连接，使得导流衡管能够进行拆卸，便于根据仿古建筑屋面屋檐到墙面的距离更换合适长度的导流横管，使得檐沟结构具备更好的兼容性。

技术特征：

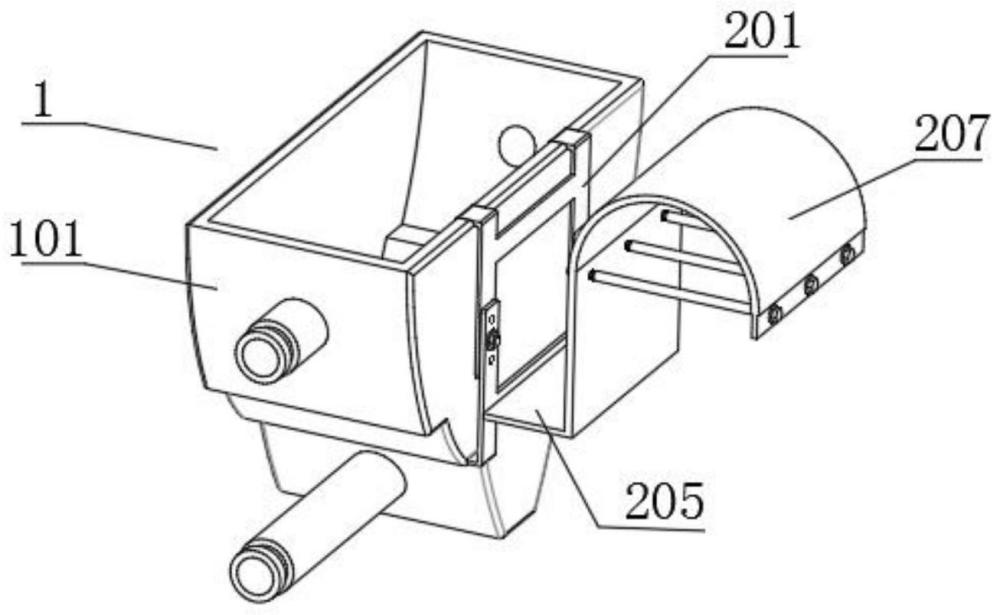

1.一种仿古建筑屋面檐沟结构，其特征在于：包括：滴水连接组件(1)、固定组件(2)、侧连组件(3)和导流组件(4)，所述滴水连接组件(1)包括水滴套件(101)，所述水滴套件(101)通过固定组件(2)安装在滴水瓦与滴水瓦所在的仿古建筑屋面梁之间，水滴套件(101)上端左右两侧均固定安装有上连接管(103)，下端左右两侧均固定安装有下连接管(108)，上连接管(103)和下连接管(108)的另一端均和侧连组件(3)连接；

2.根据权利要求1所述的一种仿古建筑屋面檐沟结构，其特征在于：所述水滴套件(101)的上端层开放式，水滴套件(101)的内部和上连接管(103)、下连接管(108)连通，水滴套件(101)的上端内端口的左右两侧均开设有固定槽一(102)，水滴套件(101)的下端左右两侧的侧壁上均开设有固定槽二(105)，固定槽二(105)的内端内壁上开设有限位槽(110)。

3.根据权利要求1所述的一种仿古建筑屋面檐沟结构，其特征在于：所述固定组件(2)包括上卡接板(201)和下卡接板(202)，上卡接板(201)的上端卡接在固定槽一(102)内，下卡接板(202)的一端内侧固定安装有限位块(203)，且下卡接板(202)的一端插入固定槽二(105)内，同时限位块(203)插入限位槽(110)内，上卡接板(201)和下卡接板(202)的一端侧壁上均开设有若干个固定孔(204)，上卡接板(201)和下卡接板(202)通过螺栓和固定孔(204)固定住，下卡接板(202)的一侧设有固定板(205)，固定板(205)的一端固定安装在下卡接板(202)的外侧，另一端固定安装有弹性板(207)，弹性板(207)的另一端固定安装有耳板(208)。

4.根据权利要求1所述的一种仿古建筑屋面檐沟结构，其特征在于：所述上连接管(103)的一端安装有上环卡(104)，上环卡(104)的外圈一侧设置有上内纹管(106)，上内纹管(106)的内部设置有上密封圈(107)，所述下连接管(108)的一端安装有下环卡(109)，下环卡(109)的外圈一侧设置有下内纹管(112)，下内纹管(112)的内部设置有下密封圈(111)，所述上内纹管(106)的内圈且与上环卡(104)的连接处开设有环槽(113)，上内纹管(106)通过环槽(113)与上环卡(104)活动套接。

5.根据权利要求1所述的一种仿古建筑屋面檐沟结构，其特征在于：所述侧连管(301)的顶端安装有上侧弯管(302)，侧连管(301)的底端安装有下侧弯管(303)，上侧弯管(302)的末端、下侧弯管(303)的末端以及侧连管(301)靠近下内纹管(112)的一侧均安装有侧外纹管二(304)，所述上侧弯管(302)和下侧弯管(303)均与侧连管(301)固定焊接，上内纹管(106)和下内纹管(112)分别与一个侧外纹管(304)螺纹连接。

6.根据权利要求5所述的一种仿古建筑屋面檐沟结构，其特征在于：所述导流组件(4)包括导流横管(401)和导流竖管(407)，导流横管(401)的两端均安装有导流环卡(402)，导流环卡(402)的外圈设置有导流内纹管(403)，导流内纹管(403)的内部设置有导流密封环(404)，导流竖管(407)的顶端安装有导流弯管(406)，导流弯管(406)的末端安装有导流外纹管(405)。

7.根据权利要求6所述的一种仿古建筑屋面檐沟结构，其特征在于：所述导流外纹管(405)与位于导流横管(401)后端的导流内纹管(403)螺纹连接，所述位于导流横管(401)前端的导流内纹管(403)与侧外纹管二(304)螺纹连接。

8.根据权利要求6所述的一种仿古建筑屋面檐沟结构，其特征在于：所述导流内纹管(403)、下内纹管(112)均与上内纹管(106)的结构和尺寸相同，上密封圈(107)、下密封圈(111)、导流密封环(404)的结构和尺寸均相同，导流环卡(402)、下环卡(109)均与上环卡(104)的结构和尺寸相同，上密封圈(107)的外径等于上内纹管(106)的内径，上密封圈(107)、上环卡(104)的内径相等。

技术总结
本发明涉及檐沟技术领域，具体为一种仿古建筑屋面檐沟结构，包括：滴水连接组件、固定组件、侧连组件和导流组件，所述滴水连接组件包括水滴套件，所述水滴套件通过固定组件安装在滴水瓦与滴水瓦所在的仿古建筑屋面梁之间，水滴套件上端左右两侧均固定安装有上连接管，下端左右两侧均固定安装有下连接管，上连接管和下连接管的另一端均和侧连组件连接，所述侧连组件包括侧连管，侧连管的上端分别和上连接管、下连接管连通，相对于传统的檐沟结构，避免了影响仿古建筑屋面屋檐独特结构的美观性，同时便于对每个滴水瓦下构成檐沟结构的部件进行独立更换，节省更换成本，且能够根据屋檐到墙面的距离更换不同的部件，提高了檐沟结构的兼容性。

技术研发人员：宋明远,蔡英恒,郭崇,张三其,王朋理,袁庆鹤,仝锐,黄凯,吴鹏辉,文亚运,骆大向
受保护的技术使用者：中建八局第一建设有限公司
技术研发日：
技术公布日：2024/3/27
