玻璃清洁器的制作方法与工艺

本发明涉及一种玻璃清洁器，具体地说，涉及一种通过强磁力吸附在玻璃内外表面，并且通过移动来擦掉或洗掉玻璃两面的污渍的玻璃清洁器。

背景技术：
目前窗户的清洁，传统的单体玻璃擦通常通过清洗液吸收到海绵进行擦拭，通过橡胶刮刀除掉留在玻璃上的水。窗户清洗需要大量的时间，特别是象公寓、写字楼等高楼还具有发生高空坠落事故的危险，因为，窗外玻璃难以触及，从内部清洁外部玻璃是非常困难的，为了克服这些问题，通常是清洁人员用绳子悬挂在建筑物外部从上至下对窗户玻璃进行手工清洗，这样，清洁人员是非常危险的，而且这种清洁方式成本也比较高，不便于日常清洁。靠磁铁吸附的分体玻璃擦专利已经公开，参照韩国专利申请号为1999-0073364，专利号为10-2006-0092160，这个专利披露了一种玻璃擦，其特征在于，所述一对内部和外部玻璃清洁结构体各自具有海绵，可以吸收清洗液和通过安装在其上的磁铁吸附到窗户玻璃的内外表面，使外部玻璃擦根据内表面上的控制器的移动而移动，从而进行玻璃清洁。但是在这些现有技术文件中，只提及安装海绵结构用于吸收清洗液，并且橡胶刮刀是被固定地安装在玻璃擦海绵后端用以除去玻璃上的清洗液。但是，由于玻璃刮刀与玻璃表面无法实现分离，所以清洁过程中，清洁擦不能反方向移动擦洗和重复擦洗。因此，为解决这个技术问题，已提出了韩国专利申请第10-2001-0096942号和韩国专利第10-1183116号玻璃清洁器，其特征在于，能够通过磁力和杠杆原理实现橡胶刮刀与玻璃表面状态的贴合与分离。然而，在这些现有技术的文献中，都需要比较多的磁铁数量，才能实现橡胶刮刀与玻璃表面的贴合和分离，实现玻璃擦的内部和外部主体的吸合。此外，橡胶刮刀不能自如的连接和分离，用于吸合的内部主体和外部机构也不能有效地移动，所以橡胶刮刀和玻璃清洁擦不能达到完美配合也不能有效清除掉玻璃上的清洗液。

技术实现要素：

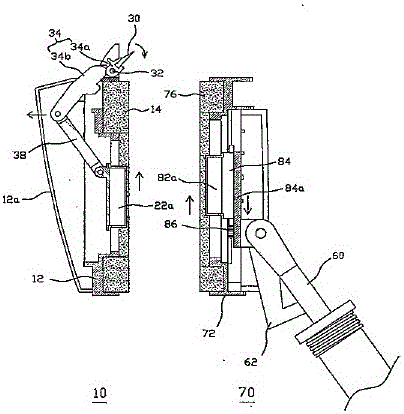

发明目的本发明克服上述缺陷，提供了一种能灵活自如的控制室外清洁擦的橡胶刮刀，使之可以根据需要自如的与室外玻璃表面有效贴合或分离，以清除停留在玻璃上的污渍和清洗液。本发明的另一个目的是能够利用相对较少的磁铁就能完成玻璃清洁器内外主体的吸合。本发明的第三个目的是室外清洁器的橡胶刮刀可以通过磁铁的磁力由室内控制器控制来有效的改变其与玻璃表面贴合与分离的状态，也利于玻璃清洁器在工作时的顺畅移动。技术方案本发明的玻璃清洁器的技术方案是这样的：其包括室外清洁器和室内控制器，其中室外清洁器包括(a)作为室外清洁器主体的清洁擦主体；(b)海绵清洁布:粘附在清洁擦主体表面可以为室外清洁器提供清洗液；(c)外部固定磁铁:用于室外清洁器主体和室内清洁器主体的吸合；(d)刮刀连动套:一端安装橡胶刮刀，通过旋转轴与清洁擦主体连接以旋转；(e)外部滑动块：内部装有磁铁，可以在清洁擦主体内上下移动；(f)驱动臂：一端与外部滑动块连接，另一端与刮刀连动套连接，通过滑动块的上下滑动使刮刀连动套旋转；室内控制器包括(a)作为室内清洁器主体的控制器主体；(b)海绵清洁布:粘附在室内控制器主体表面可以为室内控制器提供清洗液；(c)内部滑动块：内部装有磁铁，与外部滑动块吸合，通过其在室内清洁器主体内的上下滑动带动外部滑动块的上下移动；(d)滑动驱动器:内部两侧有齿牙，通过两侧小齿轮与设有齿牙的内部滑动块连接，通过滑动驱动器的移动使内部滑动块做反方向滑动；(e)内部固定磁铁：与外部固定磁铁位置一一对应，通过磁力使室外清洁器主体和室内清洁器主体吸合。滑动驱动器的两侧分别和其对应的内部滑动块的一侧设置平行相对的齿牙，内部滑动块齿牙和滑动驱动器的齿牙之间通过与其啮合的小齿轮连接。滑动驱动器与两侧内部滑动块通过小齿轮连接，两侧内部滑动块齿牙平行且水平位置一致，通过滑动驱动器的移动可以驱动左右两侧的内部滑动块同时做反方向滑动。滑动驱动器上设置可以控制玻璃清洁器移动和内部滑动块移动的操作手柄；手柄根部设置止动件，止动件可以将滑动驱动器固定在室内清洁器主体顶端，从而使橡胶刮刀与玻璃表面保持分离状态。外部固定磁铁和内部固定磁铁分别设置在室外清洁器和室内控制器的主体左右两侧偏上部，外部滑动块磁铁和内部滑动块磁铁分别设置在室外清洁器和室内控制器主体内部且可以随滑动块一起上下移动。滑动驱动器顶端和室内控制器主体下端之间设置复位拉簧，滑动驱动器越向上，其与主体下端距离越大，拉簧的拉力就越大，可以使滑动驱动器快速向下复位。发明效果本发明提供的玻璃清洁器，使室外清洁器和室内清洁器两部分通过磁铁磁力的控制能够有效地吸附在玻璃上并能够灵活自如移动，通过磁铁滑动块的磁力运用可以使橡胶刮刀与玻璃表面能自如贴合和分离，以刮掉玻璃上残留的污渍和清洗液。此外，本发明的玻璃清洁器，使得室内控制器和室外清洗器之间的吸合需要相对较少的磁铁数量。附图说明图1是本发明的玻璃清洁器的结构示意图；图2是本发明的玻璃清洁器的剖视图；图3是本发明的室外清洁器的结构分解图；图4是本发明的室内控制器的结构分解图；图5是本发明的室内控制器的内部平面图；图6是本发明的玻璃清洁器的工作轨迹示意图；10-室外清洁器、12-玻璃擦主体、12a-外盖、14-清洁布、16-支撑突起、18-外导槽、20a和20b-外部固定磁铁、22a和22b-外部滑动块、30-橡胶刮刀、32-旋转轴、34-刮刀连动套、34a-刮刀槽、34b-刮刀槽杆、38-驱动臂、60-控制手柄、62-止动件、70-室内控制器、72-控制器主体、72a-内盖、74-内导槽、76-室内清洁布、80a和80b-内部固定磁铁、82a和82b-内部滑动块、84-滑动驱动器、84a-控制杆连接板、86-小齿轮、88-拉簧、90-滑动块齿牙、92-驱动器齿牙。具体实施方式下面以本发明的优选实施例已经图纸来详细说明本发明的玻璃清洁器。实施例1：图1是本发明的第一实施例的玻璃清洁器的结构示意图，如图1所示，本发明的第一实施例的玻璃清洁器主要包括一个外部的室外清洁器10和内部的室内控制器70。室内控制器70通过磁力将室外清洁器10吸合到窗户玻璃(未在图中示出，它位于外面的室外清洁器10和内部的室内控制器70之间)的外表面上并控制其移动；室外清洁器10通过海绵清洁布将清洗液擦到窗外玻璃表面上，以进行清洗，并除去残留在玻璃的外表面上的污渍和清洗液。当通过操作手柄60沿玻璃表面滑动室内控制器70时，室外清洁器10也会由于磁力被室内控制器70吸住随之一起滑动。图2是图1的A-A向剖视图，参照本发明的第一实施例，和图3是一个室外清洁器的结构分解图，表明了室外清洁器的内部结构。图3是室外清洁器10的清洁擦主体12与外盖12a的结构分解图。如图1至图3所示，室外清洁器10包括：可以作为壳体的清洁擦主体12，附着在玻璃擦主体12表面(即贴近玻璃的方向)的海绵清洁布14，用以吸收清洗液并且供应清洗液到玻璃外表面；外部固定磁铁20a和20b安装在室外清洁器10的玻璃擦主体12上用以和室内控制器70通过磁力吸附，同时刮刀连动套34通过一个旋转轴32可转动地连接到玻璃擦主体12上，同时橡胶刮刀30插入到旋转轴32前端的刮刀槽34a内，这样刮刀连动套34就可以控制橡胶刮刀30和玻璃表面的贴合和分离，以除去玻璃表面残留的污渍和清洗液。另外，室外清洁器10还包括：装有磁铁并可以上下滑动的外部滑动块22a和22b。当外部滑动块22a和22b向上/向下滑动时，驱动臂38随之向上/向下移动，推动/拉动与玻璃擦主体12通过旋转轴32连接的刮刀连动套34旋转。海绵清洁布14吸收清洗液，并将其附于玻璃表面，以清洁窗户，同时还可以降低玻璃清洁器工作时的摩擦力，便于室外清洁器10在玻璃外表面的自如移动。因而也无需在该室外清洁器10上安装滚轮以降低摩擦。橡胶刮刀30，类似于汽车的刮水器，用于擦除掉玻璃表面上残留的清洗液。橡胶刮刀30由橡胶、合成树脂、织物或其他材料做成，对选材无限制，能够在移动过程中擦除掉玻璃表面的清洗液即可。另外，如图1所示，橡胶刮刀30位于海绵清洁布14的边缘，并与海绵清洁布14平行且具有相同宽度。只要能够实现刮刀槽杆34b带动刮刀槽34a和橡胶刮刀30围绕旋转轴32旋转，对刮刀槽杆34b及刮刀槽34a的结构和形状没有限制。理想的是，如图2和图3所示，为便于橡胶刮刀30的安装和固定，刮刀槽34a应为平板型；为便于橡胶刮刀30的灵活旋转，刮刀槽34a后侧设计至少一个较长的刮刀槽杆34b，这样，根据杠杆原理刮刀槽杆34b就可以带动橡胶刮刀30轻松地旋转。另外，如图2所示，为了刮刀连动套34的有力旋转，旋转轴32安装在刮刀槽34a的左右两端。对于刮刀连动套34来说，从旋转轴32到刮刀槽杆34b边缘之间的距离要比从旋转轴32到橡胶刮刀30边缘的距离要长。比较理想的是，从旋转轴32到刮刀槽杆34b边缘之间的距离是从旋转轴32到橡胶刮刀30边缘的距离的1.5～7倍，这样能够减小旋转橡胶刮刀30所需要的力。驱动臂38一端和外部滑动块22a和22b旋转连接，另一端和刮刀连动套34旋转连接，从而，如图2中的箭头所示，如果外部滑动块22a和22b向上移动，驱动臂38就会将与其连接的刮刀连动套34的一端上推，刮刀连动套34便会顺时针旋转，橡胶刮刀30就会和玻璃表面贴合。如果外部滑动块22a和22b向下移动，驱动臂38就会将与其连接的刮刀连动套34的一端下拉，刮刀连动套34便会逆时针旋转，橡胶刮刀30就会和玻璃表面分离。清洁擦主体12在刮刀槽34a背面位置设置几个支撑突起16，当刮刀槽34a顺时针旋转时，橡胶刮刀30与玻璃表面贴合，刮刀槽34a背面与支撑突起16接触，支撑突起16支撑刮刀槽34a防止其由于清洁擦磁力不均匀而造成的弯曲如图3所示，防止橡胶刮刀30中部出现清洗液刮不净的情况。支撑突起16的数量根据橡胶刮刀30的长度来具体设定，一般设置为2～8个，理想数量为4～6个。清洗擦主体12上还设置外导槽18，外部滑动块22a和22b在外导槽18内可以有规则地上下移动(如图1)。图4是本发明图1实施例的室内控制器的后部(即和玻璃相反的一面)结构分解图，图5是一个内部平面图，显示了室内控制器的内部结构，图4显示的是揭掉内盖72a的状态图，内盖72a是用来覆盖住室内控制器70的控制器主体72的背面。图5显示的是拆卸掉控制杆60和控制杆连接板84a后的控制器主体72的结构图。如图2、4、5所示，室内控制器70包括：作为壳体的控制器主体72；可以沿内导槽74上下滑动的内部滑动块82a和82b，内部滑动块82a和82b内部嵌有磁铁，并且内部滑动块82a和82b可以通过磁力带动室外清洁器10上的外部滑动块22a和22b上下移动；控制器主体72内设置滑动驱动器84，滑动驱动器84的上下滑动可以驱动内部滑动块82a和82b和其做相反方向运动；其还设置内部固定磁铁80a和80b，内部固定磁铁80a和80b和外部固定磁铁20a和20b对应设置，使室外清洁器10和室内控制器70吸附在玻璃两侧，工作状态一起滑动时不至于分离，另外，由于内部固定磁铁80a和80b和外部固定磁铁20a和20b之间的磁力设定比内部滑动块82a和82b和外部滑动块22a和22b之间的磁力大，所以当内部与外部滑动块滑动时，固定磁铁能保证清洁擦内外部主体的稳定。滑动驱动器84和内部滑动块82a和82b的运动方向是相反的，也就是说，滑动驱动器84向上滑动，内部滑动块82a和82b就会向下滑动；反之，滑动驱动器84向下滑动，内部滑动块82a和82b就会向上滑动。在本实施例中，我们以橡胶刮刀30的位置为上方。如图5所示，内部滑动块82a和82b内侧的表面上设置内部滑动块齿牙90，滑动驱动器84对应内部滑动块82a和82b的侧面设置驱动器齿牙92，相对的齿牙90、92之间设置小齿轮86。在本实施例中，最优方案是，内部滑动块齿牙90和驱动器齿牙92相对应设置，然后和小齿轮86啮合。在这种情况下，如果驱动器齿牙92向上移动，内部滑动块齿牙90就会被左侧小齿轮86的逆时针转动和右侧小齿轮86顺时针转动带动向下移动；相反，如果驱动器齿牙92向下移动，内部滑动块齿牙90就会被左侧小齿轮86的顺时针转动和右侧小齿轮86逆时针转动带动向上移动。如图5所示，驱动器齿牙92设置在滑动驱动器84相对的两侧面，齿牙90和92以及小齿轮86的位置完全对应吻合，因此，使一个滑动驱动器84可以同时驱动两个内部滑动块82a和82b做相同的滑动。除了图5所示的齿轮齿牙式的齿式联轴器，滑动驱动器84和滑动块82a和82b的相对运动可以采取多种动力实现方式。例如，滑动驱动器84和滑动块82a和82b可以位于一个杠杆的两端，并且，滑动驱动器84里面的滑动块82a和82b的相对面设置一个方形导轨或皮带，以便它们可以在相反的方向上相对移动。在本发明中，和滑动驱动器84直接连接的或者通过控制杆连接板84a(如图4所示)和滑动驱动器84连接的控制手柄60可以由使用者控制上下移动，从而带动滑动驱动器84上的一对滑动块82a和82b上下移动，由于外部滑动块22a和22b和滑动块82a和82b通过磁力吸附在一起所以也会一起移动。最终，外部滑动块22a和22b的移动使刮刀连动套34围绕旋转轴32旋转，从而使橡胶刮刀30和窗玻璃贴合或者分离(见图2)。另外，如图5所示，为了促进滑动驱动器84向下移动，最好在滑动驱动器84和控制器主体72之间设置一个弹簧88。弹簧88一端和滑动驱动器84连接，另一端和控制器主体72的下端连接。所以，当滑动驱动器84向上移动时，滑动驱动器84和控制器主体72之间的距离就会增大，从而弹簧对滑动驱动器84的拉力就会增大。在滑动驱动器84向上移动的情况下，如果拉动控制手柄60控制室内控制器70向下移动时，滑动驱动器84就会在弹簧88的拉力作用下迅速回到最底端，并且如上所述外部滑动块22a和22b会由于磁力作用跟随内部滑动块82a和82b而迅速移动，从而使橡胶刮刀30迅速和玻璃表面贴合。如果不设置弹簧88，控制手柄60不能快速向下移动，从而橡胶刮刀30不能立即与玻璃表面贴合，在玻璃表面上顶端就会出现污渍或清洗液残留。在本发明中，室外清洁器10的外部固定磁铁20a和20b和室内控制器70的内部固定磁铁80a和80b依靠磁铁的吸引力定位在相应的位置上，如果不用外力将其分开，室外清洁器10和室内控制器70就会被外部固定磁铁20a和20b和内部固定磁铁80a和80b的磁力牢固地吸在窗玻璃上，如果室内控制器70在一个方向上移动，在窗玻璃的另一面，外部固定磁铁20a和20b和室外清洁器10就会随着内部固定磁铁80a和80b的磁力和室内控制器70一起移动。进一步地说，如果使用者用力将室内控制器70和窗玻璃分离，室外清洁器10同时也会和窗玻璃分离。外部固定磁铁20a和20b和内部固定磁铁80a和80b将室外清洁器10和室内控制器70互相吸附并能够一起移动工作就可以，对磁铁的形状、种类、数量以及磁铁安装的位置等没有限制。如图1到图5所示，虽然在本实施例中是设置了两个内部嵌有磁铁的外部滑动块22a和22b和两个内部嵌有磁铁的内部滑动块82a和82b，但是磁铁的数量并不局限于两个，实际设置一个还是多个磁铁是根据橡胶刮刀30的长度来确定的，例如，可以设置一到十个外部滑动块磁铁或者一到十个内部滑动块磁铁，理想的是，设置二到六个外部滑动块磁铁和二到六个内部滑动块磁铁。在本发明中，理想的实施例是，如图1到4所示，外部固定磁铁20a和20b和内部固定磁铁80a和80b分别安装在清洁擦主体12和控制器主体72的上部(即将清洁擦主体12和控制器主体72划分为上下两部分的上半部分)的左右两侧，也就是说，两个外部固定磁铁和两个内部固定磁铁都是分别安装的。而且，理想地是，外部滑动块22a和22b和内部滑动块82a和82b的安装使其可以在室外清洁擦主体12和室内控制器主体72的上部和下部之间上下滑动。这样，外部固定磁铁20a和20b，内部固定磁铁80a和80b，外部滑动块22a和22b，内部滑动块82a和82b如上所述排列的话，推动控制手柄60就可以驱动滑动驱动器84向上移动，外部滑动块22a和22b和内部滑动块82a和82b均滑动到室外清洁擦主体12和室内控制器主体72的底部，橡胶刮刀30和窗玻璃表面分离。从而，固定磁铁在上部，滑动块磁铁位于底部，室外清洁擦主体12和室内控制器主体72附着在窗玻璃上的压力可以均匀分布，清洁布14的作用力就可以均匀分布在玻璃表面上，可以擦的更干净，同时室外清洁器10和室内控制器70也可以顺畅地移动。然而，如果向下拖动控制手柄60拉动室内控制器主体向下移动，橡胶刮刀30就会和窗玻璃紧贴在一起，外部滑动块磁铁和内部滑动块磁铁同时移动到室外清洁擦和室内控制器的上部，这样滑动块磁铁和外部固定磁铁20a和20b以及内部固定磁铁80a和80b都位于室外清洁擦主体12和室内控制器主体72的上部，所以上部由于增大的磁力使安装有橡胶刮刀30的清洁擦主体12的上部和窗玻璃贴合得更加紧密，从而橡胶刮刀30可以更有效地将清洗液和污渍刮除。如图2到4所示，控制手柄60安装在滑动驱动器84以便于移动滑动驱动器84。为了能够把控制器主体72移动到窗玻璃比较高的位置，控制手柄60设置为细长杆的形状。如果有必要，可以在控制手柄60的下侧设置一可旋转的止动件62，将其安装在滑动驱动器84的滑动通道下端。止动件62向下旋转可以卡在控制器主体上将滑动驱动器84位置锁定在主体上方防止滑动驱动器在主体内向下移动，从而使橡胶刮刀30和玻璃表面一直保持分离状态，从而使清洁布始终和玻璃表面接触以反复上下擦洗，有效清除顽固污渍。所以，在不使用橡胶刮刀30只用清洁布14进行清洗的情况下，止动件62的设置是非常必要的。如图2所示，进一步的，可以在室内控制器70的内侧面设置清洁布76用来清洗窗玻璃的内表面，玻璃内外两面可以同时清洗。本发明的玻璃清洁器使用的清洁布14、76主要是用来提供清洗液(例如，肥皂水、水或者类似的清洗液)到窗玻璃的表面来擦除附着在窗玻璃表面的污染物(例如，灰尘)，同时吸收窗玻璃外表面的清洗液，清洁布可以是合成海绵、布(机织织物、无纺布等类似物)、纸、或者橡胶，只要是能够供应、吸收并且去除清洗液或者污染物即可。下面，用图2到图5对本实施例的玻璃清洁器进行说明。如本发明的玻璃清洁器所述，首先，将室内控制器70和室外清洁器10分别放着玻璃内外两侧，依靠外部固定磁铁20a和20b和内部固定磁铁80a和80b的磁力将其吸附在窗玻璃的内外表面。然后，和滑动驱动器84连接的控制手柄60向上移动，室内控制器70内的滑动驱动器84向上移动，从而使内部滑动块82a和82b向下移动，内部滑动块82a和82b和外部滑动块22a和22b由于磁力吸附在一起，所以清洁擦主体12内的外部滑动块22a和22b也向下移动。外部滑动块22a和22b向下移动时，刮刀连动套34的就会由于驱动臂38的拉动而逆时针旋转，安装在其上的橡胶刮刀30和玻璃表面分离，只有清洁布与玻璃表面接触，可以将清洗液供给到玻璃表面，清洁擦更容易移动以清洗玻璃表面。向上清洗后，控制手柄60和滑动驱动器84向下移动，而内部滑动磁铁82a和82b和外部滑动块22a和22b就会向上移动，使刮刀连动套34的由于驱动臂38的推动而顺时针旋转，安装在其上的橡胶刮刀30就会和窗玻璃贴紧。控制手柄60继续向下拖动，室内控制器70和室外清洁器10也会同时向下移动，橡胶刮刀30就会贴紧玻璃表面将窗玻璃上的污渍和清洁液清除。传统的玻璃清洁器，橡胶刮刀位于玻璃清洁器一侧，不能单独与玻璃表面分离，工作时清洁布和橡胶刮刀都是一直同时和窗玻璃接触的。所以，在传统的玻璃清洁器中，玻璃清洁器无法做反方向移动，否则将无法刮净玻璃表面的污渍和清洗液。所以，在传统的玻璃清洁器中，他们必须是走旋转的Z字形路径进行清洗。这种情况下，清洗过程中，会有边角残留无法清洗到，而且玻璃清洁器转弯过程中内部与外部主体很容易分离跌落。相反的，本发明中的橡胶刮刀30在工作中可以随着控制手柄的上下移动而自动与玻璃表面贴合与分离。如图6所示，清洗过程中，本发明的工作方式只需要简单的通过反复上下移动就可以完成整个玻璃的清洗，工作效率高得多，玻璃清洁器内外主体不容易分离跌落。虽然在本说明书中列举了本发明的玻璃清洁器的几个实施例，但是它是没有限制的实施例，可以有各种变化和修改。例如，在本发明的优选实施例中，室内控制器70的移动只是通过控制手柄60的手动操作，但是也可以在内部设置电机和车轮和自动驱动装置。以上所述仅为本发明的优选实施方式，本发明的保护范围并不仅限于上述实施方式，凡是属于本发明原理的技术方案均属于本发明的保护范围。对于本领域的技术人员而言，在不脱离本发明的原理的前提下进行的若干改进或润饰，这些改进和润饰也应视为本发明的保护范围。
