免夹晾衣架的制作方法

本发明涉及一种衣架，更具体地说，涉及一种免夹晾衣架。

背景技术：

现有技术提供的衣架在有风的天气下使用时衣物容易从衣架上掉落，造成丢失，需要重新清洗，既浪费人力又浪费水，给人们的日常生活带来不便。为了解决这一问题，人们通常采用夹子将衣物夹紧在衣架上，带来操作上的麻烦，夹子也容易丢失。总之，到目前为止还没有一个令人满意的解决方案。

技术实现要素：

本发明要解决的技术问题是：设计一种免夹晾衣架，既可以免去使用夹子夹紧衣物的麻烦，也能防止衣物被风吹落。

本发明的技术解决方案是：本发明提供一种免夹晾衣架，包括位于上方的挂钩和位于下方的衣物支撑架以及连接所述挂钩和衣物支撑架的竖杆，其特征在于，所述免夹晾衣架还包括带弹簧装置的衣物固定构件。

优选的，所述的衣物固定构件包括分布在所述竖杆两侧的一对衣物固定臂和互相啮合的一对齿轮，所述齿轮的旋转轴装设于所述竖杆的两侧，所述衣物固定臂的一端与所述齿轮固定连接；所述衣物固定臂的另一端在使用状态时分别与所述衣物支撑架的两端对应抵接；在所述一对衣物固定臂之间设有弹簧。

优选的，所述竖杆的上面一段设计为穿孔结构，所述弹簧垂直穿过该穿 孔结构并可在该穿孔结构中上下移动；所述弹簧的两端分别与衣物固定臂固定连接。

优选的，所述衣物固定臂靠所述齿轮的一端设计为与所述竖杆上面一段的穿孔结构相对应的槽形结构，在所述槽形结构的两壁之间设有连接销，所述弹簧的两端分别固定连接于所述的连接销。

优选的，在所述穿孔结构的两壁上分别设有一对互相啮合的齿轮；所述槽形结构两壁的端部分别与各自对应的齿轮固定连接。

优选的，在所述一对衣物固定臂之间设有与所述弹簧平行的阻尼装置。

优选的，所述的衣物固定构件包括分布在所述竖杆两侧的一对衣物固定臂和连接所述一对衣物固定臂的横杆；所述的衣物固定臂的一端与所述的横杆的端部铰接；所述衣物固定臂的另一端在使用状态时与所述衣物支撑架的两端对应抵接；在所述衣物固定臂与横杆之间设有弹簧。

优选的，所述的横杆中部与竖杆固定连接，所述衣物固定臂的一端与所述横杆端部通过连接板及设于连接板上的铰链相连接。

优选的，在所述衣物固定臂与所述横杆之间设有阻尼装置。

实施本发明的衣架，具有以下有益效果：在遇到大风或其它恶劣天气时悬挂的晾晒衣物不会从衣架上滑落，可以避免丢失或重新清洗，同时，省去了用夹子夹紧衣物的麻烦，使用简单方便。

附图说明

下面将结合附图及实施例对本发明作进一步说明，附图中：

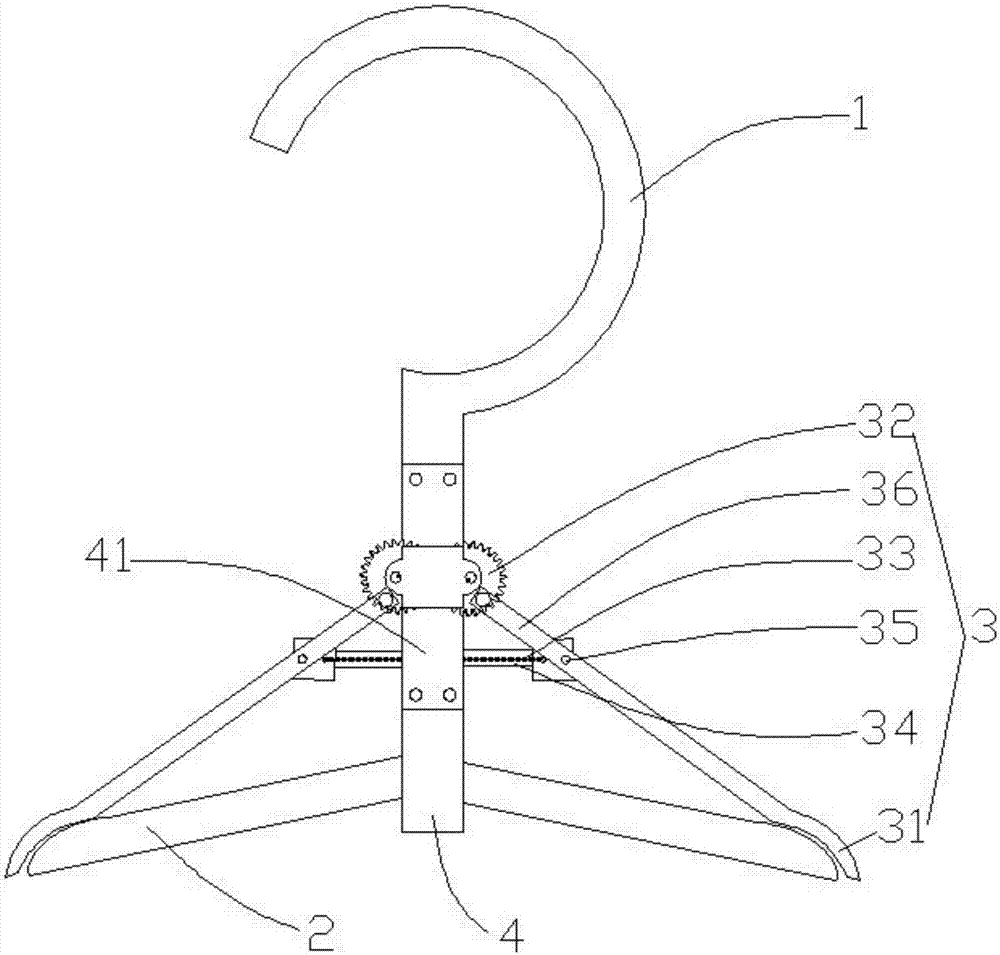

图1是本发明免夹晾衣架实施例1的立体结构示意图；

图2是本发明免夹晾衣架实施例1使用时的结构示意图；

图3是本发明免夹晾衣架实施例1的固定臂张开时的结构示意图；

图4是本发明免夹晾衣架实施例2的立体结构示意图；

图5是本发明免夹晾衣架实施例2使用时的结构示意图；

图6是本发明免夹晾衣架实施例2的固定臂张开时的结构示意图。

具体实施方式

实施例1：

图1至图3示出本发明免夹晾衣架的一个优选实施例，其包括位于上方的挂钩1和位于下方的衣物支撑架2以及连接挂钩1和衣物支撑架2的竖杆4，该免夹晾衣架实施例还包括带弹簧装置的衣物固定构件3。其中挂钩1用于将晾衣架挂于衣物晾晒处，衣物支撑架2用于挂持需要晾晒的衣物，衣物固定构件3用于将衣物固定于衣物支撑架2上，防止风将衣物吹落或衣物自行滑落。

本实施例中衣物固定构件3包括分布在竖杆4两侧的一对衣物固定臂31和互相啮合的一对齿轮32，齿轮32的旋转轴装设于竖杆4的两侧，衣物固定臂31的一端与齿轮32固定连接；衣物固定臂31的另一端在使用状态时分别与衣物支撑架2的两端对应抵接。

本实施例中在一对衣物固定臂31之间还设有弹簧33，竖杆4的上面一段设计为穿孔结构41，弹簧33垂直穿过该穿孔结构41并可在该穿孔结构 41中上下移动；弹簧33的两端分别与衣物固定臂31固定连接。

本实施例中衣物固定臂31靠齿轮32的一端设计为与竖杆4上面一段的穿孔结构41相对应的槽形结构36，在槽形结构36的两壁之间设有连接销35，弹簧33的两端分别固定连接于连接销35。

本实施例中穿孔结构41的两壁上分别设有一对互相啮合的齿轮32，槽形结构36两壁的端部分别与各自对应的齿轮32固定连接。这种结构两侧受力比较平衡。当然，只在一个壁上设齿轮也是可行的，也属于本发明的设计构思。

本实施例中一对衣物固定臂31之间设有与弹簧33平行的阻尼装置34。

使用本发明免夹晾衣架时，先将任意一个衣物固定臂31的端部往上抬起，通过齿轮32的传动，另一个衣物固定臂31也会同时动作向上抬起，并在弹簧33的拉力作用下保持如图3所示的抬起状态。这时可以很方便地将需要晾晒的衣物挂到衣物支撑架2上。接下来，将任意一个衣物固定臂31的端部往下按压，通过齿轮32的传动，另一个衣物固定臂31也会同时动作向下落下，并在弹簧33的拉力作用下保持如图1和图2所示的状态。在此状态下，挂在衣物支撑架2上的衣物被衣物支撑架2的端部与衣物固定臂31的端部夹紧，不会被风吹落，安全可靠。衣物晾晒好后，将将任意一个衣物固定臂31的端部往上抬起，通过齿轮32的传动，另一个衣物固定臂31也会同时动作向上抬起，可以很方便地将衣物取下。

本实施例中，阻尼装置34的作用是缓冲弹簧33的力量，使衣物固定臂31上下的动作平缓，不致于将人弹伤。阻尼装置34可以采用市面上供应的 弹簧阻尼器或液压阻尼器，也可以采用其它合适的阻尼器。

为使外观更加好看，可以设计遮盖结构，将齿轮32、弹簧33和阻尼装置34等部件的全部或部分遮挡于遮盖结构之中。

衣物固定臂31和衣物支撑架2的抵接处设计为互相配合的形状，可以为平面接触、也可以为曲面接触，还可以为线接触。衣物固定臂31的端部还可以设计成类似于动物爪子一样的形状。

本发明免夹晾衣架各部件的全部或部分可以采用塑料材质、金属材质、木料材质，或者几种材质的搭配。

实施例2：

图4至图6示出本发明免夹晾衣架的另一个优选实施例，其包括位于上方的挂钩1和位于下方的衣物支撑架2以及连接挂钩1和衣物支撑架2的竖杆4，该免夹晾衣架实施例还包括带弹簧装置的衣物固定构件3。其中挂钩1用于将晾衣架挂于衣物晾晒处，衣物支撑架2用于挂持需要晾晒的衣物，衣物固定构件3用于将衣物固定于衣物支撑架2上，防止风将衣物吹落或衣物自行滑落。

本实施例中衣物固定构件3包括分布在竖杆4两侧的一对衣物固定臂31和连接一对衣物固定臂31的横杆37；衣物固定臂31的一端与横杆31的端部铰接；衣物固定臂31的另一端在使用状态时与衣物支撑架2的两端对应抵接；衣物固定臂31与横杆37之间设有弹簧33。

本实施例中横杆37中部与竖杆4固定连接，衣物固定臂31的一端与横杆37端部通过连接板38及设于连接板38上的铰链相连接。

本实施例中在衣物固定臂31与横杆37之间设有阻尼装置34。当然，只在一个连接处设弹簧和阻尼装置也是可行的，也属于本发明的设计构思。

使用本发明免夹晾衣架时，先将两个衣物固定臂31的端部往上抬起，衣物固定臂31在弹簧33的拉力作用下保持如图6所示的抬起状态，这时可以很方便地将需要晾晒的衣物挂到衣物支撑架2上。接下来，将两个衣物固定臂31的端部往下按压，在弹簧33的拉力作用下保持如图4和图5所示的状态。在此状态下，挂在衣物支撑架2上的衣物被衣物支撑架2的端部与衣物固定臂31的端部夹紧，不会被风吹落，安全可靠。衣物晾晒好后，将两个衣物固定臂31的端部往上抬起，可以很方便地将衣物取下。

本实施例中，阻尼装置34的作用是缓冲弹簧33的力量，使衣物固定臂31上下的动作平缓，不致于将人弹伤。阻尼装置34可以采用市面上供应的弹簧阻尼器或液压阻尼器，也可以采用其它合适的阻尼器。

为使外观更加好看，可以设计遮盖结构，将弹簧33和阻尼装置34等部件的全部或部分遮挡于遮盖结构之中。

衣物固定臂31和衣物支撑架2的抵接处设计为互相配合的形状，可以为平面接触、也可以为曲面接触，还可以为线接触。衣物固定臂31的端部还可以设计成类似于动物爪子一样的形状。

本发明免夹晾衣架各部件的全部或部分可以采用塑料材质、金属材质、木料材质，或者几种材质的搭配。

以上实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并据此实施，并不能限制本发明的保护范 围。凡跟本发明权利要求范围所做的均等变化与修饰，均应属于本发明权利要求的涵盖范围。本说明书的附图只是为了说明本发明的原理和结构的示意性质的图示，实际产品可以有较大区别，特别是其轮廓应尽可能圆滑，以利于外观好看和操作舒适。
