本发明涉及一种把手,具体涉及一种可折叠便携式把手。
背景技术:
现有的器皿如锅、瓢、杯、炒勺大都采用固定式把手,占用空间大,不便携。
技术实现要素:
(一)要解决的技术问题
为克服现有技术的不足,现提出一种可折叠便携式把手,减小器皿收纳体积提高便携性。
(二)技术方案
本发明通过如下的技术方案实现:本发明提出了一种可折叠把手。包括把手底座、把手和锁片。所述把手底座包括有若干固定孔和两个限位孔。所述把手为l形。所述锁片包括锁舌和锁钮。所述把手底座与所述把手通过铰轴连接。
作为一种改进,所述把手底座包含有若干固定孔。
作为一种改进,所述把手底座包含有两个限位孔。
作为一种改进,所述把手底座与把手通过铰轴连接。
作为一种改进,所述锁片包含有锁舌和锁钮。
作为一种改进,所述把手为l形结构。
(三)有益效果
本发明相对于现有技术,具有以下有益效果:
本发明提到的一种可折叠把手,其把手采用l形结构且与把手底座用一铰轴连接。收纳时,把手可沿铰轴旋转向上翻转折叠减小收纳体积,提高便携性。使用时,把手沿铰轴翻转复位,固定在把手上的锁片的锁舌插入把手底座限位孔中实现锁定。按下锁钮,锁舌从限位孔中脱离,实现解锁,把手翻转收纳。
附图说明
图1是本发明结构示意图。

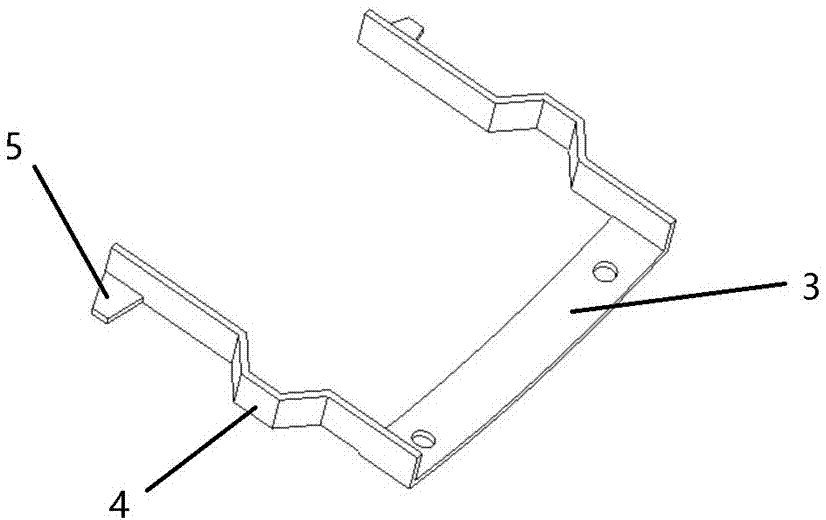

图2是锁片结构示意图。
1-把手底座;2-把手;3-锁片;4-锁钮;5-锁舌;6-限位孔;7-铰轴;8-固定孔;9-器皿。
具体实施方式
为了使本发明的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本发明进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本发明,并不用于限定本发明。
如图1和图2所示的一种可折叠把手,包括把手底座1、把手2和锁片3。所述把手底座包括限位孔6和若干固定孔8。所述把手底座通过若干固定孔8用铆接的方式固定在所需的器皿9上。所述把手2通过铰轴7与所述把手底座1连接。所述锁片3包括锁钮4和锁舌5。所述锁片3通过铆接或焊接的方式固定在所述把手2上。
本发明提到的一种可折叠把手,其在具体使用时,通过把手底座1上的若干固定孔8固定在所需器皿9上。收纳时,把手2可沿铰轴7旋转向上翻转折叠,减小收纳体积。使用时,把手2沿铰轴7旋转复位,固定在把手2上的锁片3上的锁舌5向内收缩并插入到把手底座1上的限位孔6中,实现锁定。解锁时,按下锁钮4,锁钮4带动锁舌5向内收缩脱离限位孔6,实现解锁,解锁后把手2可沿铰轴7旋转折叠收纳。
上面所述的实施例仅仅是对本发明的优选实施方案进行描述,并非对本发明的构思和范围进行限定。在不脱离本发明设计构思的前提下,本领域普通人员对本发明的技术方案做出的各种变型和改进,均应落入到本发明的保护范围,本发明请求保护的技术内容,已经全部记载在权利要求书中。
