一种带水洗功能的苹果去皮机的制作方法

本发明涉及一种水果去皮装置，具体是一种带水洗功能的苹果去皮机。

背景技术：

现有苹果的去皮方式大多采用人手持刮皮刀削皮或刮皮，存在削到手或刮到手的安全隐患，且去皮不便。

技术实现要素：

本发明所要解决的技术问题是提供一种结构简单，去皮方便快捷，安全，且能够同步水洗的带水洗功能的苹果去皮机。

本发明解决上述技术问题的技术方案如下：一种带水洗功能的苹果去皮机，包括电机、底座、支座A和刮皮刀，所述支座A竖直固定设置在所述底座顶部一侧，穿过所述支座A设有有转杆，所述转杆与所述支座A作转动配合，所述转杆的一端向所述底座顶部的中部水平延伸，并固定设置有刺头，所述转杆远离所述刺头的一端与所述电机的输出轴固定连接，并随所述电机的输出轴旋转而旋转，所述刮皮刀位于所述底座的上方，并通过弹性支架与所述底座对应所述刺头两侧的其中一侧滑动连接，所述刮皮刀可沿所述底座顶部靠近所述支座A的一侧向所述底座远离所述支座A的一侧水平滑动，所述弹性支架的回弹方向朝向所述底座，在所述弹性支架的边缘沿所述弹性支架的延伸方向固定设置有喷水管，所述喷水管一端朝向所述底座，另一端接自来水龙头。

本发明的有益效果是：结构简单，利用所述刺头将苹果固定在所述转杆上，启动所述电机带动所述转杆旋转，推动所述弹性支架带动所述刮皮刀沿所述底座顶部靠近所述支座A的一侧向所述底座远离所述支座A的一侧水平滑动，此过程中由于所述刮皮刀利用所述弹性支架的回弹力与苹果外表抵紧，故所述刮皮刀不断的刮去苹果皮，去皮方便快捷，在苹果去皮过程中人不会接触所述刮皮刀，去皮安全；另外，在去皮过程中，开启所述自来水龙头向所述喷水管内注水并经过所述喷水管喷淋到去皮的苹果上，同步清洗苹果，清洁卫生。

进一步，所述弹性支架远离所述刮皮刀的一端固定设置有滑块，在所述底座顶部对应所述刺头两侧的其中一侧固定设置有滑槽，所述滑块位于所述滑槽内并可沿所述滑槽的延伸方向滑动，实现所述刮皮刀在所述底座顶部的滑动。

进一步，所述底座对应所述电机所在的一侧固定设置有延伸部，所述电机通过支座B与所述延伸部的顶部固定连接，利用所述延伸部与所述电机的固定给予所述电机稳定支撑。

进一步，所述刮皮刀呈圆弧状，便于所述刮皮刀与苹果表面贴合去皮，提高本装置对苹果去皮的完全度。

进一步，所述刺头远离所述转杆的一端呈圆锥状，便于所述刺头刺入苹果。

进一步，所述刺头靠近所述转杆的一端为截面呈梯形的梯形块，提高苹果随所述刺头的刺入固定在所述转杆上的可靠性。

进一步，所述底座顶部对应所述刮皮刀的位置放置有托盘，便于收集苹果皮。

附图说明

图1为本发明正视图；

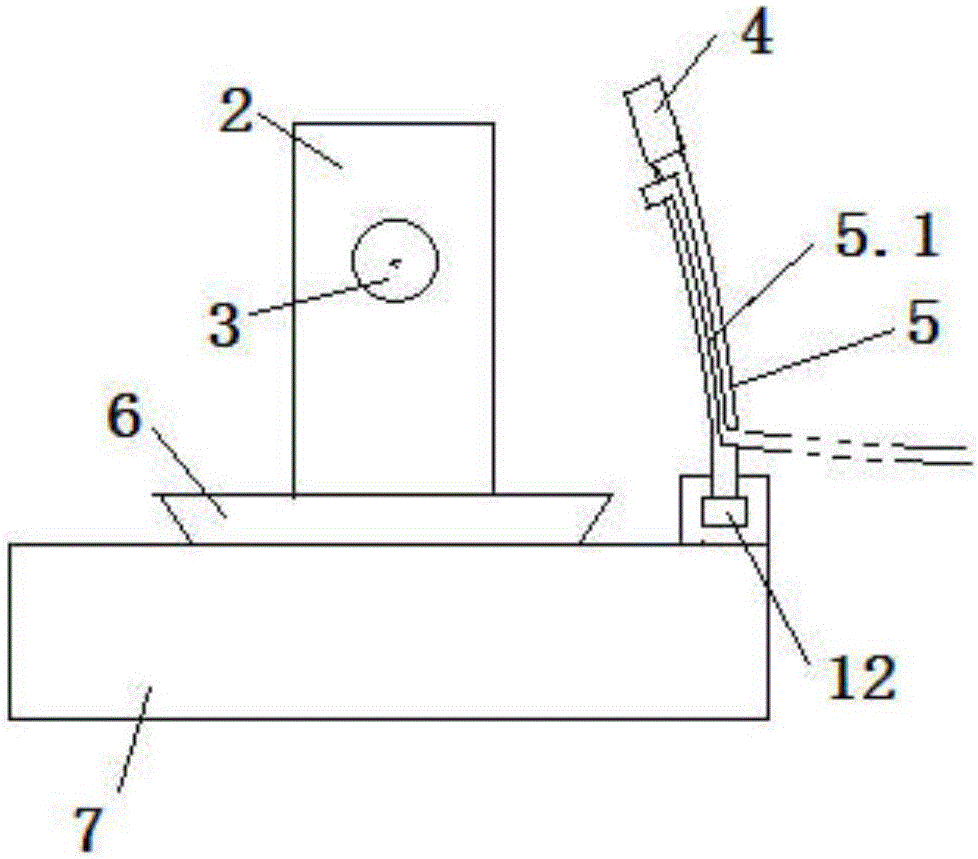

图2为本发明的右视图；

附图中，各标号所代表的部件列表如下：

1、电机，2、支座A，3、刺头，4、刮皮刀，5、弹性支架，5.1、喷水管，6、托盘，7、底座，8、转杆，9、滑槽，10、延伸部，11、支座B，12、滑块。

具体实施方式

以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。

如图1和图2所示，一种带水洗功能的苹果去皮机，包括电机1、底座7、支座A2和刮皮刀4，支座A2竖直固定设置在底座7顶部一侧，穿过支座A2设有有转杆8，转杆8与支座A2作转动配合，转杆8的一端向底座7顶部的中部水平延伸，并固定设置有刺头3，转杆8远离刺头3的一端与电机1的输出轴固定连接，并随电机1的输出轴旋转而旋转，刮皮刀4位于底座7的上方，并通过弹性支架5与底座7对应刺头3两侧的其中一侧滑动连接，刮皮刀4可沿底座7顶部靠近支座A2的一侧向底座7远离支座A2的一侧水平滑动，弹性支架5的回弹方向朝向底座7，在弹性支架5的边缘沿所述弹性支架5的延伸方向固定设置有喷水管5.1，喷水管5.1一端朝向底座7，另一端接自来水龙头。

本实施例中，弹性支架5远离刮皮刀4的一端固定设置有滑块12，在底座7顶部对应刺头3两侧的其中一侧固定设置有滑槽9，滑块12位于滑槽9内并可沿滑槽9的延伸方向滑动；底座7对应电机1所在的一侧固定设置有延伸部10，电机1通过支座B11与延伸部10的顶部固定连接；刮皮刀4呈圆弧状，刺头3远离转杆8的一端呈圆锥状，刺头3靠近转杆8的一端为截面呈梯形的梯形块，底座7顶部对应刮皮刀4的位置放置有托盘6。

使用方式：利用刺头3将苹果固定在转杆8上，启动电机1带动转杆8旋转，推动弹性支架5带动刮皮刀4沿底座7顶部靠近支座A2的一侧向底座7远离支座A2的一侧水平滑动，此过程中由于刮皮刀4利用弹性支架5的回弹力与苹果外表抵紧，故刮皮刀4不断的刮去苹果皮；另外，在去皮过程中，开启自来水龙头向喷水管5.1内注水并经过喷水管5.1喷淋到去皮的苹果上，同步清洗苹果。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
