一种打孔式定制床垫的制作方法

本发明涉及床垫技术领域，特别是一种打孔式定制床垫。

背景技术：

随着人们生活水平的提高，人们对睡眠质量也越来也重视，目前市场上的床垫大多是单一硬度的均匀结构，已不能满足人们对睡眠质量的高要求，虽有不同材质不同硬度的床垫，但整个床垫基本采用同一材质制成，人们在购买床垫时，也仅仅是选择适合自己软硬的床垫，即喜欢睡硬点的床垫的人就选硬床垫，喜欢睡软点的床垫的人就选软床垫。对于不同身材体型的人来说，体型不同，其人体受力分布就不同，也就是说，支撑人体各个部位的床垫所处位置也不同。现有技术中的床垫，由于人体各个位置的支撑力都一样，因此，不能满足人体不同部位的受力要求，不能对人体所有部位的支撑达到舒适的程度，所以亟需一种能够满足不同体型人群需求的床垫。

技术实现要素：

本发明的目的在于，提供一种打孔式定制床垫。本发明能够有效实现定制化，满足不同体型人群的需求。

本发明的技术方案：一种打孔式定制床垫，包括缓释层，缓释层上分布有背部缓释孔和臀部缓释孔，背部缓释孔对应人体背部体位，臀部缓释孔对应人体臀部体位。

前述的打孔式定制床垫中，所述的缓释层包括上缓释层，上缓释层下方设有下缓释层；所述的上缓释层分布有背部缓释孔和臀部缓释孔。

前述的打孔式定制床垫中，所述的背部缓释孔和臀部缓释孔的孔径D为12～16mm，孔间距d为35～45mm。

前述的打孔式定制床垫中，所述的背部缓释孔分布的宽度范围W_B和臀部缓释孔分布的宽度范围W_T分别为195～205mm和295～305mm；所述的背部缓释孔和臀部缓释孔的分布具体如下：

当背臀间距L＜430mm时，背部缓释孔的起始位置与床垫头端的距离A_B为385～405mm，臀部缓释孔的起始位置与床垫头端的距离A_T为795～815mm；

当430≤L＜460mm时，A_B为385～405mm，A_T为765～785mm；

当L≥460mm时，A_B为385～405mm，A_T为725～745mm。

前述的打孔式定制床垫中，所述的上缓释层由乳胶海绵构成；

当体质指数BMI≤20时，上缓释层的密度为55～65kg/m³；

当20＜BMI＜25时，上缓释层的密度为66～75kg/m³；

当BMI≥25时，上缓释层的密度为76～85kg/m³。

前述的打孔式定制床垫中，所述的下缓释层由乳胶海绵构成，下缓释层的密度为80～90kg/m³；

当腰曲高B≤40mm时，下缓释层的厚度为25～35mm；

当40＜B≤50mm时，下缓释层的厚度为36～45mm；

当50＜B≤60mm时，下缓释层的厚度为46～55mm；

当B＞60mm时，下缓释层的厚度为56～65mm。

前述的打孔式定制床垫中，所述的上缓释层与腰曲高B厚度相等。

前述的打孔式定制床垫中，所述的缓释层下方还设有支撑层，支撑层由植物纤维构成，支撑层的厚度为12～20mm；

当人体体重G≤55kg时，支撑层的密度为75～85kg/m³；

当55＜G＜75kg时，支撑层的密度为86～95kg/m³；

当G≥75kg时，支撑层的密度为96～105kg/m³。

有益效果：与现有技术相比，本发明将在床垫的缓释层上分布有背部缓释孔和臀部缓释孔；通过该结构，能够根据不同的人体参数，对床垫各层的参数进行调整，且通过缓释孔改变床垫局部的密度，以得到最佳支撑效果，以此实现床垫的定制，有效满足了不同体型的不同部位的受力要求，使床垫对人体所有部位的支撑达到舒适的程度，使人体在睡眠时不因支撑不适而频繁翻身，进而有效提高了睡眠质量。同时通过设置背部缓释孔和臀部缓释孔以改变密度，其加工方便，工艺简单，因而能有效降低产品的生产成本和提高产品的生产效率。

本发明通过不同体重段选择不同密度的支撑层，通过该参数的选择，使支撑层在保证整体的平整支撑的同时，又能够产生适当的变形以具备舒适性；申请人在试验时发现，当G≤55kg、支撑层密度在75～85kg/m³间，当55＜G＜75kg、密度在86～95kg/m³间，当G≥75kg、密度在96～105kg/m³间时，人体保持自然坐姿，支撑层基本保持在3～4mm的变形，而此时人体的体感最为舒适。

上缓释层作为直接承托人体的一层床垫结构，其密度直接影响其承托性能，如过软，变形过大，不能够对脊椎进行有效支撑，损伤脊椎；如过硬，人体体感就会不舒适，对脊椎造成压迫，也会损伤脊椎；BMI是反映人体身体体型的一个重要指标，通过BMI能够直观地反映出人的胖瘦，因此通过BMI确定上缓释层能够更加直观、准确。

本发明在上缓释层下方设置了一层由乳胶海绵构成的下缓释层，且通过腰曲高B选择不同厚度的下缓释层；通过该结构，进一步起到缓冲和支撑作用，实现递进的变形，避免因上缓释层变形过大，直接通过支撑层支撑，因支撑过硬而使体感变差。

本发明将上缓释层厚度设置为与腰曲高相等，通过该设置，使上缓释层在变形后能够与腰曲很好地贴合，保证人体与床垫最大的接触面积，增加舒适性；同时通过腰曲高B来选择下缓释层厚度，以保证适宜的支撑状态，避免其过硬或过软。

由于背部及臀部与床垫的接触较为紧密，该两个部位的支撑性和舒适性直接影响了床垫整体的舒适性；本发明在上缓释层上设置背部缓释孔和臀部缓释孔，且背部缓释孔和臀部缓释孔通过人体的背臀间距L进行确认，从而确保上缓释层能够根据人体体型的实际情况进行定制，以此来满足不同体型人群的需求。同时通过增设背部缓释孔和臀部缓释孔，将上缓释层对应支撑人体背部和臀部的位置的密度减小3～5％，使得上缓释层对应支撑人体背部和臀部的位置在保持支撑性的同时，能够产生比别处更大的变形，进而使得床垫对人体的背部和臀部的包裹性更好，因此使得体感更加舒适。

申请人根据长期生产过程中收集和总结的经验，并完成了上千例实验，得到了丰富的原始数据，根据这些数据进行了科学的统计分析、归纳整理，最终得到了不同体重G、BMI、腰曲高B和背臀间距L下的最佳参数组合。由于舒适层仅仅具有辅助缓释层包裹功能的作用，它的主要作用是透气、保暖及为人体提供良好的触感，因此试验时皆以同种材质的厚度为4mm、密度为240kg/m³的舒适层进行试验。

实验例一：

实验例2：

实验例3：

由上述实验可知，本发明的床垫能有效满足不同人群需求，根据不同人群的体型结构进行定制；并通过众多使用者自身体验实验，总结出了床垫支撑层、缓释层的参数范围；通过该方式，使用者能在所给参数范围中选出自身感觉舒服，符合自己需要的床垫。

附图说明

图1是本发明的结构示意图；

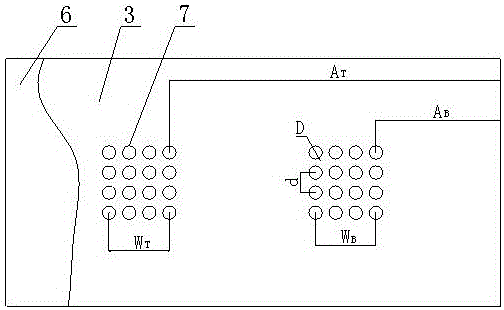

图2是图1的俯视结构示意图；

图3是腰曲高和背臀间距的结构示意图。

附图中的标记为：1-支撑层，2-缓释层，3-上缓释层，4-下缓释层，5-背部缓释孔，6-舒适层，7-臀部缓释孔，8-腰曲弧度，9-背部脊柱胸曲最后缘，10-骶曲最后缘。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明，但并不作为对本发明限制的依据。

实施例1。一种打孔式定制床垫，其定制床垫构成如图1-2所示,包括缓释层2，缓释层2上分布有背部缓释孔5和臀部缓释孔7，背部缓释孔5对应人体背部体位，臀部缓释孔7对应人体臀部体位。

前述的缓释层2包括上缓释层3，上缓释层3下方设有下缓释层4；所述的上缓释层3分布有背部缓释孔5和臀部缓释孔7。

前述的背部缓释孔5和臀部缓释孔7的孔径D为12～16mm，孔间距d为35～45mm。

前述的背部缓释孔5分布的宽度范围W_B和臀部缓释孔7分布的宽度范围W_T分别为195～205mm和295～305mm；所述的背部缓释孔5和臀部缓释孔7的分布具体如下：

当背臀间距L＜430mm时，背部缓释孔5的起始位置与床垫头端的距离A_B为385～405mm，臀部缓释孔7的起始位置与床垫头端的距离A_T为795～815mm；

当430≤L＜460mm时，A_B为385～405mm，A_T为765～785mm；

当L≥460mm时，A_B为385～405mm，A_T为725～745mm。

前述的上缓释层3由乳胶海绵构成：

当体质指数BMI≤20时，上缓释层3的密度为55～65kg/m³；

当20＜BMI＜25时，上缓释层3的密度为66～75kg/m³；

当BMI≥25时，上缓释层3的密度为76～85kg/m³。

前述的下缓释层4由乳胶海绵构成，下缓释层4的密度为80～90kg/m³：

当腰曲高B≤40mm时，下缓释层4的厚度为25～35mm；

当40＜B≤50mm时，下缓释层4的厚度为36～45mm；

当50＜B≤60mm时，下缓释层4的厚度为46～55mm；

当B＞60mm时，下缓释层4的厚度为56～65mm。

前述的上缓释层3与腰曲高B厚度相等。

前述的缓释层2下方还设有支撑层1，支撑层1由植物纤维构成，支撑层1的厚度为12～20mm：

当人体体重G≤55kg时，支撑层1的密度为75～85kg/m³；

当55＜G＜75kg时，支撑层1的密度为86～95kg/m³；

当G≥75kg时，支撑层1的密度为96～105kg/m³。

前述的上缓释层3的上方还设有舒适层6。

前述的腰曲高B为：腰曲弧度8最高点距人体背部脊柱胸曲最后缘9与骶曲最后缘10的连线的距离。如图3所示。

前述的背臀间距L为：人体背部脊柱胸曲最后缘与骶曲最后缘间的距离。如图3所示。

前述的A_B为：定制床垫边缘(床垫头端)到第一排背部缓释孔5的距离。如图2所示。

前述的A_T为：定制床垫边缘(床垫头端)到第一排臀部缓释孔7的距离。如图2所示。

实施例2。一种打孔式定制床垫，其定制床垫构成如图1-2所示,包括缓释层2，缓释层2上分布有背部缓释孔5和臀部缓释孔7，背部缓释孔5对应人体背部体位，臀部缓释孔7对应人体臀部体位。

前述的缓释层2包括上缓释层3，上缓释层3下方设有下缓释层4；所述的上缓释层3分布有背部缓释孔5和臀部缓释孔7。

前述的背部缓释孔5和臀部缓释孔7的孔径D为14mm，间距d为40mm。

前述的背部缓释孔5分布的宽度范围W_B和臀部缓释孔7分布的宽度范围W_T分别为200mm和300mm；所述的背部缓释孔5和臀部缓释孔7的分布具体如下：

当背臀间距L＜430mm时，背部缓释孔5的起始位置与床垫头端的距离A_B为400mm，臀部缓释孔7的起始位置与床垫头端的距离A_T为800mm；

430≤L＜460mm时，A_B为400mm，A_T为770mm；

L≥460mm时，A_B为400mm，A_T为730mm。

前述的上缓释层3由乳胶海绵构成：

当体质指数BMI≤20时，上缓释层3密度ρ_s为60kg/m³；

20＜BMI＜25时，上缓释层3密度ρ_s为70kg/m³；

BMI≥25时，上缓释层3密度ρ_s为80kg/m³。

前述的下缓释层4由乳胶海绵构成，下缓释层4的密度为85kg/m³：

当腰曲高B≤40mm时，下缓释层4厚度d_x为30mm；

40＜B≤50mm时，下缓释层4厚度d_x为40mm；

50＜B≤60mm时，下缓释层4厚度d_x为50mm；

B＞60mm时，下缓释层4厚度d_x为60mm。

前述的腰曲高B与上缓释层3厚度d_s相等。

前述的缓释层2下方还设有支撑层1，具体地，前述的下缓释层4下方还设有支撑层1，支撑层1由植物纤维构成，支撑层1的厚度为15mm：

当人体体重G≤55kg时，支撑层1密度ρ_z为80kg/m³；

55＜G＜75kg时，支撑层1密度ρ_z为90kg/m³；

G≥75kg时，支撑层1密度ρ_z为100kg/m³。

前述的上缓释层3的上方还设有舒适层6。

实施例3。一种打孔式定制床垫，构成如图1-2所示,包括缓释层2，缓释层2上分布有背部缓释孔5和臀部缓释孔7，背部缓释孔5对应人体背部体位，臀部缓释孔7对应人体臀部体位。

前述的缓释层2包括上缓释层3，上缓释层3下方设有下缓释层4；所述的上缓释层3分布有背部缓释孔5和臀部缓释孔7。

前述的背部缓释孔5和臀部缓释孔7的孔径D为12mm，间距d为35mm。

背部缓释孔5分布的宽度范围W_B和臀部缓释孔7分布的宽度范围W_T分别为195mm和295mm；所述的背部缓释孔5和臀部缓释孔7的分布具体如下：

当背臀间距L＜430mm时，背部缓释孔5的起始位置与床垫头端的距离A_B为385mm，臀部缓释孔7的起始位置与床垫头端的距离A_T为795mm；

430≤L＜460mm时，A_B为385mm，A_T为765mm；

L≥460mm时，A_B为385mm，A_T为725mm。

前述的上缓释层3由乳胶海绵构成：

BMI≤20时，上缓释层3密度ρ_s为55kg/m³；

20＜BMI＜25时，上缓释层3密度ρ_s为66kg/m³；

BMI≥25时，上缓释层3密度ρ_s为76kg/m³。

前述的下缓释层4由乳胶海绵构成，下缓释层4的密度为80kg/m³：

B≤40mm时，下缓释层4厚度d_x为25mm；

40＜B≤50mm时，下缓释层4厚度d_x为36mm；

50＜B≤60mm时，下缓释层4厚度d_x为46mm；

B＞60mm时，下缓释层4厚度d_x为56mm。

前述的腰曲高B与上缓释层3厚度d_s相等。

前述的缓释层2下方还设有支撑层1，具体地，前述的下缓释层4下方还设有支撑层1；支撑层1由植物纤维构成，支撑层1的厚度为12mm：

当人体体重G≤55kg时，支撑层1密度ρ_z为75kg/m³；

55＜G＜75kg时，支撑层1密度ρ_z为86kg/m³；

G≥75kg时，支撑层1密度ρ_z为96kg/m³。

前述的上缓释层3的上方还设有舒适层6。

实施例4。一种打孔式定制床垫，其定制床垫构成如图1-2所示,包括缓释层2，缓释层2上分布有背部缓释孔5和臀部缓释孔7，背部缓释孔5对应人体背部体位，臀部缓释孔7对应人体臀部体位。

前述的缓释层2包括上缓释层3，上缓释层3下方设有下缓释层4；所述的上缓释层3分布有背部缓释孔5和臀部缓释孔7。

前述的背部缓释孔5和臀部缓释孔7的孔径D为16mm，间距d为45mm。

前述的背部缓释孔5分布的宽度范围W_B和臀部缓释孔7分布的宽度范围W_T分别为205mm和305mm；所述的背部缓释孔5和臀部缓释孔7的分布具体如下：

当背臀间距L＜430mm时，背部缓释孔5的起始位置与床垫头端的距离A_B为405mm，臀部缓释孔7的起始位置与床垫头端的距离A_T为815mm；

430≤L＜460mm时，A_B为405mm，A_T为785mm；

L≥460mm时，A_B为405mm，A_T为745mm。

前述的上缓释层3由乳胶海绵构成：

当体质指数BMI≤20时，上缓释层3密度ρ_s为65kg/m³；

20＜BMI＜25时，上缓释层3密度ρ_s为75kg/m³；

BMI≥25时，上缓释层3密度ρ_s为85kg/m³。

前述的下缓释层4由乳胶海绵构成，下缓释层4的密度为90kg/m³：

B≤40mm时，下缓释层4厚度d_x为35mm；

40＜B≤50mm时，下缓释层4厚度d_x为45mm；

50＜B≤60mm时，下缓释层4厚度d_x为55mm；

B＞60mm时，下缓释层4厚度d_x为65mm。

前述的腰曲高B与上缓释层3厚度d_s相等。

前述的缓释层2下方还设有支撑层1，具体地，前述的下缓释层4下方还设有支撑层1；支撑层1由植物纤维构成，支撑层1的厚度为20mm：

当人体体重G≤55kg时，支撑层1密度ρ_z为85kg/m³；

55＜G＜75kg时，支撑层1密度ρ_z为95kg/m³；

G≥75kg时，支撑层1密度ρ_z为105kg/m³。

前述的上缓释层3的上方还设有舒适层6。

本发明的缓释层2不仅能够用于由植物纤维构成的支撑层1，还能用于普通的弹簧支撑床垫。
