一种咖啡机的卧式打豆装置的制作方法

本发明涉及咖啡机技术领域，特别指一种咖啡机的卧式打豆装置。

背景技术：

目前，市场上的打豆咖啡机，使用过程中均是先将咖啡豆放入打豆腔内，通过磨粉机构粉碎后，经过下粉通道落到冲泡漏斗中。存放在打豆腔的咖啡豆会全部被打碎，之后落到咖啡篮中进行冲煮。在打豆过程中，咖啡粉会残留及粘附在磨粉机构和咖啡通道的缝隙、死角中，如不及时清理会把磨粉机构损坏或把下粉通道堵死，影响机器的使用寿命。有鉴于此，中国专利公开号为CN105125083A提出一种打豆咖啡机，包括用于打咖啡豆的打豆腔，还包括位于打豆腔的上方的储豆箱以及下豆活动门。下豆活动门位于储豆箱与打豆腔之间，并能相对于储豆箱运动以自动调整下豆量。本发明的咖啡机通过在其上方设置有储豆箱，可存放多次使用的咖啡豆；并通过控制程序可控制下豆活动门的开合时间，可实现根据选择的煮咖啡的杯数，而落下相应的咖啡豆量，通过这种控制咖啡豆的下豆量，使下豆量匹配本次的使用量来减少咖啡粉的残留。这种方案虽然在一定程度上可以减少咖啡粉的残留，但实际上只要是进行过打豆过程，打豆腔内必然会有咖啡粉残留，不同之处仅在于咖啡粉的残留量或多或少而已，想要完全清除残留的咖啡粉，只能对打豆腔进行清洗，但这种方案的打豆腔是固定安装在咖啡上，根本不能实现清洗过程，因此咖啡粉残留是必然现象。

技术实现要素：

本发明的目的是提出一种咖啡机的卧式打豆装置，通过可拆卸的连接结构将打豆箱安装到主体上，使打豆箱可以随意安装和拆卸，在进行过打豆后可以将打豆箱拆卸下来进行清洗，以彻底清除打豆箱内的残留咖啡粉，保证下次咖啡冲泡的味道不受影响。

为了达到上述目的，本发明采用的技术方案如下：一种咖啡机的卧式打豆装置,包括主体及打豆箱，所述主体上安装有打豆刀，所述打豆刀伸入到打豆箱内，其特征在于，所述打豆箱上设有朝向所述主体伸出的扣杆，所述主体上设有扣件，所述扣件在主体可移动地具有第一位置和第二位置，当所述扣件位于第一位置时所述扣件钩住伸入到主体内的所述扣杆以将其锁定，当所述扣件位于第二位置时所述扣件与伸入到主体内的所述扣杆分离。本发明在进行过打豆后可以将打豆箱拆卸下来进行清洗，以彻底清除打豆箱内的残留咖啡粉，保证下次咖啡冲泡的味道不受影响。

根据以上方案，所述扣杆上设有第一钩部，所述扣件上设有第二钩部，当所述扣件位于第一位置时所述第二钩部与所述第一钩部配合以将所述扣杆锁定。通过二个钩部相连接，结构简单，同时也可以实现扣件与扣杆之间可靠的锁定和解锁功能。

根据以上方案，所述打豆箱上设有导向伸出件，所述主体上设有导向凹陷件，所述导向伸出件插入所述导向凹陷件内以使所述打豆箱被导向连接到所述主体上。通过导向件，在打豆箱与主体连接时可以进行定位连接，使扣杆与扣件之间准确配合锁定，同时导向件还可以辅助扣杆对打豆箱起到支撑作用，使打豆箱可以被主体支撑。

根据以上方案，所述导向伸出件包括多个导杆，所述导向凹陷件包括多个导孔，当所述打豆箱安装到主体上时所述多个导杆一一对应插入在所述多个导孔内。通过多个导杆和导孔一一对应地配合，提高导向连接的定位精准性，同时也可以起到更好的支撑作用。

根据以上方案，所述打豆箱包括箱体和设置于箱体内的打豆室，所述打豆室通过螺钉可拆卸地安装在箱体内，所述打豆刀位于所述打豆室内。使打豆室与打豆箱也可以简单地拆卸后进行清洗，提高清洗效率，进一步避免咖啡粉残留。

根据以上方案，所述打豆箱还包括设置于箱体内的漏斗，所述漏斗的粗端连接于所述箱体的上端开口，所述漏斗的细端连接于所述打豆室，漏斗可以将咖啡豆汇集至打豆室内，使咖啡豆可以全部在打豆室内加工成咖啡粉，使咖啡粉集中于打豆室内，减少打豆箱或漏斗中的咖啡粉残留。

根据以上方案，所述打豆箱还包括设置于箱体上端开口处的盖板，所述盖板枢转地连接于所述箱体上以开启或封装所述箱体的上端开口。方便向打豆箱内投放咖啡豆，同时也可以避免杂质进入打豆箱内。

根据以上方案，所述打豆室的底部设有支架，所述支架内设有滤网。通过滤网对咖啡粉进行过滤，使大颗粒的咖啡粉不能进入咖啡机，提高咖啡豆的成粉率。

根据以上方案，所述主体内设有电机，所述打豆刀传动连接于所述电机的转轴上，并且所述打豆刀与电机之间设有密封圈，所述密封圈套置于所述电机的转轴上。通过密封圈可以阻挡在打豆刀打豆过程中的咖啡粉进入主体，避免咖啡粉影响主体的性能。

根据以上方案，所述电机的转轴上设有外螺纹，所述打豆刀上设有内螺纹，所述打豆刀通过内螺纹与所述外螺纹可拆卸地传动连接于所述电机的转轴上。由于打豆刀上较为容易附着咖啡粉，通过可拆卸的结构使打豆刀可以从主体拆卸下来进行洗涤，避免打豆刀上的咖啡粉残留。

本发明的打豆装置，打豆箱通过扣杆与扣件之间的锁定和解锁结构来进行连接，在打豆过程中可以保证打豆箱牢固地连接在主体完成打豆，打豆结束完成咖啡冲泡后，可以非常方便快捷地将打豆箱从主体上拆卸下，对打豆箱进行清理后同样可以非常方便快捷地将打豆箱安装到主体上，具有结构简单，操作简捷的优点，同时还可以最大程度地避免打豆箱内的咖啡粉残留对下次咖啡冲泡味道的影响。

附图说明

图1是本发明的结构示意图；

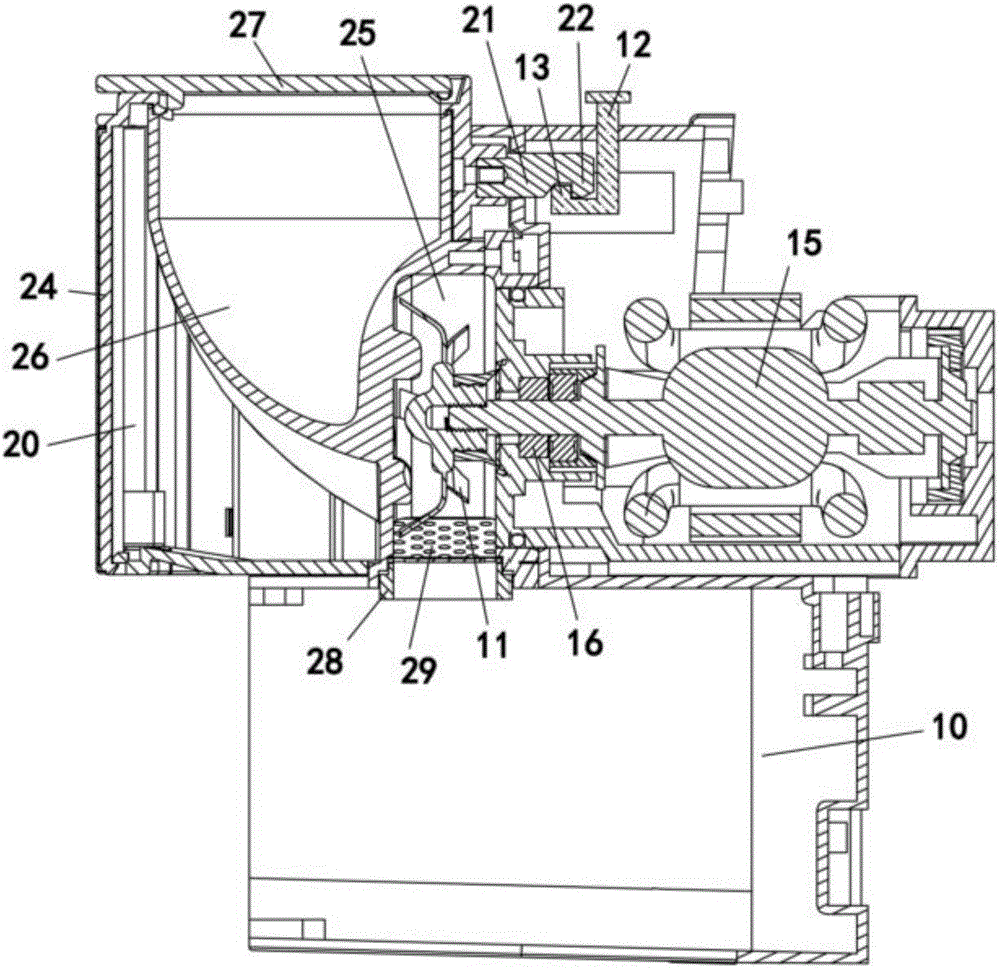

图2是本发明的结构剖示图。

图中：10、主体；20、打豆箱；11、打豆刀；12、扣件；13、第二钩部；14、导孔；15、电机；16、密封圈；21、扣杆；22、第一钩部；23、导杆；24、箱体；25、打豆室；26、漏斗；27、盖板；28、支架；29、滤网。

具体实施方式

下面结合附图与实施例对本发明的技术方案进行说明。

如图1和图2所示，本发明所述的一种咖啡机的卧式打豆装置，包括主体10及打豆箱20，所述主体10上安装有打豆刀11，所述打豆刀11伸入到打豆箱20内，所述打豆箱20上设有朝向所述主体10伸出的扣杆21，所述主体10上设有扣件12，所述扣件12在主体10可移动地具有第一位置和第二位置，当所述扣件12位于第一位置时所述扣件12钩住伸入到主体10内的所述扣杆21以将其锁定，当所述扣件12位于第二位置时所述扣件12与伸入到主体10内的所述扣杆21分离。本发明的打豆装置，打豆箱20通过扣杆21与扣件12之间的锁定和解锁结构来进行连接，在打豆过程中可以保证打豆箱20牢固地连接在主体10完成打豆，打豆结束完成咖啡冲泡后，可以非常方便快捷地将打豆箱20从主体10上拆卸下，对打豆箱20进行清理后同样可以非常方便快捷地将打豆箱20安装到主体10上，具有结构简单，操作简捷的优点，同时还可以最大程度地避免打豆箱20内的咖啡粉残留对下次咖啡冲泡味道的影响。

具体地，所述扣杆21上设有第一钩部22，所述扣件12上设有第二钩部13，当所述扣件12位于第一位置时所述第二钩部13与所述第一钩部22配合以将所述扣杆21锁定。通过二个钩部相连接，结构简单，同时也可以实现扣件12与扣杆21之间可靠的锁定和解锁功能。

优选地，所述打豆箱20上设有导向伸出件，所述主体10上设有导向凹陷件，所述导向伸出件插入所述导向凹陷件内以使所述打豆箱20被导向连接到所述主体10上。通过导向件，在打豆箱20与主体10连接时可以进行定位连接，使扣杆21与扣件12之间准确配合锁定，同时导向件还可以辅助扣杆21对打豆箱20起到支撑作用，使打豆箱20可以被主体10支撑。进一步地，所述导向伸出件包括多个导杆23，所述导向凹陷件包括多个导孔14，当所述打豆箱20安装到主体10上时所述多个导杆23一一对应插入在所述多个导孔14内。通过多个导杆23和导孔14一一对应地配合，提高导向连接的定位精准性，同时也可以起到更好的支撑作用。

如图2所示，所述打豆箱20包括箱体24和设置于箱体24内的打豆室25，所述打豆室25通过螺钉可拆卸地安装在箱体24内，所述打豆刀11位于所述打豆室25内。使打豆室25与打豆箱20也可以简单地拆卸后进行清洗，提高清洗效率，进一步避免咖啡粉残留。所述打豆箱20还包括设置于箱体24内的漏斗26，所述漏斗26的粗端连接于所述箱体24的上端开口，所述漏斗26的细端连接于所述打豆室25，漏斗26可以将咖啡豆汇集至打豆室25内，使咖啡豆可以全部在打豆室25内加工成咖啡粉，使咖啡粉集中于打豆室25内，减少打豆箱20或漏斗26中的咖啡粉残留。所述打豆箱20还包括设置于箱体24上端开口处的盖板27，所述盖板27枢转地连接于所述箱体24上以开启或封装所述箱体24的上端开口。方便向打豆箱20内投放咖啡豆，同时也可以避免杂质进入打豆箱20内。所述打豆室25的底部设有支架28，所述支架28内设有滤网29。通过滤网29对咖啡粉进行过滤，使大颗粒的咖啡粉不能进入咖啡机，提高咖啡豆的成粉率。

如图2所示，所述主体10内设有电机15，所述打豆刀11传动连接于所述电机15的转轴上，并且所述打豆刀11与电机15之间设有密封圈16，所述密封圈16套置于所述电机15的转轴上。通过密封圈16可以阻挡在打豆刀11打豆过程中的咖啡粉进入主体10，避免咖啡粉影响主体10的性能。所述电机15的转轴上设有外螺纹，所述打豆刀11上设有内螺纹，所述打豆刀11通过内螺纹与所述外螺纹可拆卸地传动连接于所述电机15的转轴上。由于打豆刀11上较为容易附着咖啡粉，通过可拆卸的结构使打豆刀11可以从主体10拆卸下来进行洗涤，避免打豆刀11上的咖啡粉残留。

用户在使用前需要将打豆箱20安装到主体10上，首先将打豆箱20的多个导杆23对准主体10上的多个导孔14，使导杆23一一对应地插入导孔14内，在导杆23插入导孔14的过程中，扣杆21会接触到扣件12，此时按下扣件12上的按键使扣件12向下移动，按键可以设置在主体10外表面以方便操作，扣件12上的第二钩部13便会避开扣杆21上的第一钩部22，扣杆21可以继续伸入使打豆箱20与主体10的连接到位，此时将扣件12向上移动，使扣件12上的第二钩部13钩住扣杆21上的第一钩部22，扣件12与扣杆21上的二个钩便可以连接在一起，将打豆箱20和主体10之间的连接锁定起来。完成安装后，可以启动主体10的打豆功能，将打豆箱20上的盖板27打开，向打豆箱20内投放咖啡豆，咖啡豆经过打豆箱20的上端开口进入到漏斗26内，经过漏斗26汇集咖啡豆便会全部进入到打豆室25内，旋转的打豆刀11在旋转过程中将咖啡豆加工成咖啡粉，咖啡粉从打豆室25的底部落在滤网29上，经过过滤后的咖啡粉便进入咖啡机内进行冲泡，而颗粒较大的咖啡粉则继续留在打豆室25内被打豆刀11再次加工，直到颗粒大小能通过滤网29。

当冲泡咖啡完成后，可以按动扣件12上的按键使扣件12向下移动，扣件12上的第二钩部13便会从扣杆21上的第一钩部22内脱出，直至第二钩部13完全与第一钩部22分离开，扣杆21与扣件12之间的锁定连接被解除，然后将打豆箱20直接横向拔出，使扣杆21从主体10内出来，同时导杆23也会从导孔14内被拔出，当扣杆21和导杆23全部都离开主体10后，打豆箱20便从主体10上拆卸下来。同时，还可以将漏斗26和打豆室25从打豆箱20内拆卸下来，将各部件分别进行清洗，清洗干净清除残留咖啡粉后再将各部件组装到打豆箱20内，然后将打豆箱20安装到主体10上便可以进行下一次咖啡打豆和咖啡冲泡。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
