一种可反复使用的真空包装枕头的制作方法

本发明涉及枕头真空压缩包装技术领域，尤其是一种可反复使用的真空包装枕头。

背景技术：

现有市面上的枕头的包装只采用薄膜袋子进行简单的套装或者工厂采用真空压缩机器对枕头和袋子进行真空压缩包装处理，消费者在购买使用后可能会进行丢弃包装袋所产生的白色垃圾并不环保；随着办公领域的电脑运用更加广泛，颈椎病患者也越来越多，许多人一旦习惯了一个枕头的高度后，再使用酒店的枕头后就难以入睡，这也导致了很多人现在出差的时候都会随身携带一个枕头，但是现有的枕头体积巨大，并不方便携带。

本发明巧妙的利用市场上目前普通使用的真空压缩包装袋子（手卷式压缩和真空抽气压缩方式）作为枕头产品的内包装袋子，不但解决了枕头出厂时的包装问题，还可以进行重复使用；同时减少了2/3空间位置，使得更方便出差，旅游的携带。

技术实现要素：

本发明的目的在于提供一种可反复使用的真空包装枕头具备重复作用，方便携带，操作简易等特点，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种可反复使用的真空包装枕头，包括枕头和真空压缩袋体，所述枕头填充在真空压缩袋体的空腔内，真空压缩袋体的外表面设置有密封气阀，在密封气阀的出口上设置了阀盖，密封气阀通过密封圈与枕头紧密连接；在密封气阀的出口处还配合设置有配套的阀盖，阀盖固定卡合在密封气阀端口上；所述枕头的内部还设有大气压强出口，枕头的内腔设置有封口夹，封口夹的上端设置有拉链（可优选为密封拉链），拉链安装在枕头上端的外表面。

优选的，所述枕头的材质为尼龙和聚乙烯两种材料，即PA+PE组合而成。

优选的，所述封口夹安装在枕头的两端面，封口夹的一面为凸出状，封口夹的另一面为凹槽状，封口夹的两面密封时无缝咬合。

优选的，所述枕头为长方形，枕头的内部设置为空腔结构，空腔内填充真空气体。

与现有技术相比，本发明的有益效果如下：

1．本发明可反复使用的真空包装枕头，巧妙的利用市场上目前普通使用的真空压缩包装袋子（手卷式压缩和真空抽气压缩方式）作为枕头产品的内包装袋子，解决了枕头出厂时的包装问题、还可以进行重复使用，不会产生白色垃圾，充分发挥了环保节能的效果；

2．本发明可反复使用的真空包装枕头利用内置真空压缩袋减少了2/3空间位置，摒弃了现有枕头的体积大，难以携带，适用场所被固定局限的缺点，使得出差人群、旅游集体能够更加便捷的随身携带以及使用。

附图说明

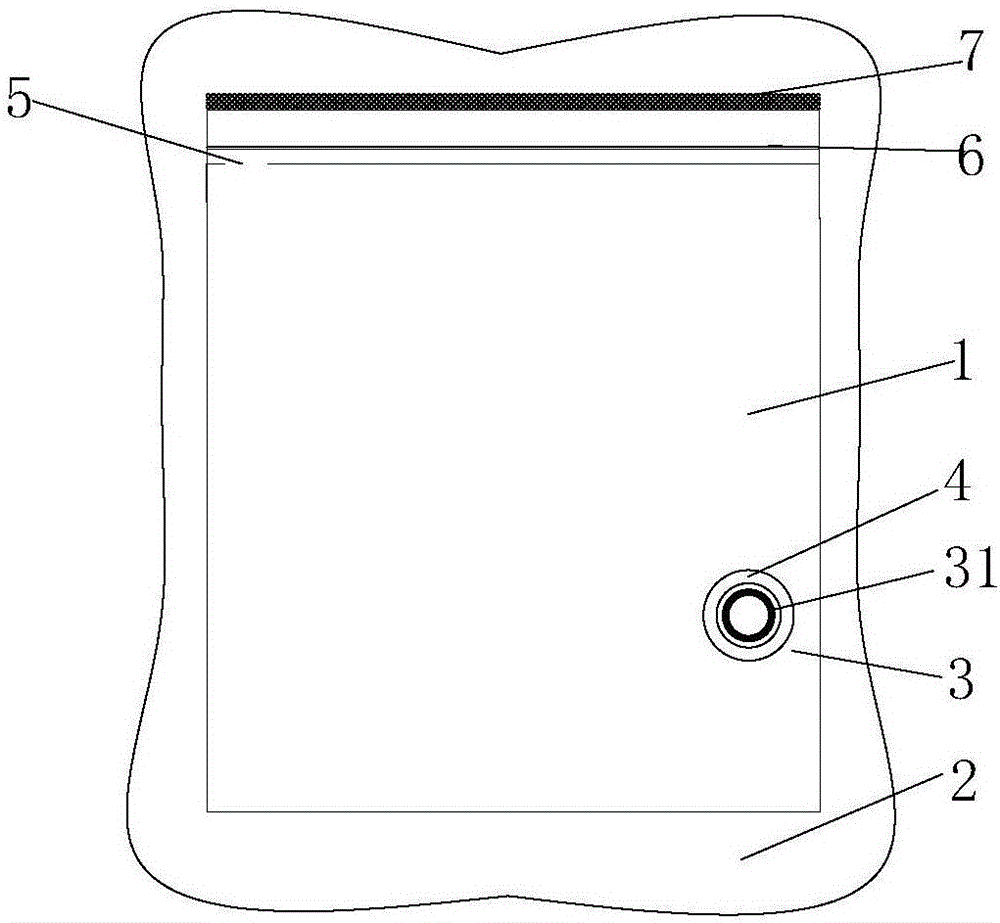

图1为本发明的整体结构图；

图2为本发明的工作原理图；

图3为本发明的封口夹结构示意图。

图中：1-枕头；2-真空压缩袋体；3-密封气阀；31-阀盖；4-密封圈；5-大气压强出口；6-封口夹；7-拉链。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1（手卷式压缩方式）：

请参阅图1-3，本发明实施例中，一种可反复使用的真空包装枕头，包括枕头1和真空压缩袋体2；枕头1的材质为尼龙+聚乙烯两种材料PA+PE组合而成，这两种材质制成的枕头1可弯曲，可折叠，对人体无害；消费者可以通过弯曲挤压枕头1，从而排出气体，缩小枕头1的体积，真空压缩袋体2采用纯棉材质，能够让消费者的睡眠更加舒适，枕头1填充在真空压缩袋体2的空腔内；枕头1为长方形，长方形能够较为完整的贴合真空压缩袋体2，使得枕头整体外观简洁，美观；枕头1的内部设置为空腔结构，空腔内填充真空气体或羽毛，木棉等；填充真空气体时，整个枕头重量较轻，更加易于携带，填充羽毛，木棉时，会让用户能够更加舒适的进入睡眠，枕头1的外表面设置有密封气阀3，密封气阀3通过密封圈4与枕头1紧密安装；通过密封圈4紧密安装能够保证枕头1和密封气阀3之间不存在间隙，从而不会产生漏气，不完全真空的现象，另外采用密封圈4的结构能够有效的延长真空枕头的寿命；密封气阀3的外表面还配合设置有配套的阀盖31，阀盖31固定卡合在密封气阀3端口上；枕头1的内部还设有大气压强出口5，设置大气压强出口5能够保证在挤压枕头1时，内部气体能够顺利排出；枕头1的内腔设置有封口夹6，封口夹6安装在枕头1的两端面，封口夹6的一面为凸出状，封口夹6的另一面为凹槽状，封口夹6的两面密封时无缝咬合，封口夹无缝咬合能够保证真空枕头的内部真空环境；封口夹6的上端设置有拉链7，拉链7安装在枕头1的上端外表面，在通过大气压强出口5排出气体后，先捏合封口夹6，再拉上拉链7，拉链7和封口夹6能够起到双保险的作用，更加稳妥的确保内部真空环境。

实施例2（真空抽气压缩方式）：

请参阅图2-3，本发明实施例中，一种可反复使用的真空包装枕头，包括枕头1和真空压缩袋体2；枕头1的材质为尼龙+聚乙烯两种材料PA+PE组合而成，这两种材质制成的枕头1可弯曲，可折叠，对人体无害；真空压缩袋体2采用纯棉材质，能够让消费者的睡眠更加舒适，枕头1填充在真空压缩袋体2的空腔内；枕头1为长方形，长方形能够较为完整的贴合真空压缩袋体2，使得枕头整体外观简洁，美观；枕头1的内部设置为空腔结构，空腔内填充真空气体或羽毛，木棉等；填充真空气体时，整个枕头重量较轻，更加易于携带，填充羽毛，木棉时，会让用户能够更加舒适的进入睡眠，枕头1的外表面设置有密封气阀3，密封气阀3的出气口能够外接吸尘器或者抽气装置排出内部气体，从而达到真空的环境，密封气阀3通过密封圈4与枕头1紧密安装；通过密封圈4紧密安装能够保证枕头1和密封气阀3之间不存在间隙，从而产生漏气，不完全真空的现象，另外采用密封圈4的结构能够有效的延长真空枕头的寿命；密封气阀3的外表面还配合设置有配套的阀盖31，阀盖31固定卡合在密封气阀3端口上；阀盖31的存在既能显得外观整体，美观，舒适，也更进一步的确保了漏气现象，密封气阀3更完善的密封性，枕头1的内部还设有大气压强出口5，设置大气压强出口5能够保证在挤压枕头1时，内部气体能够顺利排出；枕头1的内腔设置有封口夹6，封口夹6安装在枕头1的两端面，封口夹6的一面为凸出状，封口夹6的另一面为凹槽状，封口夹6的两面密封时无缝咬合，封口夹6无缝咬合能够保证真空枕头的内部真空环境；封口夹6的上端设置有拉链7，拉链7安装在枕头1的上端外表面，拉链7和封口夹6能够起到双保险的作用，更加稳妥的确保内部真空环境。

综上所述：本发明可反复使用的真空包装枕头，巧妙的利用市场上目前普通使用的真空压缩包装袋子（手卷式压缩和真空抽气压缩方式）作为枕头产品的内包装袋子，解决了枕头出厂时的包装问题、还可以进行重复使用，不会产生白色垃圾，充分发挥了环保节能的效果；其次，利用内置真空压缩袋减少了2/3空间位置，摒弃了现有枕头的体积大，难以携带，适用场所被固定局限的缺点，使得出差人群、旅游集体能够更加便捷的随身携带以及使用。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
