可调节座椅的制作方法

本发明公开了一种可调节座椅，属于生活用品领域。

背景技术：

传统的椅子作为一种坐具，在人们的日常生活中越来越重要。现有的椅子结构包括椅座、靠背和支撑板，椅座正对两侧分别与靠背和支撑板一侧铰接，使得靠背和支撑杆可相对椅座旋转。由于椅子只是作为一种坐具，其结构不能改变，使得原本的椅子结构单一，不能满足人们的部分需要。例如躺的功能。同时长时间的久坐，会对人体的脊柱造成一定的损害，例如椎间盘膨出，更有甚者是腰椎间盘突出等严重疾病。为了避免上述情况，优选的是坐一段时间就站立或躺着一段时间，其中躺对人体的脊柱能够起到良好的保护的作用。而现有的椅子结构和用途较为单一，不能满足人们躺的要求。

技术实现要素：

本发明所要解决的技术问题是克服现有技术的不足，提供一种可供坐和躺的可调节座椅。

本发明解决其技术问题所采用的技术方案是：可调节座椅，包括支撑板、靠背和带支腿的椅座，椅座正对两侧分别与靠背和支撑板一侧铰接，还包括调节装置，所述调节装置包括第一连杆、第二连杆和锁紧装置，第一连杆两端分别与靠背和第二连杆的一端铰接，第二连杆的另一端与支撑板铰接，锁紧装置设置在椅座下方，可限制第二连杆的轴向运动。

其中，上述装置中所述锁紧装置包括锁紧杆、定位环和U型卡口，锁紧杆中部直接与椅座侧铰接，卡口间隔设置在锁紧杆的下端，定位环间隔设置在第二连杆的外侧，且卡口可卡入相邻定位环之间的间隙内。

其中，上述装置中锁紧杆倾斜设置，且下部位于第二连杆的上方。

其中，上述装置中锁紧杆与椅座铰接处设置有扭簧。

其中，上述装置中所述支撑板上设置有开口。

本发明的有益效果是：本装置结构简单，操作简便，制作成本低廉。本装置可通过调节第一连杆和第二连杆的位置实现靠背和支撑板的转动，实现人们坐或躺的功能。在实际使用时，由于第一连杆和第二连杆的两端都是铰接，松开锁紧装置，将第二连杆往前推，使得靠背和支撑板就可顺时针旋转，再利用锁紧装置将第二连杆锁紧，就可将原本的椅子结构转变为类似床的结构，可供人们躺着休息。本发明结构简单，制作成本低廉，使用方便的特点。

附图说明

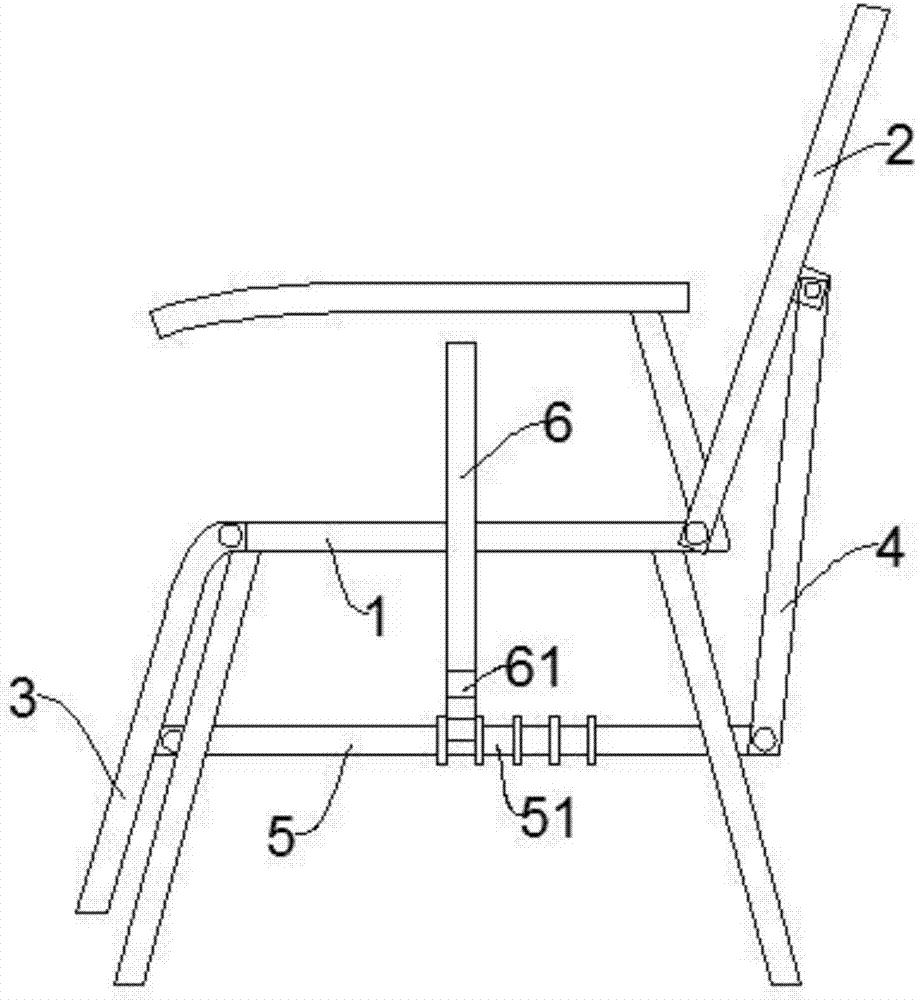

图1为本发明用作躺椅的结构示意图；

图2为本发明结构示意图；

图3为本发明为局部剖视结构示意图；

图中标记为：1是椅座，2是靠背，3是支撑板，31是开口，4是第一连杆，5是第二连杆，51是定位环，6是锁紧杆，61是卡口。

具体实施方式

下面结合附图对本发明进一步说明。

如图1、图2和图3所示，本发明的可调节座椅，包括支撑板3、靠背2和带支腿的椅座1，椅座1正对两侧分别与靠背2和支撑板3一侧铰接，还包括调节装置，所述调节装置包括第一连杆4、第二连杆5和锁紧装置，第一连杆4两端分别与靠背2和第二连杆5的一端铰接，第二连杆5的另一端与支撑板3铰接，锁紧装置设置在椅座1下方，可限制第二连杆5的轴向运动。本领域技术人员能够理解的是，本装置可通过调节第一连杆4和第二连杆5的位置实现靠背2和支撑板3的转动，实现人们坐或躺的功能。在实际使用时，由于第一连杆4两端分别与靠背2和第二连杆5的一端铰接，而第二连杆5的两端也分别与支撑板3和第一连杆4铰接，使得推拉第二连杆5就可实现靠背2和支撑板3的旋转。在实际使用中，松开锁紧装置，将第二连杆5往前推，使得靠背2和支撑板3就可顺时针旋转；旋转到适当位置，就可利用锁紧装置将第二连杆5锁紧，将原本的椅子结构转变为类似床的躺具结构，可供人们躺着休息。可进一步优选靠背2和支撑板3上的铰接处设置在靠背2和支撑板3的中部，使得受力更加均匀。

优选的，上述装置中所述锁紧装置包括锁紧杆6、定位环51和U型卡口61，锁紧杆6中部直接与椅座1侧铰接，卡口61间隔设置在锁紧杆6的下端，定位环51间隔设置在第二连杆5的中部，且卡口61可卡入相邻定位环51之间的间隙内。本领域技术人员能够理解的是，本装置进一步优选锁紧装置的具体结构包括锁紧杆6、定位环51和U型卡口61，锁紧杆6中部直接与椅座1一侧铰接，卡口61间隔设置在锁紧杆6的下端，定位环51间隔设置在第二连杆5上，且卡口61可卡入相邻定位环51之间的间隙内。可进一步优选定位环51间隔设置在第二连杆5的中部，且两相邻定位环51之间的间距等于锁紧杆6下端卡口61的宽度，使得卡口61可直接卡入相邻定位环51之间的间距内，就可固定第二连杆5，进一步固定靠背2和支撑板3。在实际使用中，按压锁紧杆6的上端，使得锁紧杆6下端绕铰接处旋转，使得的卡口61和第二连杆5分离，推拉第二连杆5使得靠背2和支撑板3转动，转动到合适位置，松开锁紧杆6的上端，使得锁紧杆6下部的卡口61卡入第二连杆5中部的定位环51之间的间隙内，就可固定第二连杆5。

优选的，上述装置中锁紧杆6倾斜设置且下部位于第二连杆5的上方。本领域技术人员能够理解的是，本装置只是进一步优选锁紧杆6倾斜设置且下部位于第二连杆5的上方，使得锁紧杆6在重力作用力可直接放置在第二连杆5上，使得锁紧杆6上的卡口61可直接与定位环51之间的第二连杆5接触，并使得第二连杆5不能左右移动。

优选的，上述装置中锁紧杆6与椅座1铰接处设置有扭簧。本领域技术人员能够理解的是，本装置进一步优选在锁紧杆6与椅座1铰接处设置有扭簧，使得在锁紧杆6在扭簧的作用下，能够使得卡口61与第二连杆5紧密接触，在没有外力的作用下，卡口61不能与定位环51之间的第二连杆5分离，使得整个结构牢固可靠。

优选的，上述装置中所述支撑板3上设置有开口31。本领域技术人员能够理解的是，在调节靠背2和支撑板3时，人们往往需要从椅座1上下来再进行调节固定，本装置进一步优选在支撑板3上设置有开口31，使得在实际使用时，人们只需将脚深入支撑板3上的开口31内，并原理靠背2，松开锁紧装置就可转动支撑板3，使得靠背2顺时针转动，转动到合适位置就可锁紧第二连杆5，并通过锁紧装置进行固定，使得可直接不离开椅座1表面就可调节靠背2和支撑板3与椅座的夹角，实现坐或躺的功能。
